Consulta el diagrama del sistema hidráulico del John Deere 2030 para identificar rápidamente la ubicación de la bomba, los cilindros y las válvulas de control. Tener el esquema a mano facilita el mantenimiento y las reparaciones sin depender de conjeturas.
Localiza cada conexión hidráulica siguiendo las líneas del diagrama; esto permite detectar fugas o bloqueos antes de que afecten el rendimiento del tractor. Presta atención a los circuitos de presión y retorno, ya que su correcta alineación asegura un flujo constante de aceite.
Verifica los componentes críticos como el filtro hidráulico y el depósito de aceite. El diagrama muestra claramente cómo estos elementos se integran al sistema, ayudando a programar cambios de aceite y revisiones periódicas sin omitir ningún detalle.
Comprender la secuencia de funcionamiento del sistema hidráulico ayuda a diagnosticar problemas de elevación de implementos o de respuesta lenta de los cilindros. Siguiendo el diagrama paso a paso, puedes identificar rápidamente si el problema proviene de la bomba, la válvula de control o las mangueras.
Usa el diagrama como guía visual durante la instalación de accesorios hidráulicos adicionales. Conecta correctamente las líneas de presión y retorno, evitando errores que podrían dañar la bomba o los implementos. Un diagrama preciso reduce tiempos de ajuste y mejora la seguridad durante la operación.

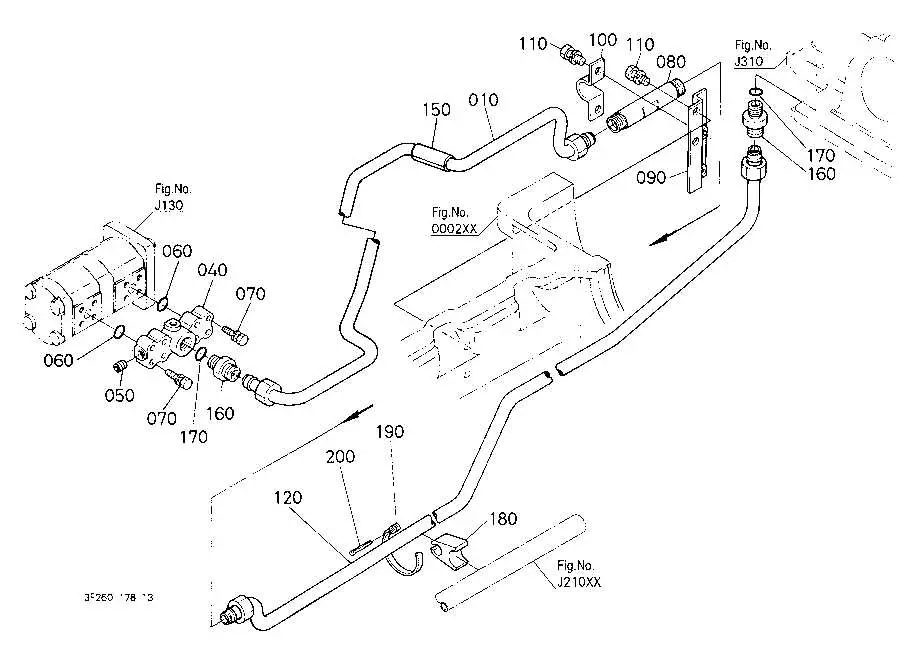

John Deere 2030 Diagrama del Sistema Hidráulico
Revise la válvula principal de control y asegúrese de que todas las conexiones hidráulicas estén ajustadas correctamente para mantener la presión adecuada. El diagrama muestra que el aceite fluye desde la bomba hidráulica hacia el distribuidor y luego hacia los cilindros de levantamiento y los implementos frontales. Mantenga limpios los filtros hidráulicos para prevenir obstrucciones y desgaste prematuro de la bomba.
Verifique regularmente las mangueras por grietas o fugas, especialmente en los puntos de conexión indicados en el diagrama. Cada línea tiene una función específica: las líneas de presión llevan aceite desde la bomba, las de retorno devuelven el aceite al tanque, y las de derivación regulan la presión para evitar sobrecargas.
Para ajustar el sistema, use los indicadores de presión mostrados en el diagrama para calibrar la válvula de alivio. Asegúrese de que los cilindros de levantamiento respondan suavemente y sin retrasos, lo que indica un flujo hidráulico balanceado. Compruebe también el nivel de aceite y el estado del tanque; niveles bajos o aceite contaminado afectan directamente la operación de los implementos.
Al planificar intervenciones o reemplazos de componentes, consulte las conexiones y rutas mostradas en el diagrama. Identificar correctamente las líneas de suministro y retorno evita errores que podrían dañar la bomba o los cilindros. Mantenga un registro de cada ajuste y mantenimiento para asegurar un funcionamiento consistente del sistema hidráulico.
Identificación de componentes hidráulicos y sus conexiones
Localiza primero la bomba hidráulica principal ubicada cerca del motor; verifica que las líneas de alimentación estén firmemente conectadas y sin signos de fugas. La válvula de control direccional se encuentra entre la bomba y los actuadores; asegúrate de que cada puerto corresponda correctamente a su cilindro o motor hidráulico.
Inspecciona los cilindros hidráulicos, identificando el extremo de la varilla y el extremo ciego. Conecta la línea de presión al puerto de la varilla para movimientos de empuje, y la línea de retorno al puerto del extremo ciego para retraer. Marca las mangueras con códigos de color si es necesario para evitar confusiones.
Revisa los filtros hidráulicos; el filtro de succión protege la bomba y el filtro de retorno mantiene limpio el aceite que regresa al tanque. Comprueba que las conexiones sean rígidas pero sin sobreapretar para evitar daños en las roscas.
Verifica los acoplamientos rápidos en implementos auxiliares. Cada acople debe encajar sin juego y mantener la dirección de flujo correcta. Confirma que las mangueras de derivación estén alineadas según el diagrama hidráulico del John Deere 2030 para garantizar el funcionamiento sincronizado de los sistemas.
Finalmente, inspecciona el tanque hidráulico: el nivel debe coincidir con las marcas y las ventilaciones no deben estar obstruidas. Conecta correctamente la línea de retorno principal y la de llenado, asegurando que no queden burbujas de aire en el circuito, lo que previene golpes de ariete y pérdida de rendimiento.
Procedimiento de diagnóstico de fugas y presión en el sistema hidráulico
Conecte un manómetro calibrado directamente a la línea de presión principal del John Deere 2030. Observe la lectura al arrancar el motor y al accionar los implementos hidráulicos; la presión de trabajo normal debe situarse entre 150 y 170 bar, dependiendo de la carga aplicada.
Revise visualmente todas las mangueras, uniones y sellos por presencia de aceite fresco o manchas oscuras. Las fugas internas pueden identificarse escuchando sonidos de goteo en válvulas y cilindros mientras el sistema está presurizado y los implementos se mueven lentamente.
Retire filtros y compruebe la presencia de partículas metálicas que indiquen desgaste en la bomba o válvulas. Una presión fluctuante o caída rápida al soltar la válvula de control indica posibles cavitaciones o sellos dañados.
Para localizar fugas internas en cilindros, bloquee cada circuito por separado y observe si la presión se mantiene estable durante 30 segundos. Cualquier descenso superior a 5 bar señala fuga interna en pistones o empaquetaduras.
Limpie inmediatamente los componentes detectados con residuos y asegúrese de apretar conexiones según el torque especificado por el fabricante: 25–30 Nm para racores pequeños y 60–70 Nm en racores principales. Nunca aplique cinta selladora en superficies internas de válvulas, ya que altera la presión de funcionamiento.
Registre todas las lecturas de presión y localización de fugas para comparar en revisiones posteriores. Reemplace únicamente las piezas con desgaste confirmado y vuelva a verificar la presión antes de operar bajo carga completa.
Instrucciones para reemplazo de bombas y cilindros hidráulicos
Desconecta la batería y libera la presión del sistema hidráulico antes de cualquier intervención.
- Retira las mangueras hidráulicas conectadas a la bomba y al cilindro, marcando cada conexión para asegurar el correcto reensamblaje.
- Desmonta la bomba hidráulica aflojando los pernos de sujeción y retirando el conjunto con cuidado, evitando que entre suciedad en el sistema.
- Instala la bomba nueva alineando correctamente los ejes y ajustando los pernos al par recomendado por el fabricante, generalmente entre 40 y 50 Nm.
- Para el reemplazo de cilindros, extrae los pasadores que sujetan el cilindro a los brazos del tractor y retira el cilindro antiguo.
- Lubrica los sellos del cilindro nuevo con aceite hidráulico y colócalo en su posición, asegurando los pasadores y retenes.
- Reconecta las mangueras siguiendo el marcado previo y verifica que las conexiones estén firmes para evitar fugas.
- Llena el sistema hidráulico con aceite recomendado para el modelo John Deere 2030 y purga el aire abriendo las válvulas de purga hasta que el aceite fluya de manera constante.
- Arranca el motor y mueve los implementos hidráulicos lentamente para comprobar el correcto funcionamiento y detectar posibles fugas.
Repite las verificaciones de presión y nivel de aceite después de las primeras horas de operación tras el reemplazo. Mantén siempre herramientas limpias y torque calibrado para evitar daños en componentes nuevos.
