Para asegurar el correcto funcionamiento del alternador en tu John Deere 2020, es crucial seguir el esquema de cableado adecuado. Este diagrama te permitirá conectar correctamente los cables, evitando problemas de voltaje o fallos en el sistema eléctrico.
Revisa los componentes clave: El alternador, la batería y los fusibles son elementos esenciales para el buen desempeño del sistema. Asegúrate de verificar cada uno de estos componentes según las especificaciones del fabricante antes de iniciar el trabajo de cableado.
Conexiones críticas: La conexión del cable de salida del alternador debe ir al terminal positivo de la batería. Revisa también la conexión a tierra, que debe estar bien asegurada para evitar cortocircuitos. Los cables deben estar en buen estado, sin desgaste ni signos de corrosión.
Seguridad al trabajar: Antes de realizar cualquier ajuste, asegúrate de desconectar la batería. De esta manera evitarás riesgos de cortocircuitos o daños a los componentes electrónicos del vehículo.
Diagrama de cableado del alternador John Deere 2020
Para realizar una correcta instalación o reparación del alternador en un John Deere 2020, es crucial entender la disposición de los cables y su conexión a los componentes principales. Este diagrama muestra las conexiones de manera clara y precisa, facilitando el proceso de diagnóstico y ajuste.
El alternador está conectado a un regulador de voltaje, que controla la salida de corriente según las necesidades del sistema eléctrico. Los cables que conectan estos dos componentes deben estar correctamente ubicados para garantizar un flujo de energía adecuado. En el diagrama, los cables principales están indicados por colores específicos: el cable positivo se conecta al terminal de salida, mientras que el cable de tierra va al chasis del vehículo.
Es importante verificar que los terminales de conexión estén limpios y libres de corrosión, ya que esto puede afectar la calidad de la señal y el rendimiento del alternador. Además, asegúrate de que los cables estén firmemente sujetos para evitar posibles desconexiones o cortocircuitos.
Consulta el diagrama detallado para asegurar que las conexiones se realicen según las especificaciones del fabricante y no se omitan pasos importantes. De ser necesario, reemplaza los cables que presenten signos de desgaste o daño. Realizar estos ajustes de manera correcta prolongará la vida útil del alternador y mejorará el rendimiento general del sistema eléctrico del tractor.
Identificación de los componentes principales del sistema de alternador
El sistema de alternador en el John Deere 2020 es fundamental para la carga de la batería y el suministro de energía a los sistemas eléctricos. Aquí se describen los componentes clave que forman parte de este sistema:
- Alternador: Es el componente principal que genera corriente alterna. Se encuentra conectado al motor y convierte la energía mecánica en eléctrica.
- Regulador de voltaje: Controla la cantidad de electricidad que el alternador envía a la batería y a los sistemas eléctricos, asegurando que no se sobrecargue.
- Batería: Almacena la energía generada por el alternador para su uso cuando el motor está apagado o durante períodos de alta demanda de energía.
- Correa del alternador: Transmite la energía del motor al alternador para que este pueda generar electricidad. Una correa desgastada puede afectar la eficiencia del sistema.
- Conectores eléctricos: Son responsables de transmitir la corriente entre el alternador, el regulador de voltaje y la batería. Es importante asegurarse de que estén libres de corrosión o daño.
Es importante realizar revisiones periódicas de estos componentes para garantizar el funcionamiento adecuado del sistema de alternador y evitar fallos en el suministro eléctrico.

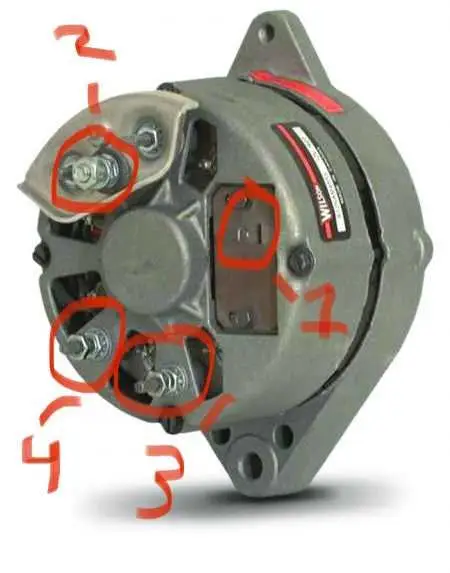

Instrucciones para la conexión de cables en el alternador de John Deere 2020

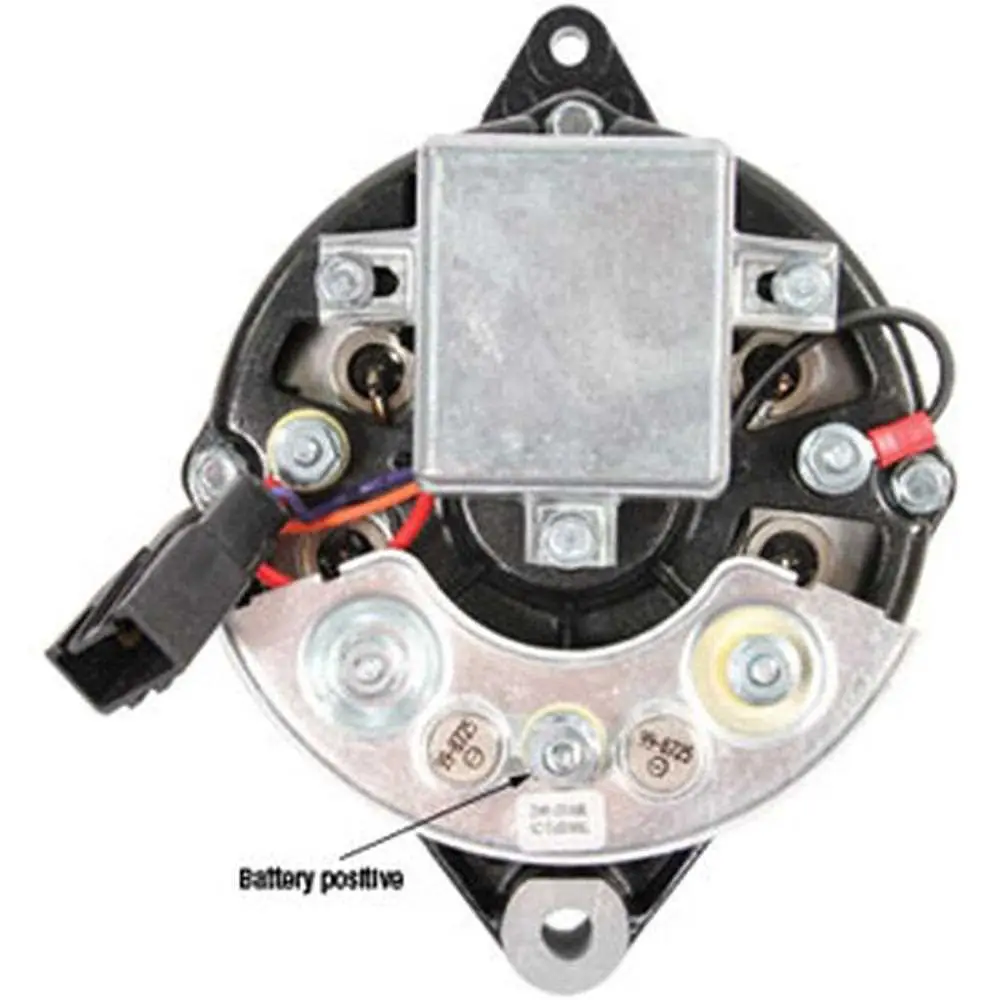

Conecta el cable rojo al terminal positivo (B+) del alternador, asegurándote de que esté bien ajustado y fijado para evitar conexiones flojas. Este cable es el principal para la transmisión de corriente hacia la batería.
El cable de la señal de tierra debe conectarse al terminal de tierra (GND) del alternador. Verifica que la conexión sea sólida para garantizar un flujo de corriente estable. La calidad de esta conexión afecta el rendimiento del sistema eléctrico del tractor.
Conecta el cable de excitación (generalmente marcado con una “F”) al terminal correspondiente. Este cable regula el voltaje del alternador y debe estar correctamente conectado para mantener la generación de electricidad constante.
El cable de la luz indicadora de fallo del alternador se conecta al terminal “L”. Este cable envía una señal a la luz del tablero, alertando sobre posibles fallos en el sistema de carga. Asegúrate de que este cable no esté dañado para evitar señales falsas.
Verifica las conexiones una vez finalizado el proceso. Un cable mal conectado puede provocar fallos en el sistema eléctrico y en el rendimiento del alternador. Realiza una prueba de carga para asegurarte de que todo funcione correctamente.
Resolución de problemas comunes en el sistema de cableado del alternador
Revisión de conexiones flojas: Verifica que todos los cables estén firmemente conectados, especialmente en los terminales del alternador. Las conexiones sueltas pueden causar una carga inadecuada o incluso la interrupción del flujo de energía. Reemplaza o ajusta los conectores si es necesario.
Inspección de cables dañados: Examina los cables en busca de cortes, quemaduras o signos de desgaste. Los cables desgastados pueden generar cortocircuitos o pérdidas de corriente. Si encuentras cables dañados, reemplázalos de inmediato.
Verificación del fusible del alternador: Revisa el fusible que protege el sistema de cableado del alternador. Si está fundido, el alternador no podrá generar la energía necesaria. Sustituye el fusible por uno con las mismas especificaciones para evitar daños adicionales.
Comprobación de la correa del alternador: Si la correa está demasiado floja o desgastada, el alternador no funcionará correctamente. Asegúrate de que la correa esté tensa y en buen estado. Si es necesario, reemplázala para asegurar un funcionamiento óptimo del alternador.
Inspección del regulador de voltaje: Si el sistema de cableado del alternador está funcionando correctamente pero no se genera suficiente carga, puede ser un problema con el regulador de voltaje. Verifica su estado y reemplázalo si está defectuoso.
