El diagrama de cableado del tractor John Deere 1971 110 es una herramienta clave para reparar o mantener el sistema eléctrico de este modelo clásico. Conocer la ubicación precisa de cada componente eléctrico facilita tanto las reparaciones como las modificaciones necesarias. Para un diagnóstico rápido, es fundamental identificar los cables correctos que conectan el interruptor de encendido, la batería y los sensores.
Al analizar el diagrama, es importante asegurarse de que cada conexión esté firme y libre de corrosión. Esto evitará problemas de arranque o fallos eléctricos comunes. Asegúrese de seguir el diagrama de forma meticulosa para evitar errores durante el proceso de conexión. Además, considere utilizar cables de reemplazo de alta calidad que cumplan con las especificaciones del fabricante para garantizar el rendimiento del tractor.
Este diagrama es especialmente útil cuando se presentan fallas en el sistema eléctrico, como dificultades con el encendido o la pérdida de corriente. Con una comprensión detallada de las conexiones y los componentes del sistema eléctrico, las reparaciones se pueden realizar de manera más precisa y rápida. Para optimizar el rendimiento, también es recomendable realizar un mantenimiento periódico del sistema eléctrico del tractor.

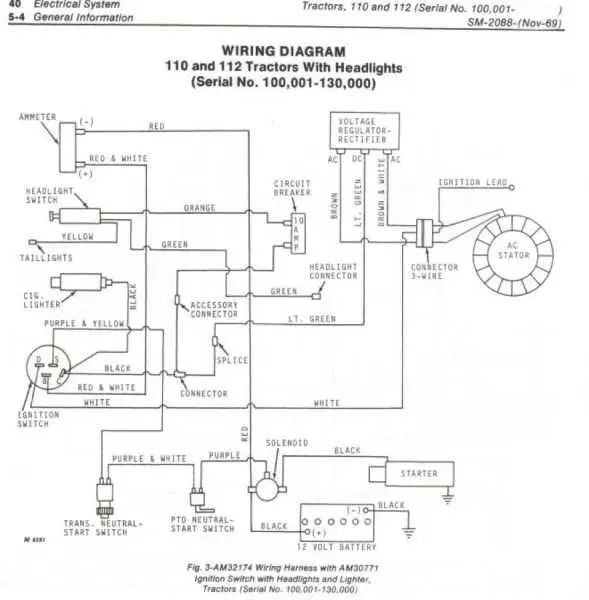

Diagrama de cableado esquemático John Deere 1971 110
El diagrama de cableado esquemático del John Deere 1971 110 proporciona una representación precisa de las conexiones eléctricas del tractor. Es crucial entender la disposición de cada componente para garantizar una reparación y mantenimiento adecuados del sistema eléctrico.
Comienza identificando las conexiones clave: el interruptor de encendido, la batería y el sistema de encendido. Asegúrate de que los cables estén correctamente conectados a las terminales correspondientes, especialmente en áreas críticas como el sistema de arranque y la ignición.
| Componente | Conexión | Descripción |
|---|---|---|
| Interruptor de encendido | Conexión a batería y sistema de arranque | Controla el flujo de corriente desde la batería al motor de arranque. |
| Motor de arranque | Conexión al interruptor de encendido | Permite que el motor inicie su funcionamiento cuando recibe corriente. |
| Alternador | Conexión a batería | Recarga la batería mientras el motor está en funcionamiento. |
| Luces | Conexión a interruptor de luces | Gestiona el encendido y apagado de las luces del tractor. |
Verifica que todas las conexiones estén libres de corrosión y que los cables no presenten daños. Reemplazar cualquier cable desgastado o desconectado evitará fallos eléctricos futuros.
Para obtener resultados óptimos, usa el diagrama como una guía paso a paso para la resolución de problemas y el mantenimiento regular de los componentes eléctricos. Cada cable debe estar marcado correctamente para evitar confusión durante el proceso de reparación.
Conexión de cables en el sistema de encendido
Para asegurar un funcionamiento adecuado del sistema de encendido del John Deere 1971 110, conecta los cables siguiendo estos pasos:
- Cable de encendido: Conecta el cable de encendido al terminal marcado “S” en el interruptor de encendido. Este cable debe ir desde el interruptor hacia la bobina de encendido.
- Cable de la batería: Conecta el cable positivo de la batería al terminal de entrada del interruptor de encendido, asegurando que esté bien sujeto para evitar cortocircuitos.
- Cable de tierra: Asegúrate de que el cable de tierra esté firmemente conectado al chasis del tractor, lo que garantiza una correcta conexión a tierra del sistema.
- Cable del interruptor de arranque: Este cable conecta el interruptor de encendido con el motor de arranque. Asegúrate de que esté bien conectado para evitar problemas al intentar encender el motor.
- Verificación: Después de realizar todas las conexiones, revisa cada cable para confirmar que estén en su lugar correcto y bien sujetos, minimizando riesgos de desconexiones durante la operación.
Una vez que hayas verificado las conexiones, realiza una prueba de encendido para comprobar que el sistema funcione correctamente. Si hay fallos, revisa cada una de las conexiones para asegurarte de que no haya cables sueltos o dañados.
Identificación de componentes clave del sistema eléctrico
Verifique el interruptor de encendido, responsable de activar el flujo eléctrico hacia el motor. Este componente es crucial para el arranque del tractor. Asegúrese de que las conexiones estén limpias y sin corrosión.
El relé de arranque controla el paso de corriente al motor de arranque. Inspeccione su funcionamiento y reemplácelo si no responde al encender el motor.
Revise el alternador, encargado de generar electricidad para la carga de la batería. Verifique el estado de los cables y los terminales, así como la tensión de salida del alternador para asegurar una carga adecuada de la batería.
La batería almacena energía para alimentar el sistema eléctrico del tractor. Compruebe su carga y su integridad, observando si hay corrosión en los terminales o señales de desgaste.
El regulador de voltaje mantiene la estabilidad de la tensión eléctrica. Asegúrese de que el regulador funcione correctamente para evitar fluctuaciones en el sistema eléctrico.
El interruptor de seguridad de la transmisión previene el encendido accidental cuando el tractor está en movimiento. Revise su conexión y asegúrese de que se active correctamente al cambiar de marcha.
El fusible principal protege el sistema eléctrico de sobrecargas. Inspeccione el fusible regularmente y reemplácelo si está fundido.
Los cables deben estar en buen estado y libres de daños. Inspeccione cada cable que conecta los componentes eléctricos para asegurarse de que no haya cortes, desgaste o conexiones flojas.
Solución de problemas comunes en el cableado
Revisa los cables de conexión a tierra, ya que una mala conexión puede causar fallos eléctricos. Asegúrate de que los cables estén bien sujetos y sin corrosión. Si encuentras signos de desgaste, reemplázalos inmediatamente.
Comprueba la continuidad de los cables usando un multímetro. Si el multímetro no muestra continuidad, el cable puede estar dañado o roto. En ese caso, realiza la reparación o sustitución necesaria para evitar interrupciones en el circuito.
Si el motor no arranca, inspecciona el interruptor de encendido y las conexiones del mismo. Los cables sueltos o mal conectados pueden interrumpir el flujo de corriente. Verifica que las conexiones estén firmes y libres de óxido o suciedad.
Presta atención a los fusibles. Si alguno está quemado, reemplázalo por uno del mismo tipo y amperaje. Asegúrate de que no haya conexiones en corto que puedan causar que los fusibles se quemen.
Examina los cables de alimentación. Si observas que alguno está pelado o cortado, puede provocar un cortocircuito. Repara o reemplaza los cables dañados lo antes posible.
Para problemas con el alternador, revisa la conexión del regulador de voltaje. Un mal contacto puede resultar en una carga insuficiente de la batería, lo que afectará el rendimiento general del tractor.
