Conecta correctamente el interruptor de encendido de tu John Deere 170 siguiendo el diagrama específico para este modelo. Cada cable tiene una función concreta: el cable rojo lleva la energía principal, el cable negro a tierra garantiza la seguridad del circuito, y los cables amarillos y verdes controlan accesorios y señalización.
Verifica la continuidad de cada línea antes de realizar cualquier conexión. Usa un multímetro para asegurarte de que no haya cortocircuitos y confirma que los terminales coinciden con el diagrama oficial. Esto previene fallos de arranque y protege el sistema eléctrico.
Al reemplazar o instalar el interruptor de encendido, fija los terminales con firmeza y evita torceduras en los cables. Mantén los puntos de contacto limpios de óxido y suciedad, y revisa el aislamiento de los conductores para reducir riesgos de desgaste prematuro.
Guarda el diagrama de cableado cerca del tractor durante el mantenimiento. Así podrás consultar rápidamente las conexiones correctas y reducir errores al manipular los circuitos del motor y los sistemas eléctricos auxiliares.

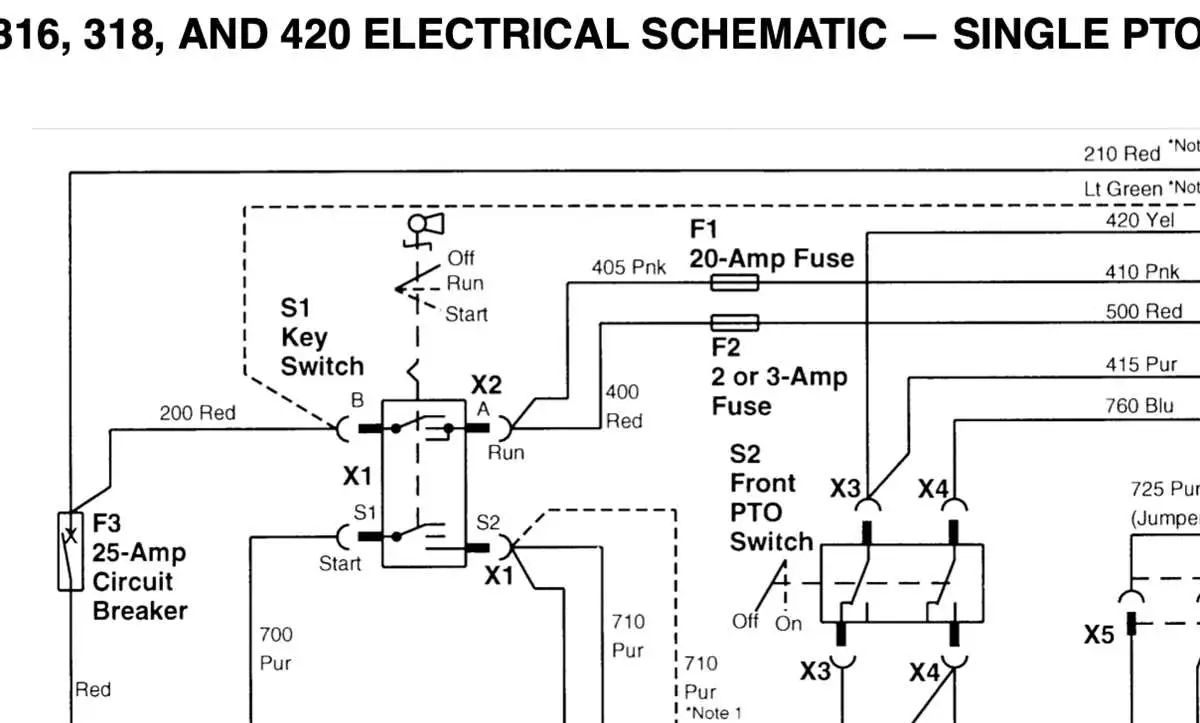

Diagrama de cableado del interruptor de encendido John Deere 170
Conecta el terminal de la batería al contacto principal del interruptor de encendido usando un cable rojo de calibre 12 para garantizar un flujo de corriente estable. Asegura que la conexión esté firme y libre de corrosión.
El terminal de arranque debe conectarse al solenoide de arranque mediante un cable amarillo. Comprueba que el cable no tenga cortes ni señales de desgaste antes de la instalación.
El circuito de accesorios requiere un cable marrón o negro que vaya del interruptor a la caja de fusibles. Este cable alimenta luces, indicadores y otros sistemas auxiliares, por lo que su correcta instalación es fundamental.
Conecta el terminal de encendido al sistema de ignición siguiendo el código de colores indicado en el diagrama oficial. Esto incluye la bobina de encendido y el distribuidor, evitando cualquier cruce de cables que pueda causar cortocircuitos.
Utiliza conectores de presión adecuados para cada terminal y revisa que cada unión quede ajustada sin holgura. Añade protección con funda termorretráctil en los puntos expuestos para prevenir oxidación y contacto accidental.
Finalmente, realiza una prueba completa del sistema. Gira la llave a la posición de encendido y verifica que todos los componentes respondan correctamente: el motor debe arrancar sin retrasos y los accesorios funcionar según lo previsto.

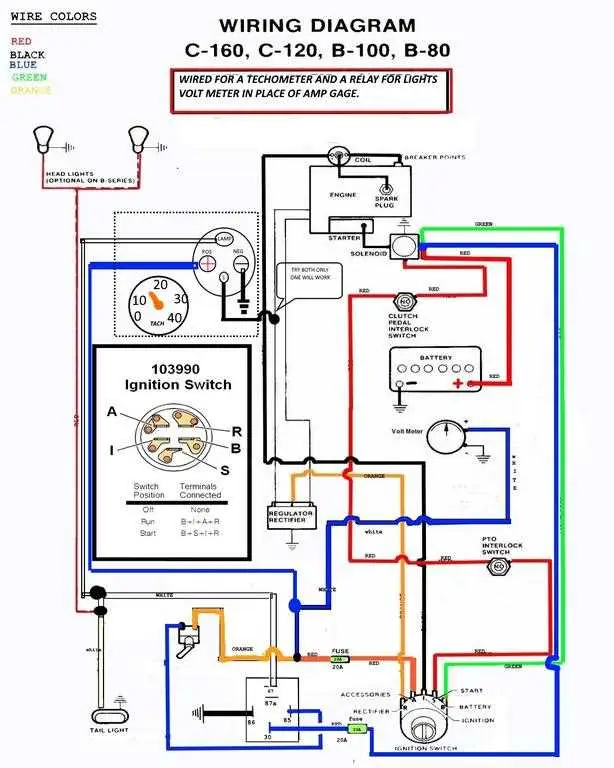

Identificación de cables y conexiones del interruptor de encendido
Conecta el cable rojo al terminal de alimentación principal del interruptor de encendido, asegurando contacto firme y sin corrosión. Este cable suministra corriente directa desde la batería.
El cable amarillo corresponde al terminal de accesorios; alimenta componentes como luces y radio cuando el interruptor está en posición de encendido. Verifica continuidad con un multímetro antes de fijar la conexión.
El cable negro con franja blanca se conecta al terminal de arranque. Solo recibe corriente cuando giras la llave a la posición de arranque. Evita que toque otros terminales para prevenir cortocircuitos.
El cable verde generalmente se dirige al sistema de señalización o indicador de encendido. Comprueba que el aislamiento esté intacto y que el contacto sea estable para evitar fallos intermitentes.
Si el interruptor cuenta con terminal de tierra, conecta un cable negro sólido directamente al chasis del tractor, garantizando una conexión limpia y libre de óxido.
Antes de fijar todas las conexiones, etiqueta cada cable con cinta de colores o numeración según el diagrama de John Deere 170. Esto facilita futuras revisiones y mantiene la integridad del sistema eléctrico.
Evita empalmes improvisados y utiliza conectores adecuados para cada terminal. Una conexión firme reduce la resistencia eléctrica y previene fallas de encendido.

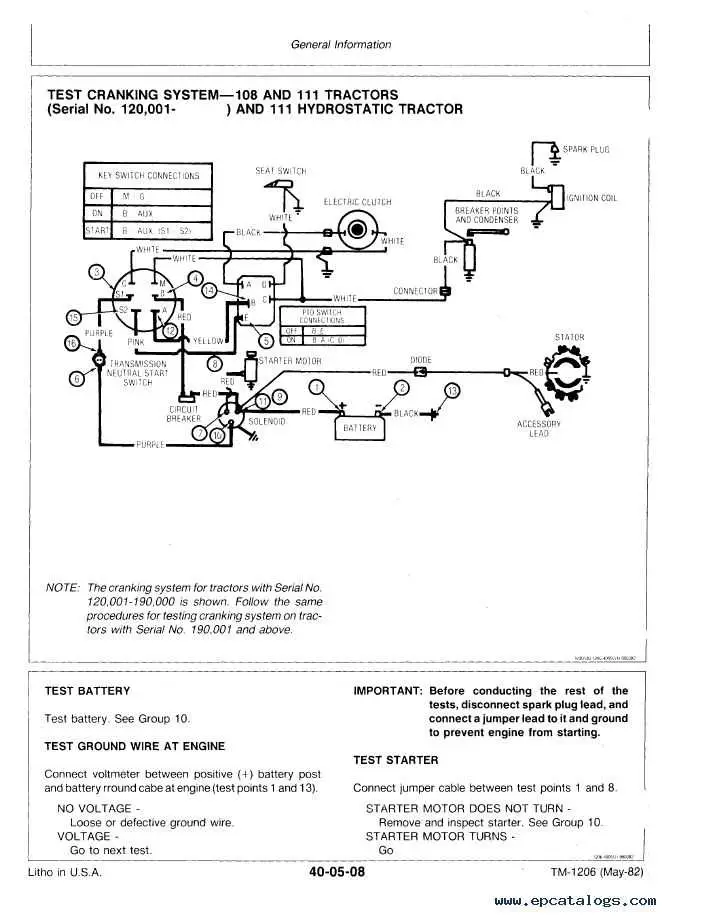

Procedimiento paso a paso para verificar continuidad y alimentación
Conecta un multímetro en modo de continuidad para inspeccionar cada cable del interruptor de encendido del John Deere 170. Asegúrate de que la batería esté desconectada antes de iniciar las mediciones.
-
Localiza los terminales del interruptor: generalmente están identificados como B (batería), I (ignición), M (motor) y A (accesorio).
-
Coloca las puntas del multímetro entre el terminal B y cada terminal de salida (I, M, A). Con el interruptor en posición de apagado, el multímetro no debe marcar continuidad.
-
Mueve el interruptor a la posición de encendido y verifica continuidad entre B e I. El multímetro debe emitir un sonido o mostrar lectura cercana a cero, indicando conexión correcta.
-
Enciende la posición de arranque y comprueba B a M. Debe existir continuidad para que el motor reciba alimentación.
-
Verifica B a A en la posición de accesorios. El multímetro debe indicar continuidad solo en esta posición.
-
Si algún terminal no muestra continuidad en la posición correspondiente, inspecciona cables, conectores y el propio interruptor por corrosión o daño físico.
-
Con la batería reconectada, mide la tensión en cada terminal activo para confirmar alimentación correcta. Debes obtener cerca de 12V en los terminales que corresponden a la posición del interruptor.
Repite las mediciones en varias posiciones del interruptor para asegurar que todas las funciones del encendido operan correctamente y que no existen cortocircuitos ni fallas intermitentes.
Solución de problemas comunes en el sistema de encendido
Verifica primero el estado de la batería y las conexiones del interruptor de encendido. Una batería descargada o terminales corroídos pueden impedir que el tractor arranque.
Comprueba los cables principales del sistema de encendido. Busca señales de desgaste, cortes o conexiones flojas. Los cables dañados pueden generar fallos intermitentes.
Inspecciona el interruptor de encendido retirándolo con cuidado. Mide continuidad entre terminales usando un multímetro; si no hay paso de corriente en la posición de arranque, reemplaza el interruptor.
Revisa el fusible principal y los fusibles secundarios relacionados con el encendido. Sustituye cualquier fusible quemado y asegúrate de que el amperaje sea el correcto.
Examina la bobina de encendido y el cableado hacia el distribuidor. La resistencia excesiva o conexiones sueltas pueden provocar que la chispa no llegue a las bujías.
Verifica las bujías y sus cables. Las bujías sucias, desgastadas o mal calibradas impiden la ignición completa del combustible.
Si el tractor muestra luces pero no arranca, mide el voltaje en el motor de arranque. Una caída de tensión significativa indica problemas en el cableado o conexiones deficientes.
Finalmente, asegúrate de que los interruptores de seguridad, como el del asiento o la palanca de freno, funcionen correctamente, ya que su fallo bloquea el sistema de encendido.
