Consulta el diagrama de la plataforma de 38 pulgadas del John Deere 160 antes de realizar cualquier ajuste o mantenimiento. Este modelo utiliza una disposición de correas y poleas que optimiza la transmisión de potencia hacia las cuchillas, asegurando cortes uniformes y un funcionamiento suave.
Identifica cada componente clave: la correa principal, las poleas del motor y de las cuchillas, y los rodillos de guía. Ver el diagrama te permite localizar rápidamente piezas que necesitan lubricación o reemplazo, reduciendo el riesgo de desgaste prematuro y manteniendo la máquina en condiciones óptimas de uso.
Revisa el ajuste de altura de corte y la tensión de las correas según las indicaciones del diagrama. Un alineamiento correcto evita vibraciones y desgastes irregulares, además de mejorar la eficiencia del corte en césped denso o áreas con obstáculos.
Utiliza el diagrama para planificar reemplazos de componentes y controlar el inventario de repuestos. Esto facilita identificar tornillos, tuercas y rodamientos específicos, minimizando interrupciones durante el mantenimiento y prolongando la vida útil de la plataforma.
Diagrama de la plataforma de 38 pulgadas del John Deere 160
Consulta el diagrama de la plataforma de 38 pulgadas del John Deere 160 para identificar rápidamente la ubicación de las correas, poleas y cuchillas. Este modelo utiliza una correa principal de transmisión que conecta el motor con las poleas del eje de las cuchillas; verifica su tensión antes de cada uso para evitar desgaste irregular.
Las cuchillas de corte se montan en soportes con rodamientos que requieren lubricación periódica. Usa grasa de alta calidad en los puntos de engrase indicados en el diagrama y reemplaza los rodamientos si detectas ruidos o vibraciones anormales.
El diagrama también muestra los niveles de ajuste para la altura de corte. Ajusta los tornillos de elevación lateral y los soportes de la plataforma para mantener un corte uniforme. Evita cambiar de altura sin nivelar primero la plataforma para prevenir cortes desiguales.
Para el mantenimiento de la transmisión, identifica las poleas de dirección y las tensiones de la correa secundaria. Mantén la correa limpia y libre de residuos, siguiendo las referencias del diagrama para evitar desalineaciones que puedan dañar el motor o las cuchillas.
Si necesitas reemplazar alguna pieza, el diagrama indica los números de parte exactos de las cuchillas, poleas y soportes. Esto permite realizar pedidos precisos sin confusión y asegura un montaje correcto. Guarda el diagrama cerca del equipo para consultar durante reparaciones y ajustes.
Cómo identificar cada componente del sistema de corte

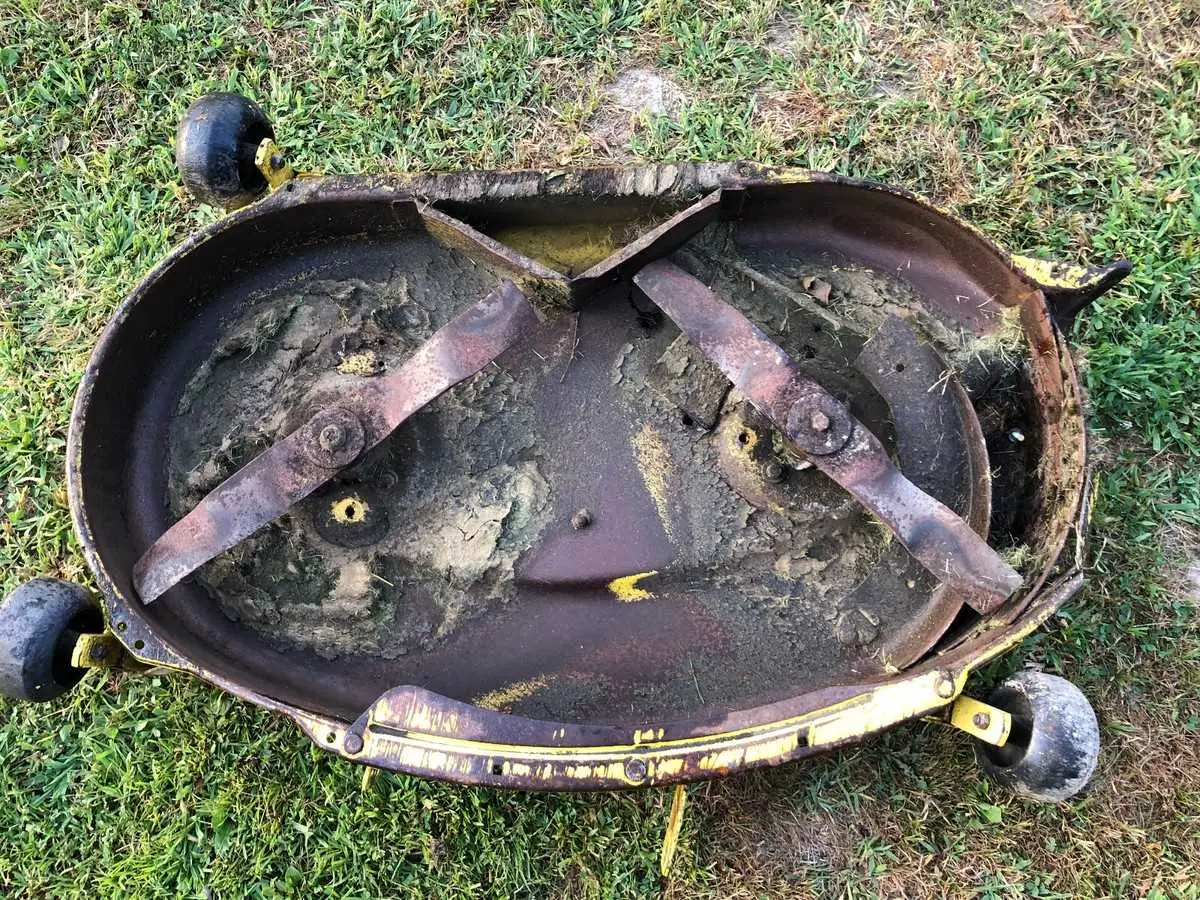

Localiza primero la carcasa de la cuchilla de 38 pulgadas; se distingue por su forma semicircular y los puntos de montaje en la parte inferior del tractor. Revisa los soportes del eje principal: son cilindros metálicos que fijan las cuchillas y permiten su rotación. Cada cuchilla está marcada con un número de serie grabado en el metal, lo que facilita identificarlas individualmente.

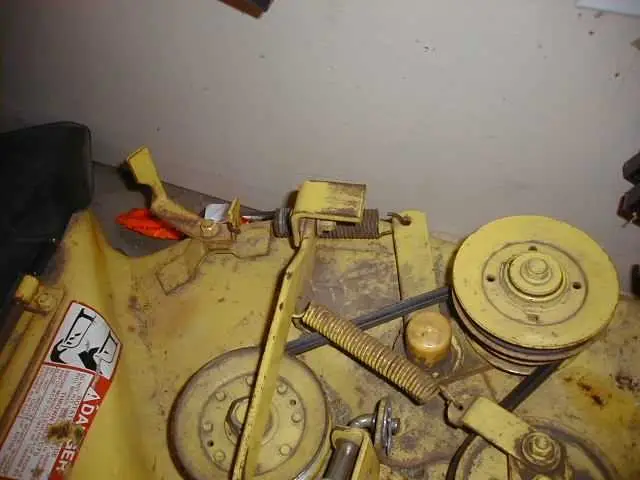

El sistema de transmisión se compone de correas y poleas. Las correas planas conectan el motor a la carcasa, mientras que las poleas redondas guían la dirección y tensión del movimiento. Observa las poleas tensores: normalmente tienen un tornillo de ajuste en el lateral que regula la presión de la correa.
Los brazos de elevación se conectan a la carcasa y al chasis. Cada brazo tiene un pasador de seguridad que se inserta en los orificios correspondientes, evitando que la carcasa se mueva durante el transporte. Verifica que cada pasador encaje completamente en su lugar.
- Soportes de cuchillas: busca soldaduras y pernos que aseguren cada cuchilla al eje.
- Engranajes internos: identificables por su forma dentada y lubricación visible en el interior de la carcasa.
- Rodamientos: aparecen como anillos metálicos entre la carcasa y el eje, permitiendo giro suave.
Marca cada componente según su función: correas, poleas, brazos y cuchillas. Esto agiliza cualquier mantenimiento y asegura reemplazos precisos. Mantén visibles los puntos de ajuste y verificación, ya que facilitan identificar desgaste o desalineación sin desmontar todo el sistema.
Pasos para desmontar y limpiar la plataforma de 38 pulgadas
Retira primero las cuchillas aflojando los pernos con una llave de carraca, asegurándote de sujetarlas con un guante resistente para evitar cortes. Desconecta el eje de transmisión del motor y desliza la correa de transmisión fuera de las poleas.
Afloja los tornillos que sujetan la cubierta de la plataforma al chasis. Levanta la cubierta con cuidado, apoyándola sobre un soporte estable para evitar que se vuelque. Inspecciona el interior y elimina restos de hierba y suciedad con un cepillo rígido o aire comprimido.
Para limpiar completamente, mezcla agua tibia con detergente neutro y frota con un paño o esponja. Evita el uso de chorro de alta presión directamente sobre cojinetes y sellos. Revisa el estado de las cuchillas, los cojinetes y las poleas; reemplaza cualquier pieza desgastada.
Una vez limpia, vuelve a colocar la cubierta alineando los orificios con los tornillos originales. Reinstala la correa en las poleas y conecta nuevamente el eje de transmisión. Aprieta los pernos de las cuchillas y verifica que giren libremente antes de operar el equipo.
Guía de reemplazo de correas y cuchillas según el diagrama
Consulta el diagrama de la cubierta de 38 pulgadas para identificar la posición exacta de cada correa y cuchilla. Afloja los tensores antes de retirar las correas antiguas y marca su recorrido en el diagrama para evitar errores al instalar las nuevas.
Para cambiar las cuchillas, primero eleva la cubierta y bloquea la máquina. Afloja los tornillos que sujetan cada cuchilla con una llave de 15 mm, retirando una a la vez y asegurándote de mantener la orientación correcta según el diagrama. Instala las cuchillas nuevas con los bordes de corte orientados hacia afuera y aprieta los tornillos con un torque de 25-30 Nm.

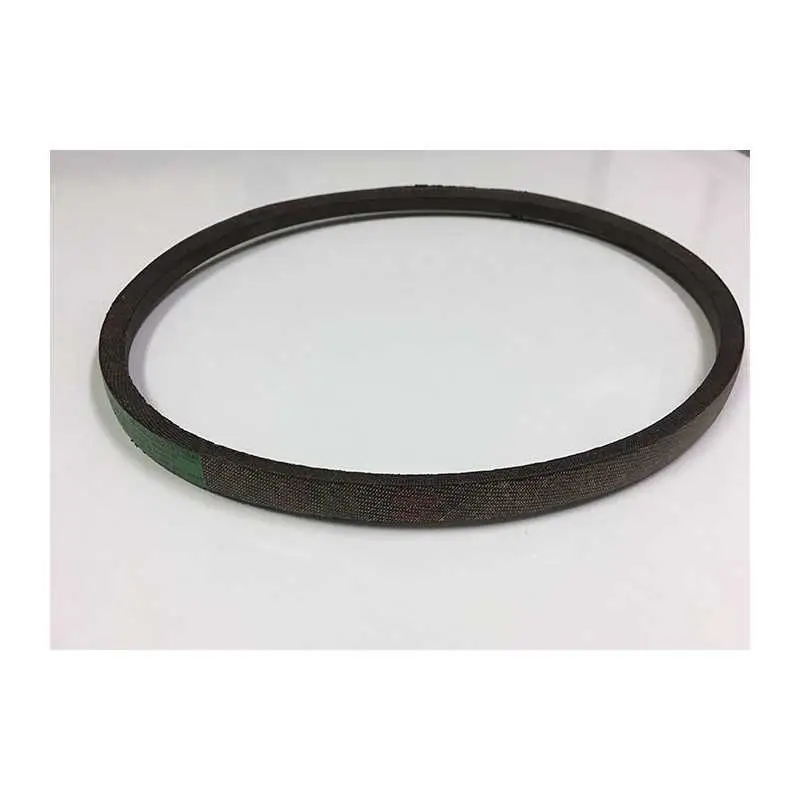

Coloca las correas nuevas siguiendo exactamente el recorrido mostrado en el diagrama. Comienza por las poleas motrices y guía la correa sobre las poleas locas. Ajusta los tensores hasta que la correa tenga una tensión de 10-15 mm de deflexión al presionarla con el dedo en el punto medio. Verifica que las correas giren libremente sin saltos ni desviaciones.
Después de instalar correas y cuchillas, realiza una prueba en vacío de 2-3 minutos para asegurar que todo funcione correctamente. Observa si hay ruidos inusuales o vibraciones y ajusta la tensión o reaprieta tornillos según sea necesario. Mantén un registro de las fechas de reemplazo para planificar mantenimientos futuros.
