Para reparar o mantener el sistema eléctrico de tu John Deere 14hp, es fundamental contar con un diagrama de cableado preciso. Este diagrama te permitirá identificar cada componente y cómo interactúan entre sí, lo que facilita la resolución de problemas y la ejecución de reparaciones.
El diagrama de cableado muestra cómo se distribuyen los cables dentro del motor y el sistema eléctrico, ayudando a comprender las conexiones entre la batería, el alternador, los interruptores y otros componentes clave. Con una lectura adecuada del diagrama, podrás detectar fácilmente circuitos defectuosos o cables dañados.
Recomendamos tener a la mano el diagrama antes de comenzar cualquier trabajo eléctrico en el equipo. Esto garantizará que todas las conexiones sean correctas y seguras, evitando cortocircuitos y otros fallos. Además, asegurarse de que todos los cables estén en buen estado es esencial para el rendimiento del sistema eléctrico y evitar fallos en el futuro.

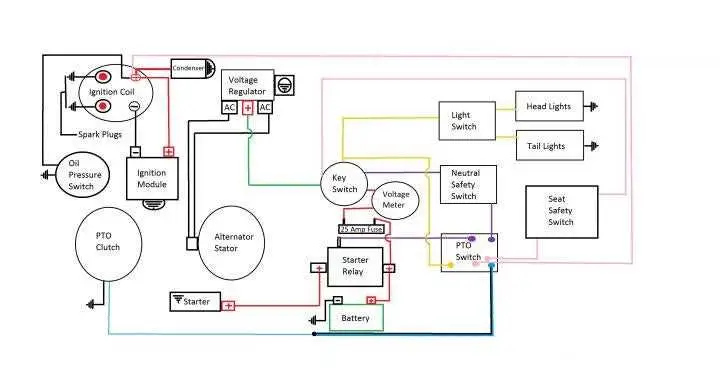

Diagrama de cableado John Deere 14hp
El diagrama de cableado del John Deere 14hp se basa en una distribución clara de conexiones eléctricas para asegurar el correcto funcionamiento del motor y sus componentes. Para interpretar el diagrama, localiza los cables según sus colores y números, que corresponden a funciones específicas como la alimentación, el encendido y los sistemas de control.
Primero, identifica el cable principal de alimentación. Este cable conecta la batería con el sistema eléctrico del tractor. Asegúrate de que el cable esté en buen estado y no presente signos de desgaste, lo que podría causar fallos de energía.
Luego, examina los cables de los interruptores de encendido y los relés. En este modelo, el relé de arranque controla el motor de arranque. Verifica las conexiones y la continuidad de los cables para garantizar que la señal de arranque se transfiera correctamente al motor.
Presta atención a los cables de tierra, que son fundamentales para completar el circuito eléctrico. Si alguna de las conexiones de tierra está floja o corroída, el sistema podría fallar o el motor podría no encenderse adecuadamente.
Para facilitar el mantenimiento, es útil marcar los cables y sus conexiones antes de realizar cualquier reparación. Así evitarás confusiones durante la reconfiguración del sistema eléctrico.
Si el motor presenta dificultades de arranque, revisa el diagrama en busca de posibles cortocircuitos o conexiones sueltas. Asegúrate de que todos los fusibles estén intactos y correctamente posicionados.
Un buen mantenimiento del cableado puede prevenir fallos eléctricos costosos. Reemplaza los cables dañados y revisa periódicamente las conexiones para asegurar que el sistema siga funcionando sin problemas.
Cómo interpretar el diagrama de cableado del motor 14hp
Al interpretar el diagrama de cableado del motor 14hp, comienza por identificar las conexiones principales. El diagrama muestra las rutas eléctricas desde la batería, a través del interruptor de encendido, hasta el motor y otros componentes clave como el regulador y el alternador.
Ubica los colores de los cables, que indican la función de cada uno. Los cables rojos generalmente son para corriente positiva, mientras que los negros indican tierra o masa. Revisa cada símbolo: el diagrama usa círculos para representar interruptores, líneas para conexiones y rectángulos para componentes como fusibles o relés.
Verifica la secuencia de conexiones: cada componente debe estar conectado de acuerdo a su funcionalidad. Por ejemplo, la conexión entre el interruptor de encendido y el motor de arranque es crucial para asegurar que el motor arranque correctamente. La falta de conexión o un cable dañado en esta parte puede impedir que el motor funcione.
Examina las rutas de los cables en busca de posibles cortocircuitos. Asegúrate de que los cables no estén sobrecargados o que las conexiones no estén deterioradas. En el diagrama, los cables que atraviesan áreas de alto voltaje suelen estar aislados o representados con doble línea.
Es recomendable seguir el diagrama paso a paso, comenzando desde la fuente de alimentación (batería) hasta llegar a los componentes del motor, como el sistema de encendido, el alternador y los sistemas de seguridad. Revisa cada conexión, asegurándote de que se corresponda con la que aparece en el diagrama.
Si encuentras cables que no parecen coincidir, verifica que no estén dañados o mal conectados, ya que esto podría afectar el rendimiento del motor. La comprobación visual de los cables puede ayudar a detectar problemas antes de que se conviertan en fallas graves.
Procedimiento para localizar y reparar cables dañados en el sistema
Inspecciona visualmente todo el sistema de cableado para identificar posibles daños. Revisa cada tramo de cable en busca de cortes, roces, quemaduras o signos de desgaste. Si el daño es evidente, marca la sección afectada para realizar una reparación más precisa.
Utiliza un multímetro para verificar la continuidad de los cables sospechosos. Si no hay continuidad en el cable, este está dañado y debe ser reemplazado. También puedes medir la resistencia para asegurarte de que el cable no esté comprometido por una falla interna.
Desmonta las cubiertas o protecciones del cableado si es necesario para obtener un acceso más claro a los cables. Asegúrate de desconectar la batería antes de realizar cualquier manipulación para evitar cortocircuitos o accidentes.
Para reparar cables dañados, corta la sección defectuosa y pela ambos extremos del cable hasta exponer los conductores. Usa conectores adecuados para empalmar los cables o, si es necesario, utiliza cinta aislante de alta calidad para cubrir las áreas expuestas. Si el daño es severo, reemplaza todo el tramo afectado.
Verifica que las reparaciones se realicen de forma segura y que todos los empalmes estén bien aislados. Luego, prueba el sistema para asegurarte de que los cables reparados estén funcionando correctamente y que no haya nuevos fallos.
Finalmente, revisa periódicamente el sistema de cableado para detectar posibles problemas antes de que se agraven, especialmente si se realizan reparaciones en áreas expuestas a la intemperie o a altas temperaturas.
Conexiones eléctricas clave para el arranque y funcionamiento del motor
Las conexiones eléctricas en el sistema de arranque de un motor John Deere 14hp son fundamentales para garantizar su funcionamiento adecuado. Asegúrese de revisar y mantener las siguientes conexiones principales:
- Conexión del interruptor de encendido: Esta conexión es responsable de enviar la señal eléctrica que activa el motor de arranque. Verifique que el cable que conecta el interruptor esté firme y sin signos de desgaste.
- Conexión del motor de arranque: El motor de arranque recibe la energía necesaria para poner en marcha el motor. Asegúrese de que los cables estén conectados correctamente y no tengan corrosión.
- Conexión a la batería: La batería debe estar correctamente conectada al sistema eléctrico. Revise que los terminales estén limpios y ajustados para evitar pérdidas de voltaje durante el arranque.
- Conexión a la bujía: La bujía debe recibir energía para encender la mezcla de combustible en el motor. Asegúrese de que el cable de la bujía esté en buen estado y correctamente conectado.
- Conexión de la tierra: La conexión a tierra es crucial para evitar fallos eléctricos. Verifique que el cable de tierra esté bien sujeto y sin corrosión.
Revise regularmente estas conexiones para asegurar que el sistema de arranque funcione sin interrupciones. Si observa que alguna conexión está floja o deteriorada, reemplácela inmediatamente para evitar fallos en el arranque del motor.
