El sistema hidráulico del John Deere 130G es fundamental para el funcionamiento eficiente de la excavadora. Para comprender su operación y diagnóstico, es crucial conocer el diagrama hidráulico, que detalla la disposición de sus componentes clave. Este diagrama proporciona una guía visual clara de las conexiones y flujos de aceite entre bombas, válvulas, cilindros y otros elementos esenciales.
El diagrama hidráulico facilita la identificación de posibles fallos y permite un mantenimiento preventivo más preciso. Conocer la ubicación de cada componente y su interacción asegura una reparación más rápida y efectiva. El sistema está diseñado para optimizar el rendimiento y reducir el desgaste, lo que incrementa la vida útil de la máquina.
Al revisar el diagrama, se debe prestar atención especial a los puntos de presión, conexiones críticas y las válvulas de control. Cualquier alteración en el flujo de aceite puede afectar el rendimiento de la máquina. Para asegurar una correcta funcionalidad, es recomendable seguir las especificaciones del fabricante y usar solo piezas originales durante las reparaciones.

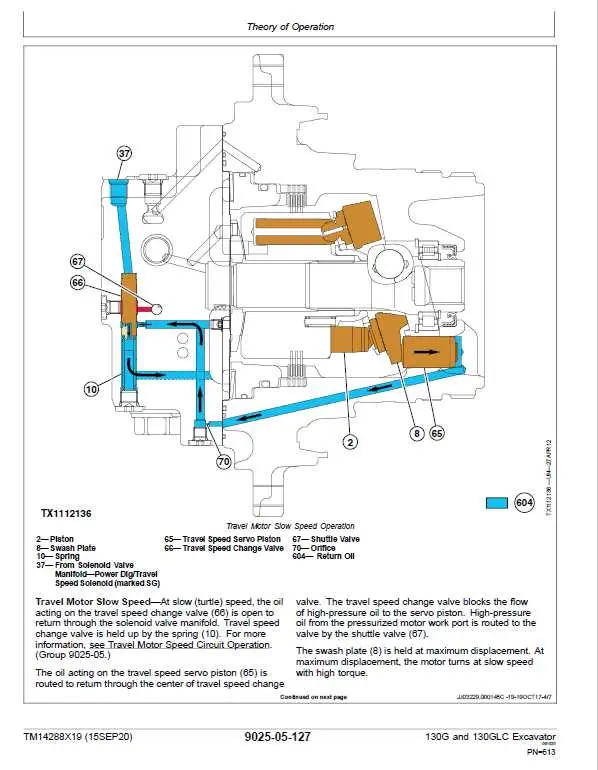

Diagrama del sistema hidráulico John Deere 130G
El sistema hidráulico de la John Deere 130G está diseñado para proporcionar la potencia necesaria para operar los componentes móviles de la máquina. La clave para un mantenimiento adecuado es conocer los componentes y sus interconexiones. El diagrama hidráulico es una herramienta visual que muestra cómo se distribuye el flujo de aceite, qué válvulas se abren o cierran, y cómo se controla el movimiento de los actuadores.
En el diagrama, los componentes más importantes incluyen la bomba hidráulica, los filtros, las válvulas de control y los actuadores. La bomba se encarga de generar la presión necesaria para el flujo del aceite. Las válvulas de control permiten regular el flujo hacia los cilindros hidráulicos que, a su vez, mueven los brazos y la cuchara. Además, los filtros aseguran que el aceite esté limpio para evitar daños en los componentes internos del sistema.
Un aspecto crítico es el nivel de presión que mantiene el sistema hidráulico. El diagrama muestra los puntos de medición de presión en diferentes partes del sistema. Si la presión no es la adecuada, los actuadores no funcionarán de forma óptima, lo que afectará el rendimiento de la excavadora. Es recomendable verificar estos puntos durante las revisiones periódicas.
El diagrama también incluye detalles sobre los conductos hidráulicos, que conectan todos los componentes. Estos conductos deben ser inspeccionados regularmente para detectar posibles fugas o desgaste. Las conexiones deben estar bien apretadas y protegidas contra daños físicos que puedan comprometer el rendimiento del sistema.
Cuando se diagnostica un problema hidráulico, el diagrama se convierte en una herramienta invaluable. Ayuda a localizar rápidamente los componentes involucrados y a determinar si alguna válvula está bloqueada o si la bomba está fallando. Con un diagrama preciso, es más fácil tomar decisiones informadas para reparar o reemplazar las partes necesarias sin perder tiempo.
Funcionamiento del sistema hidráulico en la excavadora John Deere 130G
El sistema hidráulico de la excavadora John Deere 130G utiliza una bomba de pistón axial, que proporciona presión constante a través de un sistema de válvulas. Estas válvulas dirigen el flujo de aceite hacia los actuadores principales, permitiendo el movimiento de los brazos, la pluma y la cuchara. El aceite es almacenado en el tanque hidráulico, y un filtro asegura que el flujo se mantenga limpio, evitando el desgaste de componentes internos.
Los cilindros hidráulicos, conectados a las válvulas, permiten el movimiento preciso de las partes móviles. A medida que se acciona la palanca de control, la válvula distribuye el aceite hacia los cilindros correspondientes, lo que permite el desplazamiento de los elementos de la excavadora. La presión del sistema varía según la carga y el tipo de operación, garantizando que cada componente reciba la fuerza adecuada para su funcionamiento.
El sistema está diseñado con una válvula de alivio que regula la presión máxima del circuito hidráulico. Si se supera esta presión, la válvula se abre para evitar daños, protegiendo tanto la excavadora como el operador. Además, el sistema hidráulico de la 130G cuenta con una función de control de flujo, lo que permite ajustar la velocidad de los movimientos, optimizando el rendimiento según las condiciones del terreno.
El mantenimiento adecuado del sistema es clave para un rendimiento prolongado. Se recomienda revisar periódicamente los niveles de aceite y el estado de los filtros, así como inspeccionar posibles fugas en las mangueras y conexiones. Realizar estos chequeos asegura que el sistema hidráulico funcione de manera eficiente y prolonga la vida útil de los componentes.
Componentes clave del sistema hidráulico John Deere 130G y su mantenimiento
El sistema hidráulico del John Deere 130G se basa en varios componentes clave para garantizar el funcionamiento adecuado de la excavadora. Es importante realizar un mantenimiento regular para evitar fallos y prolongar la vida útil de la máquina.
- Bomba hidráulica: Es responsable de generar la presión que permite el movimiento de los actuadores hidráulicos. Asegúrese de verificar su nivel de aceite y la condición del filtro para mantener una presión constante.
- Válvulas de control: Regulan el flujo de aceite hacia los actuadores. Revise las válvulas periódicamente para evitar obstrucciones y asegurarse de que operen con precisión.
- Actuadores (cilindros hidráulicos): Son los que realizan el trabajo físico, como el levantamiento del brazo o la rotación de la cuchara. Inspeccione regularmente las juntas y los sellos para evitar fugas.
- Tanque hidráulico: Almacena el aceite hidráulico. Verifique el nivel de aceite y el estado de la tapa para asegurarse de que no haya fugas o contaminantes.
- Filtros hidráulicos: Filtran las impurezas del aceite hidráulico. Se recomienda cambiar los filtros según el manual del operador para evitar daños en el sistema.
Para mantener el sistema hidráulico en óptimas condiciones, realice un seguimiento constante del nivel de aceite, inspecte los componentes para detectar posibles fugas y cambie los filtros con regularidad. Además, utilice solo aceite hidráulico recomendado para evitar daños a largo plazo.
Solución de problemas comunes en el sistema hidráulico John Deere 130G
Si el sistema hidráulico no responde correctamente, revisa primero el nivel de aceite hidráulico. Un bajo nivel puede provocar una presión insuficiente y afectar el rendimiento. Asegúrate de que el aceite esté limpio y en el nivel adecuado según las especificaciones del manual.
Otro problema común es la pérdida de presión. Esto puede estar relacionado con fugas en mangueras, conexiones o componentes del sistema. Inspecciona todas las partes para detectar signos de desgaste o daño, y reemplaza cualquier pieza defectuosa de inmediato.
Si el sistema presenta ruidos inusuales, verifica las bombas hidráulicas. Los ruidos pueden indicar un funcionamiento inadecuado o daño interno. En este caso, puede ser necesario realizar una prueba de presión o incluso reemplazar la bomba si está dañada.
Si el sistema hidráulico no responde rápidamente a los comandos, el acumulador podría estar fallando. Asegúrate de que esté cargado y funcionando correctamente, ya que un acumulador defectuoso puede afectar la respuesta del sistema.
Cuando la máquina no levanta la carga correctamente, revisa el filtro hidráulico. Los filtros obstruidos impiden que el sistema reciba suficiente fluido. Cambia el filtro si está sucio o tapado para restaurar el flujo adecuado de aceite.
