Para reparar o mantener el sistema de encendido de tu John Deere 125, sigue este diagrama de cableado con precisión. Asegúrate de verificar cada conexión y componente antes de realizar cualquier ajuste. La correcta instalación del sistema de encendido es fundamental para el funcionamiento adecuado del motor y evitar fallas futuras.
Comienza por identificar el interruptor de encendido, la bobina y el conector principal en el diagrama. Cada uno de estos elementos tiene una conexión específica que debe respetarse. El cableado del interruptor debe conectarse al terminal positivo de la bobina para garantizar que se envíe la señal correcta al sistema de encendido. Revisa las conexiones en el conector de la bobina y asegúrate de que estén firmes y libres de corrosión.
Es importante también comprobar el fusible y el relé, ya que estos componentes aseguran que la energía fluya correctamente al sistema. Si alguno de estos fallara, el motor podría no encenderse. Al revisar el diagrama, asegúrate de que los cables estén en las posiciones correctas para evitar cortocircuitos o daños a otros componentes eléctricos del tractor.
Si necesitas realizar reparaciones o reemplazar piezas, ten en cuenta que las conexiones deben hacerse con cables de la misma especificación para mantener la integridad del sistema. Al finalizar la instalación, prueba el encendido antes de realizar una prueba completa del motor.

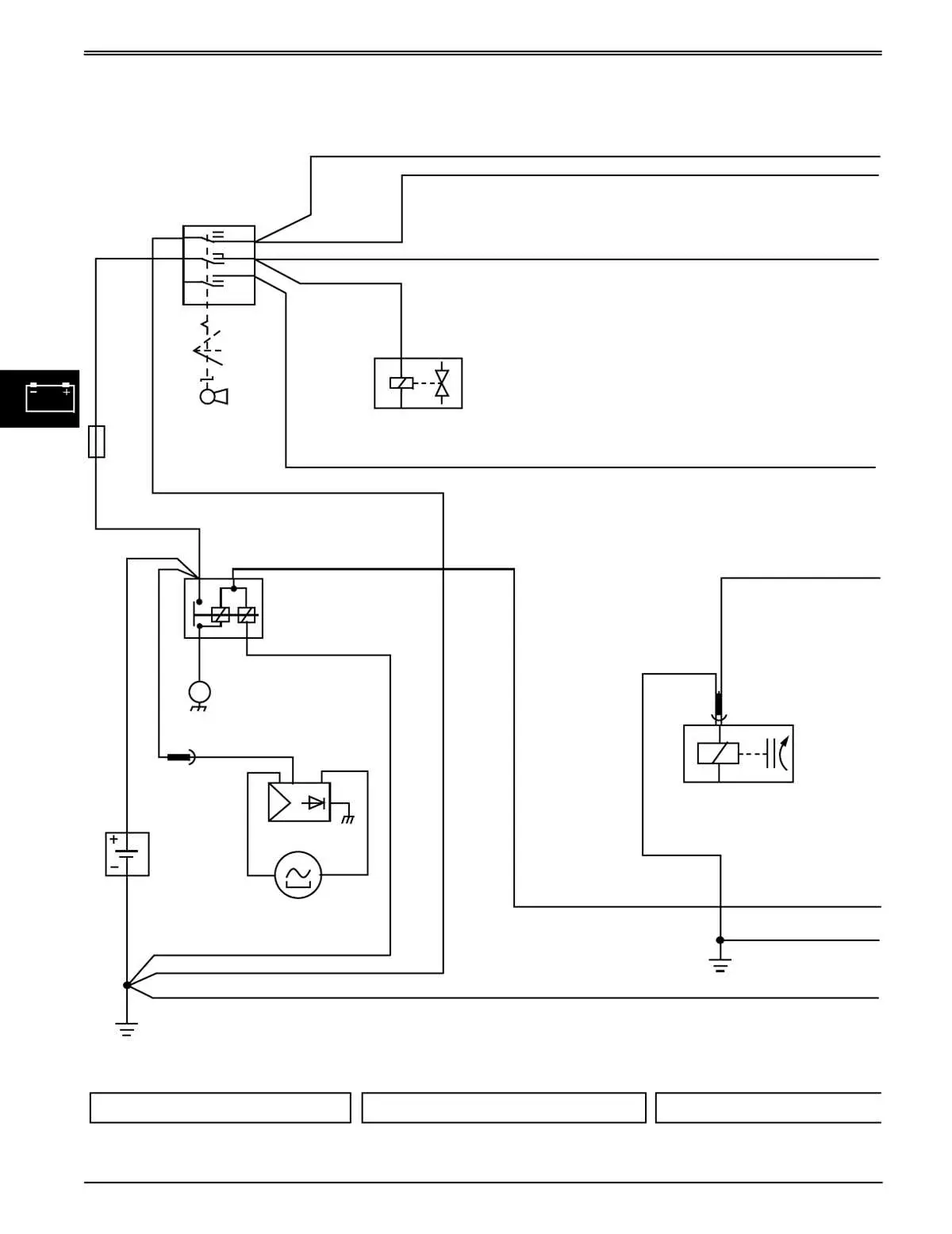

Diagrama de cableado de encendido John Deere 125
Para reparar o modificar el sistema de encendido del John Deere 125, sigue este diagrama de cableado. Asegúrate de que todos los cables estén conectados correctamente para evitar fallos en el arranque.
Comienza conectando la batería. El cable positivo (rojo) se debe conectar al terminal positivo de la batería y al interruptor de encendido. El cable negativo (negro) va al chasis del tractor para asegurar una buena conexión a tierra.
El interruptor de encendido envía corriente al relé de arranque, el cual activa el motor de arranque cuando se gira la llave. Revisa que el cable que conecta el interruptor de encendido al relé no esté dañado ni desgastado. Si el motor no arranca, verifica que la corriente fluya correctamente desde la batería hacia el relé.
El módulo de encendido (CDI) se conecta al sistema de encendido a través de cables específicos que transmiten señales para encender la bujía en el momento preciso. Asegúrate de que el cable de la bobina de encendido esté firme y sin corrosión. La señal que va desde el CDI hacia la bobina es crucial para el buen funcionamiento del motor.
Revisa también la conexión entre el interruptor de parada del motor y el sistema de encendido. Este interruptor debe cortar la corriente cuando se apaga el motor, asegurando que el circuito se interrumpa completamente. Si el motor no se apaga al girar la llave, verifica que el interruptor de parada esté funcionando correctamente.
Finalmente, asegúrate de que todas las conexiones estén limpias y sin oxido. El buen mantenimiento de los cables de encendido garantiza un arranque más rápido y confiable del tractor.

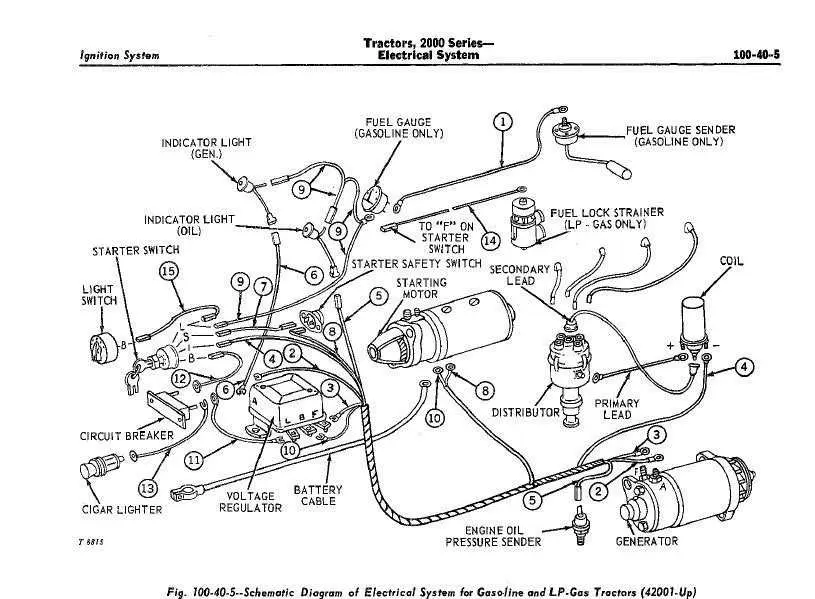

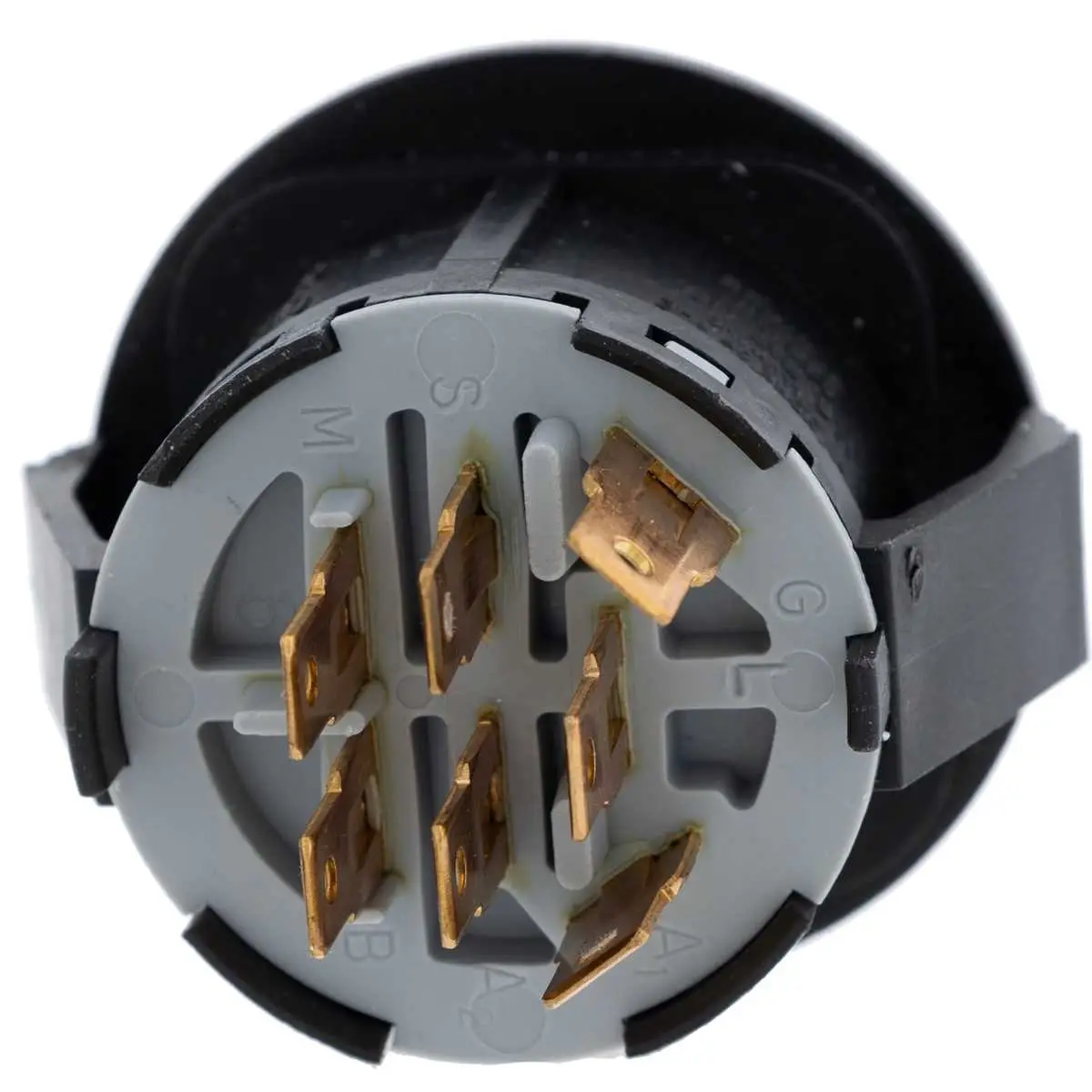

Conexión correcta del interruptor de encendido en el John Deere 125
Para garantizar un arranque adecuado del John Deere 125, es crucial conectar el interruptor de encendido correctamente. A continuación, se describen los pasos clave para una instalación sin errores:
- Desconectar la batería: Antes de realizar cualquier conexión, desconecta la batería para evitar cortocircuitos o descargas eléctricas accidentales.
- Ubicación del interruptor: El interruptor de encendido se encuentra cerca del panel de control, generalmente al lado de la llave de encendido. Identifica sus terminales para asegurar una correcta conexión.
- Conexión de cables:
- Terminal A: Este terminal va conectado al cable de encendido que lleva energía al sistema de arranque.
- Terminal B: Se conecta al cable de la batería, que proporciona corriente al interruptor.
- Terminal C: Este terminal debe ser conectado al cable de tierra para cerrar el circuito cuando el interruptor está en la posición “ON”.
- Verificación: Después de conectar los cables, verifica que no haya conexiones flojas o cables expuestos. Un mal contacto puede impedir el arranque adecuado del motor.
- Prueba de encendido: Reconecta la batería y prueba el interruptor girando la llave. Si todo está conectado correctamente, el motor debería arrancar sin problemas.
Siguiendo estos pasos, asegurarás una conexión correcta y segura del interruptor de encendido en tu John Deere 125. Si encuentras alguna dificultad, revisa cada paso y asegúrate de que los cables estén bien sujetos y en el lugar correcto.
Cómo identificar y solucionar problemas comunes en el cableado de encendido
Para comenzar, verifica si la batería está completamente cargada. Un bajo voltaje puede impedir el encendido adecuado del motor. Si todo parece estar bien con la batería, revisa las conexiones del cableado de encendido. Las conexiones flojas o corroídas son causas frecuentes de fallos en el sistema.
Inspecciona el interruptor de encendido. Si el interruptor no funciona correctamente, el motor no recibirá corriente. Utiliza un multímetro para probar la continuidad del interruptor, asegurándote de que no haya interrupciones en el circuito.
Las bobinas de encendido también son una fuente común de problemas. Si la bobina está defectuosa, el motor no recibirá la chispa necesaria. Reemplaza la bobina si notas signos de daño, como fisuras o corrosión visible.
El sensor de encendido es otro componente que debes revisar. Si el sensor no detecta correctamente la posición del cigüeñal, el sistema de encendido no funcionará. Para comprobarlo, usa un osciloscopio o una herramienta de diagnóstico específica para verificar la señal del sensor.
| Causa del problema | Posibles soluciones |
|---|---|
| Conexiones flojas o corroídas | Limpia y ajusta las conexiones, reemplaza cables dañados |
| Interruptor de encendido defectuoso | Verifica con un multímetro y reemplázalo si es necesario |
| Bobina de encendido defectuosa | Reemplaza la bobina si muestra signos de daño |
| Sensor de encendido fallando | Revisa la señal del sensor y reemplázalo si está dañado |
Por último, revisa el fusible del sistema de encendido. Si está quemado, no llegará corriente a los componentes esenciales. Sustituye el fusible si es necesario.
Reemplazo de componentes defectuosos en el sistema de encendido
Si el sistema de encendido de tu John Deere 125 no está funcionando correctamente, el primer paso es verificar los componentes clave como la bujía, el interruptor de encendido y el relé de arranque. Si encuentras alguno defectuoso, reemplázalo de inmediato para evitar daños adicionales.
Bujía: Inspecciona la bujía en busca de desgaste o acumulación de suciedad. Si está sucia o desgastada, sustitúyela por una nueva. Asegúrate de que la nueva bujía tenga la misma especificación que la original.
Interruptor de encendido: Si el motor no arranca, puede ser que el interruptor de encendido esté dañado. Desmonta el interruptor y verifica su funcionamiento. Si no responde, reemplázalo. Asegúrate de conectar el nuevo interruptor correctamente siguiendo el diagrama de cableado.
Relé de arranque: Si el motor no gira al intentar encenderlo, el relé de arranque podría estar fallando. Utiliza un multímetro para comprobar si el relé recibe corriente y emite la señal adecuada. Si el relé está defectuoso, sustitúyelo.
Conexiones eléctricas: Revisa que las conexiones de los cables de encendido estén firmemente conectadas y sin corrosión. Si encuentras cables pelados o dañados, cámbialos para evitar cortocircuitos o fallos en el sistema.
Con estos pasos, podrás garantizar que tu sistema de encendido funcione correctamente y evitar problemas futuros. Recuerda siempre utilizar piezas de repuesto originales para asegurar un buen rendimiento del equipo.
