Para comprender y reparar el sistema eléctrico del John Deere 120, es necesario tener acceso a un diagrama de cableado preciso. Este diagrama es una herramienta clave para identificar las conexiones entre los componentes eléctricos del vehículo y solucionar problemas de forma eficaz.
Al revisar el diagrama de cableado, asegúrate de verificar las conexiones principales, como el interruptor de encendido, el alternador y las conexiones de la batería. Utiliza un multímetro para comprobar la continuidad en los cables y confirmar que no hay interrupciones que puedan estar afectando el rendimiento del tractor.
El diagrama también proporciona una guía visual sobre la disposición de los fusibles, relés y otros dispositivos de protección, lo que te ayudará a localizarlos rápidamente en caso de que sea necesario reemplazarlos. Tener este conocimiento a mano puede acelerar las reparaciones y minimizar el tiempo de inactividad del equipo.
Al trabajar con el cableado, no olvides desconectar la batería antes de realizar cualquier ajuste para evitar cortocircuitos o accidentes. Asegúrate de utilizar cables de repuesto adecuados, con la misma capacidad de carga, para mantener el sistema en condiciones óptimas.

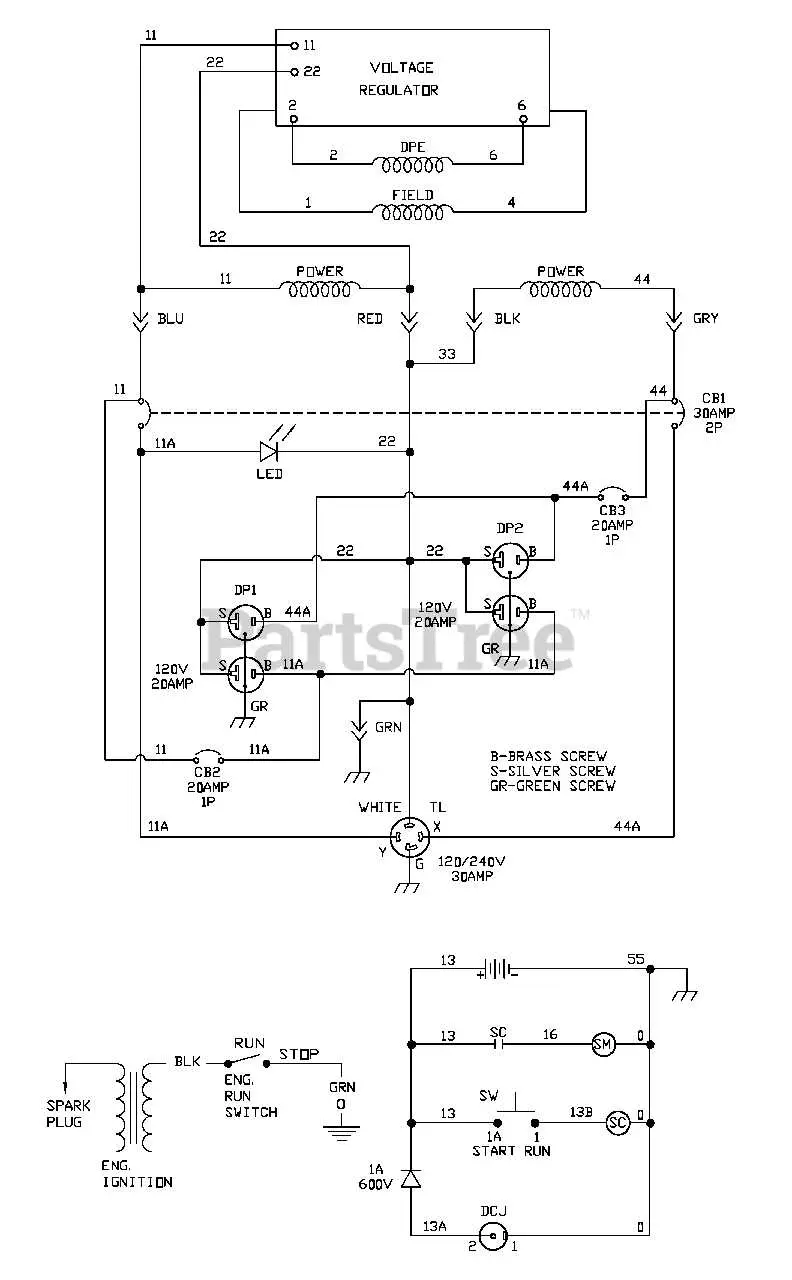

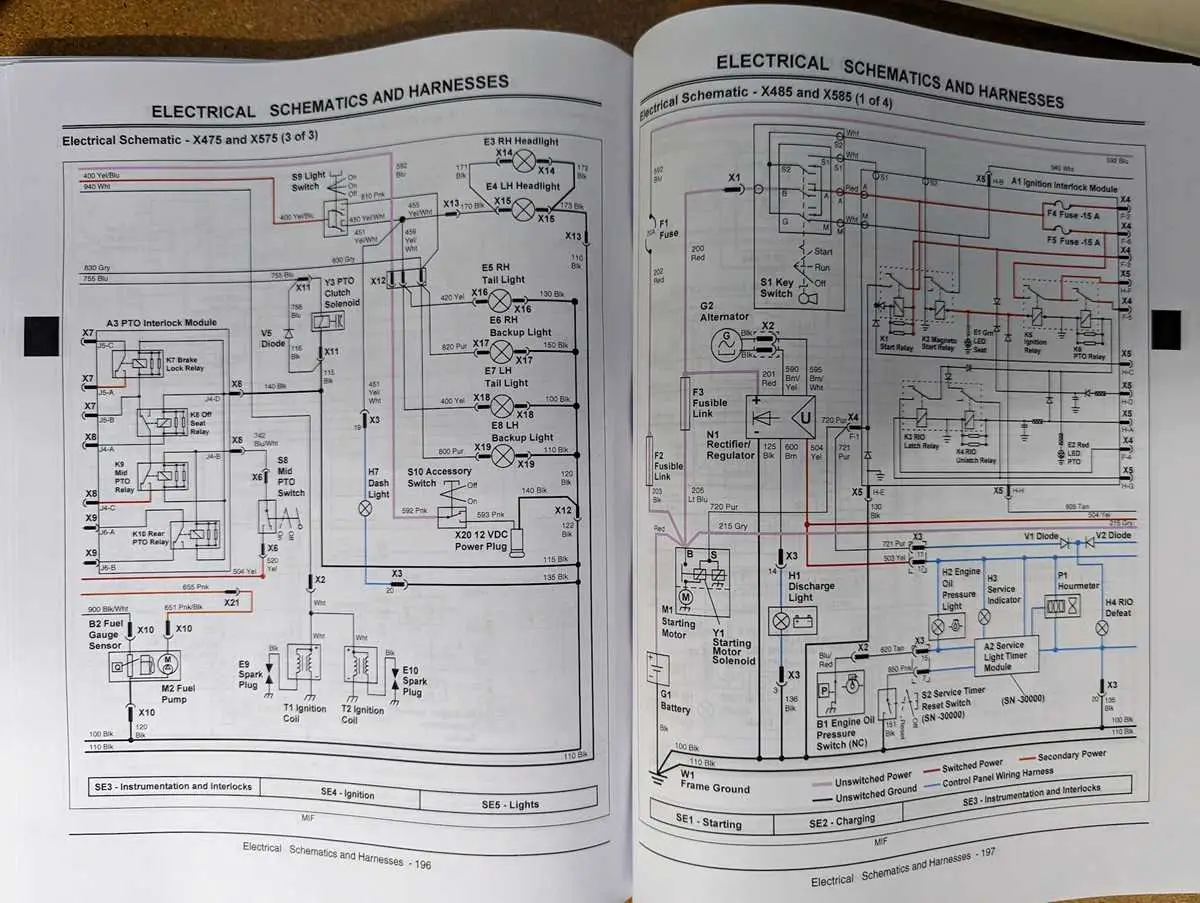

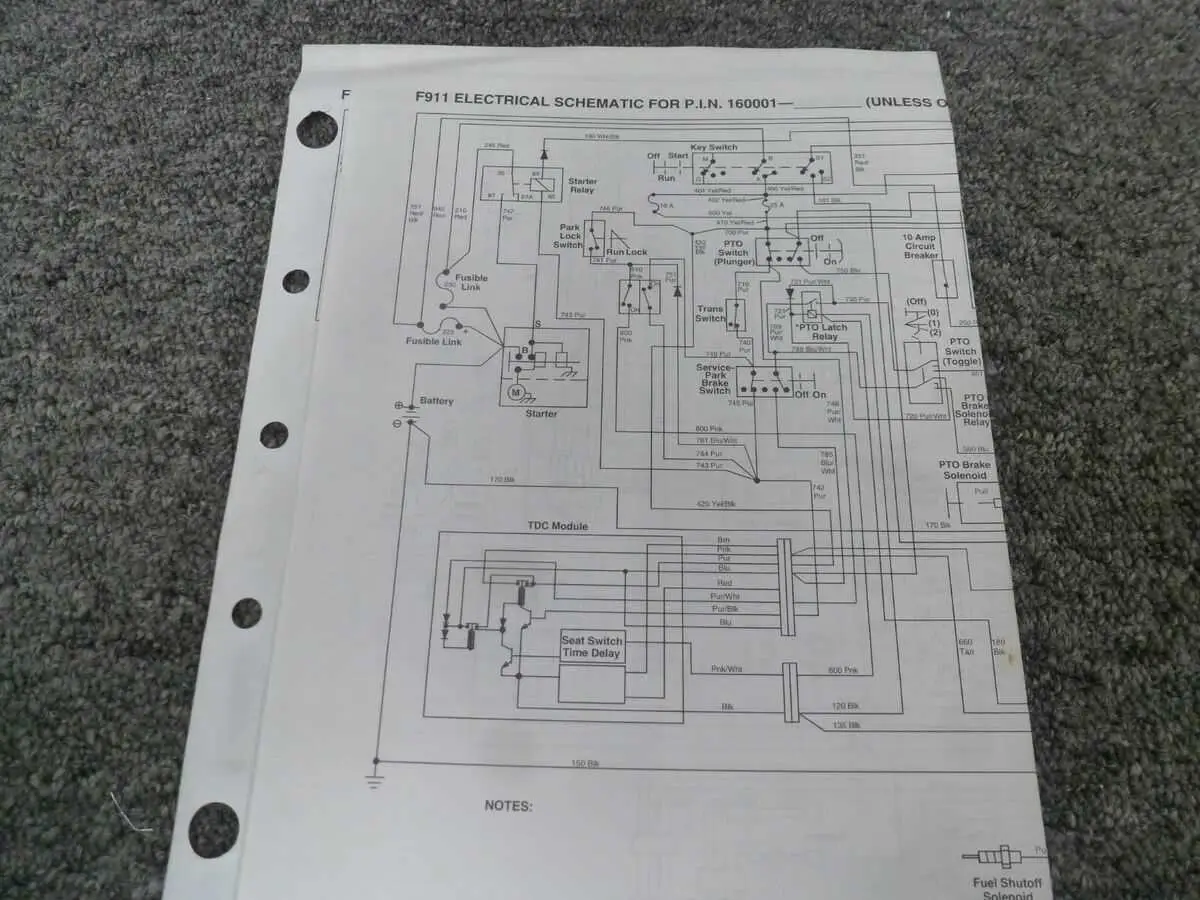

Diagrama de cableado John Deere 120
El diagrama de cableado del John Deere 120 es crucial para identificar y corregir problemas eléctricos. Asegúrate de contar con el esquema correcto antes de realizar cualquier reparación o mantenimiento.
El primer paso es verificar el sistema de alimentación. La batería debe estar conectada adecuadamente a los cables positivos y negativos, y su voltaje debe ser revisado. Un voltaje bajo puede afectar el rendimiento del sistema eléctrico.
- Conexión de la batería: Revisa que el cable positivo esté conectado al terminal positivo de la batería, y el negativo al terminal negativo. Esto garantiza el flujo correcto de electricidad hacia el sistema.
- Fusibles: Verifica el estado de los fusibles en el sistema eléctrico. Los fusibles quemados interrumpen el flujo de corriente y pueden afectar varios componentes, como el motor o las luces.
- Interruptores y conexiones: Inspecciona todos los interruptores y cables de conexión. Las conexiones sueltas o corroídas pueden causar cortocircuitos y fallos en el sistema eléctrico.
En el diagrama, los cables están representados con colores específicos para facilitar la identificación. El cableado correcto es fundamental para garantizar el funcionamiento del sistema eléctrico de manera segura y eficaz.
Al realizar reparaciones o reemplazos, sigue las recomendaciones del fabricante sobre el tipo de cable y las especificaciones para evitar daños o fallos futuros en el sistema eléctrico.
- Cableado de los interruptores: Cada interruptor tiene una ruta de cableado asignada. Asegúrate de que estén conectados según el diagrama original para evitar fallos.
- Reemplazo de cables: Si algún cable está dañado, reemplázalo por uno con las mismas especificaciones de amperaje y resistencia. Esto es importante para mantener la estabilidad del sistema eléctrico.
El diagrama de cableado del John Deere 120 facilita la reparación y el mantenimiento del sistema eléctrico, asegurando su correcta operación. Utiliza siempre diagramas actualizados para evitar errores de conexión y garantizar la seguridad del equipo.
Ubicación de los componentes eléctricos principales en el John Deere 120
Los componentes eléctricos principales en el John Deere 120 están distribuidos de forma estratégica para facilitar el acceso y mantenimiento. El interruptor de encendido se encuentra cerca de la parte superior del panel de control, accesible para el operador durante la operación del vehículo.
La batería está ubicada bajo el asiento, en un compartimiento cerrado para evitar daños y mantener la seguridad. Asegúrate de verificar la batería periódicamente para garantizar su buen estado, especialmente en climas extremos.
El motor de arranque se encuentra cerca del motor, junto al volante de inercia. Está conectado al sistema de encendido para garantizar un arranque eficiente del motor.
El alternador se sitúa en la parte frontal del motor, conectado a la correa que permite su funcionamiento. Este componente es esencial para la recarga de la batería durante el uso del tractor.
Los fusibles principales están localizados en una caja de fusibles cerca del motor, facilitando su reemplazo en caso de fallos eléctricos. La caja está protegida por una tapa de fácil acceso.
El sistema de luces tiene conexiones específicas ubicadas en la parte frontal y trasera del vehículo, lo que permite un control fácil de las luces de trabajo y de posición.
Los sensores de temperatura y de nivel de combustible están situados cerca de los puntos de monitoreo para un fácil acceso y lectura por parte del operador.
Pasos para reparar o reemplazar cables dañados en el John Deere 120
Inspecciona el cable dañado para identificar el área exacta del problema. Si el daño es visible, corta el cable alrededor del área afectada con cortadores de alambre.
Prepara el nuevo cable cortando una sección del mismo tamaño que el cable dañado. Asegúrate de que el material sea adecuado para soportar las condiciones del sistema eléctrico del John Deere 120.
Retira el aislamiento de ambos extremos del nuevo cable usando una herramienta de pelado, dejando suficiente longitud de conductor expuesto para hacer las conexiones correctamente.
Conecta el nuevo cable en el mismo punto donde el cable anterior estaba conectado. Usa conectores adecuados o suelda los cables, asegurándote de que la conexión esté firme y segura.
Después de realizar la conexión, asegúrate de aislar adecuadamente las áreas expuestas del cable con cinta aislante para evitar cortocircuitos.
Verifica la reparación conectando el sistema eléctrico y revisando que todo funcione correctamente. Si hay fallos, revisa las conexiones nuevamente para corregir cualquier error.
Solución de problemas comunes en el sistema de cableado del John Deere 120
Si el sistema eléctrico del John Deere 120 presenta fallos, comienza por verificar la batería. Asegúrate de que esté completamente cargada y en buen estado. Si la batería está descargada o dañada, reemplázala antes de continuar con otras comprobaciones.
Revisa los fusibles del sistema. Si un fusible está quemado, sustitúyelo por uno nuevo con las mismas especificaciones. Un fusible quemado puede ser la causa de que ciertos componentes eléctricos no funcionen correctamente.
Inspecciona todos los cables en busca de señales de desgaste o daños. A menudo, los cables se desgastan debido a la exposición al sol, el agua o el roce con otras partes del tractor. Si encuentras cables dañados, repáralos o reemplázalos inmediatamente. El uso de cinta aislante puede ser una solución temporal, pero es preferible reemplazar el cable por completo para evitar futuros problemas.
Verifica las conexiones de los cables. Asegúrate de que todos los cables estén firmemente conectados y sin signos de corrosión. Las conexiones sueltas o corroídas pueden generar fallos en el sistema eléctrico, provocando interrupciones en el suministro de energía a los componentes.
Examina el interruptor de encendido. Si el tractor no enciende, puede ser un problema con el interruptor de encendido. Comprueba si el interruptor está en buen estado y si está enviando corriente correctamente. Si el interruptor está defectuoso, reemplázalo.
Si el problema persiste, realiza una comprobación del alternador. Un alternador defectuoso puede causar que la batería no se recargue correctamente. Usa un multímetro para verificar la salida del alternador y asegúrate de que esté funcionando dentro de los parámetros recomendados por el fabricante.
Por último, asegúrate de que el sistema de tierra esté correctamente conectado. Un mal contacto en el sistema de tierra puede generar problemas eléctricos en varios componentes del tractor. Limpia cualquier corrosión y asegúrate de que la conexión esté firme y sin interrupciones.
