Ubica rápidamente cada fusible del John Deere 115 revisando el diagrama para identificar los circuitos correspondientes. Esto permite detectar fallas eléctricas sin desmontar componentes innecesarios y reducir tiempos de mantenimiento.
Comprende la disposición de los fusibles y relés siguiendo las etiquetas del diagrama. Cada número y símbolo indica la función específica, como luces, arranque, sistema hidráulico o indicadores de panel, facilitando reparaciones precisas.
Verifica amperajes y conexiones antes de reemplazar cualquier fusible. Usar un fusible incorrecto puede causar sobrecalentamiento o daño al sistema eléctrico, mientras que un diagrama detallado asegura seguridad y funcionalidad óptima.
Aplica el diagrama para diagnóstico preventivo inspeccionando regularmente cada circuito. Detectar un fusible quemado o un relé defectuoso a tiempo evita interrupciones operativas y mantiene el tractor John Deere 115 funcionando de manera confiable.
Diagrama de la caja de fusibles automática del John Deere 115

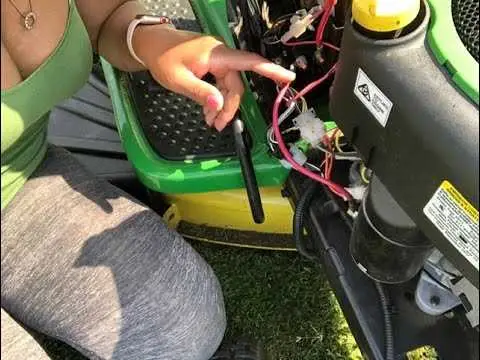

Ubica la caja de fusibles automática en el compartimento del motor, cerca de la batería. Identifica claramente cada fusible según el diagrama impreso en la tapa o en el manual del operador.
Fusible principal: Protege el sistema eléctrico general. Comprueba su continuidad si el tractor no enciende o si hay pérdida total de energía.
Fusibles de accesorios: Incluyen luces, encendido y sistemas hidráulicos. Verifica cada fusible específico si un componente deja de funcionar. Sustituye solo con fusibles del amperaje indicado en el diagrama.
Fusibles del motor: Controlan el arranque y la gestión electrónica. Un fusible fundido puede provocar fallas en la inyección o en el sistema de arranque automático.
Al reemplazar un fusible, asegúrate de apagar el tractor y desconectar la batería. Inserta el fusible nuevo firmemente, respetando la posición y la polaridad si aplica. Evita usar fusibles improvisados o de mayor amperaje, ya que esto puede dañar el sistema eléctrico.
Revisa periódicamente la caja de fusibles para detectar corrosión o conexiones sueltas. Mantener los contactos limpios asegura un funcionamiento estable y reduce el riesgo de cortocircuitos.
Identificación de cada fusible y su función en el John Deere 115
Revisa el fusible F1 de 10 A, que protege el sistema de arranque y asegura que el motor pueda encender sin sobrecargas eléctricas. Mantén este fusible en buen estado para evitar fallos al poner en marcha el tractor.
El fusible F2 de 15 A controla las luces delanteras y traseras, garantizando que la iluminación funcione correctamente durante el trabajo nocturno o en condiciones de poca visibilidad. Sustituye inmediatamente si se quema para mantener la seguridad operacional.
F3 de 20 A está destinado al sistema de accesorios eléctricos, como el encendedor y tomas de corriente auxiliares. Este fusible evita que los dispositivos conectados dañen el circuito principal.
F4 de 10 A protege el indicador de combustible y los medidores del tablero, asegurando lecturas precisas sin riesgo de cortocircuitos que puedan deshabilitar los instrumentos.
F5 de 25 A está dedicado al sistema hidráulico eléctrico, evitando daños en las bombas y válvulas cuando hay picos de corriente. Mantén este fusible original para conservar la fiabilidad del sistema.
F6 de 15 A cubre el sistema de señalización, incluyendo intermitentes y bocina, asegurando que las alertas visuales y sonoras funcionen sin interrupciones durante el manejo en exteriores.
F7 de 10 A protege los relés de control del motor y el módulo electrónico, evitando que sobrecargas afecten la programación y la gestión del motor.
F8 de 5 A está dedicado al sistema de alarma de seguridad y sensores menores, previniendo fallas en la comunicación de advertencias al operador.
Identifica cada fusible con claridad y mantén un juego de repuestos adecuado, reemplazando solo por fusibles del mismo amperaje para evitar daños eléctricos.
Cómo localizar y reemplazar fusibles dañados paso a paso
Verifica el manual del John Deere 115 para identificar la ubicación exacta de la caja de fusibles automática. Generalmente se encuentra cerca del tablero de instrumentos o bajo el capó, accesible sin herramientas especiales.
- Apaga completamente el motor y desconecta la batería para evitar cortocircuitos o descargas eléctricas.
- Abre la tapa de la caja de fusibles y localiza el diagrama interior, que indica la función de cada fusible y su amperaje.
- Inspecciona visualmente cada fusible: busca filamentos rotos, manchas negras o cristales de vidrio dañados.
- Si tienes un multímetro, verifica continuidad de los fusibles sospechosos ajustando el instrumento a modo de ohmímetro y midiendo de un extremo al otro.
- Retira el fusible dañado usando un extractor de fusibles o con cuidado con los dedos, evitando ejercer presión excesiva que pueda dañar la base.
- Selecciona un fusible de reemplazo con el mismo amperaje y tipo indicado en el diagrama para evitar sobrecargas eléctricas.
- Inserta el nuevo fusible firmemente en su ranura correspondiente, asegurándote de que esté alineado correctamente y sin holguras.
- Cierra la tapa de la caja de fusibles y reconecta la batería.
- Enciende el motor y verifica que todos los sistemas relacionados con el fusible reemplazado funcionen correctamente.
- Si persiste un fallo eléctrico, revisa circuitos adyacentes o considera la revisión de un técnico especializado.
Mantener un juego de fusibles de repuesto en el tractor facilita reemplazos inmediatos y evita interrupciones prolongadas durante el trabajo.
Solución de problemas eléctricos comunes usando el diagrama de fusibles
Identifica primero el fusible que corresponde al circuito que presenta falla. Consulta el diagrama de la caja de fusibles del John Deere 115 para ubicarlo con precisión.
Si un accesorio eléctrico, como las luces delanteras o la toma de fuerza, deja de funcionar, revisa el fusible asignado usando un probador de continuidad. Un fusible fundido se debe reemplazar inmediatamente por otro del mismo amperaje.
Para interrupciones intermitentes, inspecciona también los contactos y soportes de los fusibles. La corrosión o conexiones flojas pueden generar falsos contactos que simulan un fusible fundido.
En caso de que varios sistemas eléctricos fallen al mismo tiempo, verifica el fusible principal o los fusibles que protegen la alimentación general. Reemplázalos si muestran signos de daño, prestando atención al amperaje indicado en el diagrama.
Evita usar fusibles de mayor capacidad, ya que pueden permitir sobrecargas y dañar componentes sensibles. Mantén siempre a mano un juego de fusibles de repuesto compatibles según el diagrama.
Para diagnósticos más rápidos, marca cada fusible revisado y registra cualquier hallazgo. Esto facilita localizar patrones de fallas repetitivas y reduce tiempo en reparaciones futuras.
