Si necesitas reparar o mantener tu cortadora John Deere 112, tener a la mano un diagrama de cableado claro es fundamental. Este diagrama te permite identificar rápidamente los componentes eléctricos y sus conexiones, facilitando la solución de problemas o la instalación de nuevas piezas. Conocer el diagrama también te ahorrará tiempo y evitará errores al realizar tareas de mantenimiento.
Para trabajar de manera precisa, primero asegúrate de contar con un diagrama actualizado. A menudo, las conexiones y los componentes pueden variar según el año de fabricación o las modificaciones previas. Utilizar un diagrama de cableado incorrecto podría generar confusión y prolongar innecesariamente las reparaciones. Asegúrate de verificar el modelo exacto antes de comenzar.
En el diagrama, los cables están claramente identificados por colores y números, lo que te ayudará a seguir cada circuito sin dificultad. Si encuentras cables desgastados o mal conectados, este diagrama te orientará sobre la manera correcta de reemplazarlos o reconectarlos. Al seguir las indicaciones del diagrama de manera detallada, puedes evitar fallos eléctricos que afecten el rendimiento de tu máquina.

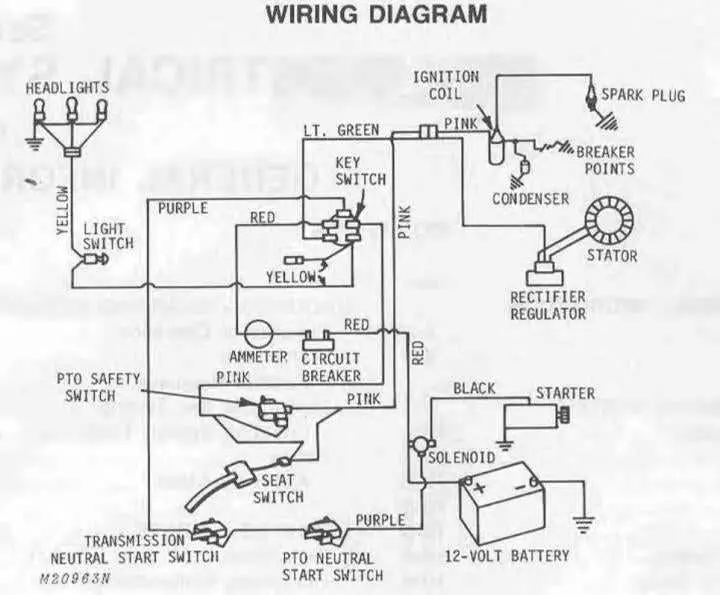

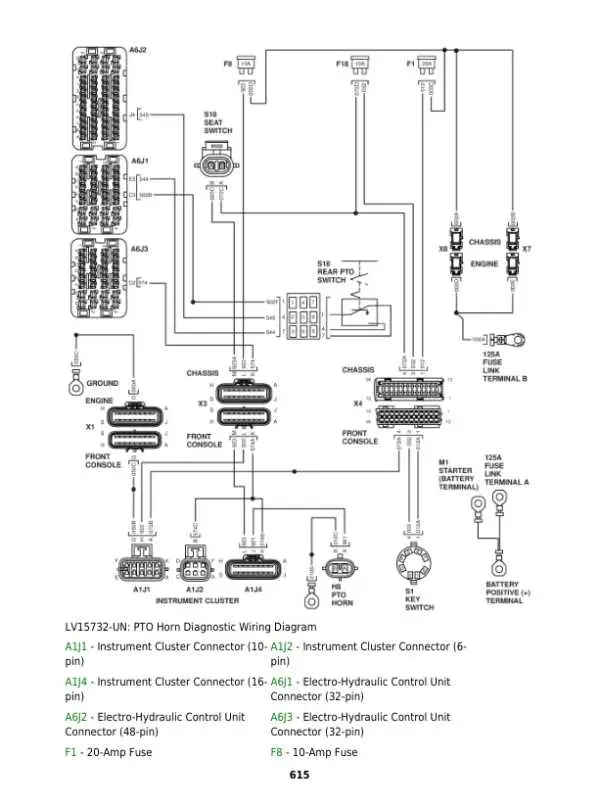

Diagrama de cableado de John Deere 112
Para resolver problemas de cableado en un John Deere 112, primero es importante contar con el diagrama adecuado. Este diagrama te ayudará a identificar las conexiones correctas entre los componentes eléctricos, garantizando que el sistema funcione correctamente. Asegúrate de tener el esquema de cables actualizado, ya que las versiones pueden variar dependiendo del modelo y año de fabricación.
En el diagrama, cada componente está claramente señalado: desde el motor y el interruptor de encendido hasta las conexiones del alternador y el sistema de arranque. Cada línea representa un cable específico, y los colores o números indican su función. Por ejemplo, los cables rojos suelen ser de alimentación positiva, mientras que los cables negros se utilizan para las conexiones a tierra.
Revisa minuciosamente cada conexión. Si el motor no arranca o presenta fallos intermitentes, verifica los cables que van del interruptor de encendido a la bobina y al solenoide de arranque. Un cable suelto o en mal estado puede ser la causa de un funcionamiento defectuoso.
Los interruptores de seguridad, que están conectados al sistema de encendido, deben ser revisados también. Un cable cortado o desconectado en este sistema puede evitar que el motor arranque. Además, asegúrate de que el regulador de voltaje esté correctamente conectado a la batería y al alternador. Un mal funcionamiento aquí puede causar problemas con el sistema de carga.
Si tienes dudas sobre los colores de los cables o sus funciones, consulta siempre el manual de servicio específico de tu modelo. La precisión en la reconexión de cada componente es clave para el buen desempeño de tu tractor John Deere 112.
Conexión y ubicación de los componentes principales en el diagrama
Para una correcta conexión de los componentes en el diagrama del John Deere 112, es necesario identificar y conectar adecuadamente cada pieza. El motor, por ejemplo, debe estar conectado al interruptor de encendido mediante un cable de alimentación adecuado. El relé de arranque se coloca cerca del motor y conecta con la batería a través de un cable grueso que garantice un flujo constante de corriente.
El interruptor de encendido se ubica generalmente en el panel frontal. Este interruptor tiene varias terminales que controlan la conexión de los cables hacia el motor, el relé de arranque y el sistema de luces. Los cables deben estar conectados según el color indicado en el diagrama, para evitar fallos de conexión.
El sistema de luces, tanto las delanteras como las traseras, debe conectarse a un interruptor de luces situado en el manillar o el panel de control. Es importante que los cables de las luces no se crucen con los cables del sistema de arranque, ya que esto podría provocar un cortocircuito.
El solenoide, que controla el encendido del motor, se conecta al relé de arranque. Asegúrese de que el solenoide esté correctamente montado en la parte inferior del motor para evitar interferencias con otros componentes del sistema eléctrico.
La batería debe estar conectada a tierra mediante un cable negro, mientras que el cable positivo debe ir al sistema de encendido, como se indica en el diagrama de cables. Es importante verificar que todos los terminales estén bien ajustados para evitar cualquier pérdida de corriente.
El regulador de voltaje también debe ser conectado correctamente a la batería y al sistema de carga, asegurando que no haya sobrecarga ni descargas. Para facilitar la instalación, sigue cada paso del diagrama con atención y asegúrate de que cada componente esté conectado en la ubicación correcta.
Cómo interpretar el diagrama de cableado para solucionar fallos eléctricos comunes
Identifica los componentes clave: cada parte del diagrama tiene un símbolo específico. Asegúrate de comprender qué representa cada uno (batería, interruptor, motor, etc.) para relacionarlo con la ubicación de los cables. Los diagramas suelen tener líneas continuas para representar cables y flechas para mostrar el flujo de corriente.
Verifica las conexiones de tierra. Asegúrate de que los cables que conectan a tierra estén bien representados y sin interrupciones. Un mal contacto en tierra es una causa común de fallos eléctricos.
Revisa los interruptores y fusibles. A menudo, los fallos en estos componentes impiden el funcionamiento del sistema eléctrico. Localiza su posición en el diagrama y asegúrate de que estén en la posición correcta y funcional.
Analiza el voltaje. El diagrama puede incluir valores de voltaje a lo largo de los cables. Compara estos valores con los niveles esperados para detectar posibles caídas de tensión.
Busca cortocircuitos y sobrecargas. Si hay un corte abrupto o una conexión incorrecta en el diagrama, es probable que cause un corto o una sobrecarga. Verifica las rutas de corriente y asegúrate de que no haya cables mal conectados o sobrecargados.
Localiza los puntos de control. Los interruptores de encendido y apagado, así como los relés, son clave para solucionar fallos. Comprueba si están correctamente representados y operativos en el diagrama.
- Asegúrate de que los cables estén conectados correctamente en cada punto de control.
- Verifica que los relés reciban señal en la entrada y envíen corriente al componente adecuado.
Revisa los valores de resistencia. Los diagramas también pueden incluir indicaciones de resistencia en ciertos puntos. Compara estos valores con los que debe tener el circuito bajo condiciones normales.
Haz pruebas con un multímetro. Después de interpretar el diagrama, usa un multímetro para verificar la continuidad de los cables, la correcta distribución de voltaje y la funcionalidad de los componentes.
Pasos para reemplazar o reparar cables defectuosos en el John Deere 112
Reemplaza los cables dañados en el John Deere 112 para asegurar un rendimiento óptimo. Primero, localiza el cable defectuoso siguiendo el diagrama de cableado. Usa un multímetro para confirmar que hay una interrupción en el flujo de electricidad. Si el cable está quemado o tiene conexiones rotas, necesitarás cortar la parte dañada y retirar el aislamiento con una herramienta adecuada.
Asegúrate de usar cables de la misma especificación que los originales, preferentemente cables resistentes a la intemperie. Haz las conexiones con terminales de alta calidad, asegurándote de que queden firmemente sujetas para evitar futuros problemas de contacto. Si el cable es muy largo, corta el exceso, pero deja un poco de margen para ajustes futuros.
Después de reemplazar el cable, revisa toda la conexión. Prueba el sistema encendiendo el motor y verificando que todos los componentes eléctricos, como luces, encendido y arranque, funcionen correctamente. Revisa las conexiones periódicamente para detectar cualquier signo de desgaste o daño.
Si no tienes experiencia con reparaciones eléctricas, considera la posibilidad de consultar a un profesional para evitar errores que puedan causar más daños al sistema eléctrico del tractor.
