Para solucionar problemas en el John Deere 111, consulta el diagrama de cableado. Este diagrama es clave para identificar las conexiones eléctricas y los componentes del sistema de encendido, luces y otros sistemas eléctricos del tractor.
El diagrama muestra cómo se conectan los cables entre los fusibles, interruptores, relés y otros componentes. Asegúrate de verificar cada conexión para prevenir fallos eléctricos que puedan afectar el funcionamiento del equipo. Es importante que cada cable esté en su lugar correcto para garantizar la continuidad del sistema.
También puedes utilizar el diagrama para reemplazar partes defectuosas. Por ejemplo, si un fusible se ha quemado, el diagrama te indicará cuál es el adecuado según el circuito afectado. Reemplaza siempre los componentes dañados con piezas originales para evitar problemas futuros.

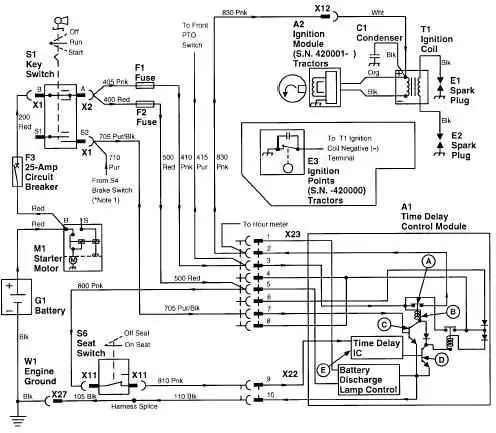

Diagrama de cableado John Deere 111
Para realizar el cableado del John Deere 111 correctamente, sigue el diagrama específico que indica cómo conectar cada componente. Asegúrate de identificar los cables según su color y número, ya que esto garantizará que los circuitos estén conectados de manera adecuada.
El cableado básico incluye conexiones para el motor, interruptores, luces y el sistema de arranque. Comienza verificando el terminal de la batería, ya que todos los componentes eléctricos se alimentan de ahí. El cable rojo debe ir al terminal positivo de la batería, mientras que el negro conecta al negativo.
En el motor, el cable de arranque se conecta directamente al solenoide. Verifica que no haya daños en los cables de encendido, ya que esto puede afectar el rendimiento del motor. Asegúrate de que el interruptor de encendido esté correctamente instalado y conectado a los cables correspondientes de la bobina.
El diagrama también incluye la ubicación de los fusibles, que deben ser revisados periódicamente para evitar sobrecargas. El diagrama puede variar ligeramente según el año del modelo, por lo que es importante asegurarse de tener la versión correcta para tu máquina.
Por último, revisa todas las conexiones con un multímetro para comprobar la continuidad eléctrica. Esto evitará posibles fallas y mejorará la seguridad de la instalación.
Ubicación y conexiones principales del cableado
La ubicación de los cables en el John Deere 111 es clave para mantener su correcto funcionamiento. El sistema de cableado está distribuido principalmente en la parte trasera y frontal del motor, cerca de la batería y del sistema de encendido. Los cables que conectan los componentes eléctricos, como el interruptor de encendido, los fusibles y el alternador, deben ser revisados periódicamente para evitar posibles cortocircuitos o fallos de conexión.
Los cables principales se agrupan en mazos, los cuales van conectados a la caja de fusibles y al sistema de encendido. La caja de fusibles está ubicada cerca de la batería, lo que facilita el acceso para la revisión o reemplazo de fusibles quemados. La conexión entre el motor y la batería es directa y debe estar asegurada con un conector bien aislado para evitar pérdidas de energía.
Es recomendable verificar que todos los conectores estén bien ajustados y que no haya signos de desgaste o corrosión, especialmente en las conexiones que van hacia el alternador y el regulador de voltaje. En caso de que se detecte alguna anomalía, es mejor reemplazar el cable afectado antes de que cause daños mayores en el sistema eléctrico del tractor.
Cómo interpretar el diagrama eléctrico del John Deere 111
Para interpretar correctamente el diagrama eléctrico del John Deere 111, comienza identificando los componentes principales como el interruptor de encendido, los fusibles y el motor de arranque. Cada símbolo en el diagrama representa una parte específica del sistema eléctrico del tractor, y entender su función es clave.
Las líneas en el diagrama muestran los cables que conectan los distintos componentes. Asegúrate de seguir cada línea desde el origen hasta el destino, observando posibles interrupciones o fusibles que puedan cortar el flujo eléctrico en caso de un fallo.
Presta atención a los colores de los cables representados en el diagrama. Estos colores corresponden a los cables reales en el tractor y facilitan la identificación de conexiones específicas. Por ejemplo, el cable rojo generalmente está relacionado con la alimentación positiva, mientras que el negro es comúnmente el cable a tierra.
Identifica los terminales de los interruptores, relés y otros dispositivos de control. Cada uno tiene una representación en el diagrama que muestra cómo se conecta al resto del sistema eléctrico. El conocimiento de la ubicación de cada componente te permitirá realizar pruebas más eficaces si es necesario reparar o reemplazar una parte.
Una vez que te familiarices con el diagrama, verifica las conexiones de los fusibles. Los fusibles están diseñados para proteger los circuitos y evitar sobrecargas. En el diagrama, cada fusible está asociado con un número que indica su valor en amperios, lo que te ayudará a reemplazarlo correctamente en caso de que se queme.
Si necesitas diagnosticar un problema eléctrico, comienza por verificar los fusibles, las conexiones a tierra y las conexiones de los interruptores, ya que son las áreas más comunes donde pueden ocurrir fallos.
Solución de problemas comunes relacionados con el cableado
Si el sistema eléctrico de tu John Deere 111 presenta fallas, sigue estos pasos para identificar y solucionar los problemas más comunes relacionados con el cableado.
- Conexiones sueltas o dañadas: Inspecciona las conexiones de los cables para asegurarte de que no estén flojas o corroídas. Un mal contacto puede causar fallos intermitentes o cortes en el suministro eléctrico.
- Fusibles quemados: Verifica los fusibles en la caja de fusibles. Si alguno está quemado, reemplázalo por uno del mismo amperaje para evitar daños en el sistema eléctrico.
- Cables desgastados: Revisa si hay cables pelados o desgastados, lo cual puede ocasionar cortocircuitos. En caso de encontrar cables dañados, repáralos o sustitúyelos inmediatamente.
- Problemas con el interruptor de encendido: Si el motor no arranca, verifica el cableado del interruptor de encendido. Asegúrate de que los cables estén conectados correctamente y sin signos de desgaste.
- Conexión a tierra: Una mala conexión a tierra puede generar fallos eléctricos. Verifica que el cable de tierra esté bien fijado al chasis y que no esté corroído.
Al realizar estos pasos, podrás solucionar la mayoría de los problemas comunes de cableado en tu John Deere 111. Si después de estas verificaciones el problema persiste, podría ser necesario un diagnóstico más profundo por parte de un profesional.
