Verifica y conecta correctamente los cables del encendido siguiendo el diagrama específico para el modelo John Deere 111. Este paso es fundamental para evitar fallas en el arranque o problemas en el sistema eléctrico.
Primero, asegúrate de que la batería esté completamente cargada antes de comenzar con la instalación. Revisa las conexiones de la batería, ya que un contacto sucio o flojo puede afectar el rendimiento del encendido. Utiliza un limpiador de terminales si es necesario.
El diagrama muestra cómo conectar la bobina de encendido, el interruptor de encendido y el conector de la llave. Asegúrate de seguir el orden exacto de los cables según el diagrama. No improvises, ya que una conexión incorrecta puede provocar un mal funcionamiento del motor.
Para asegurar una conexión segura, utiliza cables de alta calidad y verifica que los terminales estén bien ajustados. Asegúrate de que no haya cables pelados o en mal estado, ya que podrían causar un cortocircuito.
Si el motor sigue sin arrancar después de verificar las conexiones, revisa el estado de los componentes clave como el condensador y el interruptor de encendido. Un diagnóstico adecuado te ayudará a identificar problemas adicionales en el sistema.

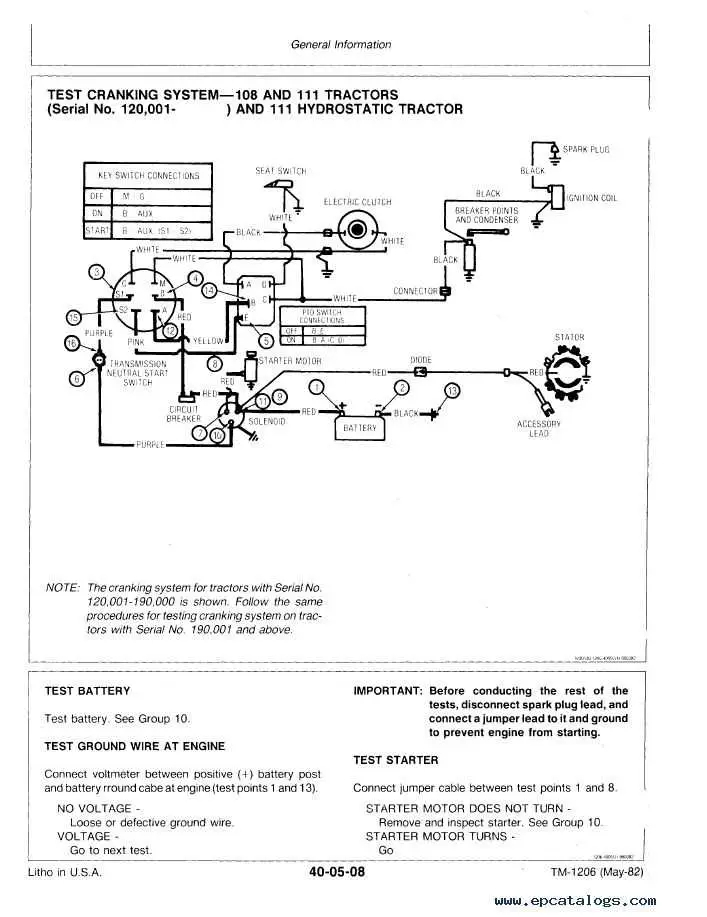

Diagrama de cableado de encendido John Deere 111
Para garantizar que el sistema de encendido del John Deere 111 funcione correctamente, es fundamental seguir el diagrama de cableado con precisión. Asegúrate de identificar correctamente los cables de la batería, el interruptor de encendido y la bobina de encendido, ya que una mala conexión puede afectar el rendimiento del motor.
Conecta el cable negativo de la batería al chasis del tractor. Luego, conecta el cable positivo de la batería al interruptor de encendido. Desde el interruptor, el cable debe ir hacia la bobina de encendido, donde se distribuirá la corriente necesaria para generar la chispa en las bujías.
Verifica que todos los cables estén firmemente conectados y que no haya signos de corrosión o daño. Si encuentras cables deshilachados o quemados, reemplázalos inmediatamente para evitar fallos en el sistema de encendido.
El cable que conecta la bobina con la bujía debe ser inspeccionado para asegurar que esté en buen estado y sin interferencias. Un mal contacto en esta parte puede impedir que el motor arranque correctamente. Asegúrate de que el diagrama esté bien seguido, ajustando los cables según las indicaciones para evitar cortocircuitos.
Finalmente, comprueba el sistema de puesta a tierra. Un mal contacto a tierra puede causar un mal funcionamiento del sistema de encendido, así que asegúrate de que el cable de tierra esté bien conectado al motor y al chasis.
Identificación de los componentes clave en el diagrama de encendido
En el diagrama de encendido del John Deere 111, los componentes clave que se deben identificar son la batería, el interruptor de encendido, la bobina, el condensador, y el distribuidor. Estos elementos son fundamentales para el funcionamiento adecuado del sistema eléctrico del motor.
La batería proporciona la energía necesaria para el arranque del motor. Asegúrate de que la polaridad sea correcta y que los cables estén conectados firmemente. Un error común es la conexión incorrecta de los cables, lo que puede causar fallos en el encendido.
El interruptor de encendido controla el flujo de corriente hacia la bobina. Verifica que el interruptor esté en buen estado y que no haya conexiones flojas o corrosión en los terminales, ya que esto puede interferir con el encendido del motor.
La bobina es responsable de generar la chispa que enciende la mezcla de aire y combustible. Asegúrate de que los cables de la bobina estén en su lugar y que no haya daño en la bobina misma, ya que una bobina defectuosa puede evitar el arranque del motor.
El condensador, ubicado cerca de la bobina, ayuda a evitar chispas excesivas y a mejorar la eficiencia del sistema. Comprueba que el condensador esté conectado correctamente y sin daños. Un condensador dañado puede afectar la intensidad de la chispa.
Finalmente, el distribuidor dirige la corriente eléctrica a las bujías en el momento adecuado. Revisa que el distribuidor y sus componentes estén en buen estado y libres de suciedad o desgaste excesivo, ya que estos factores pueden interrumpir la secuencia de encendido.
Pasos para realizar una conexión correcta del sistema de encendido
Para garantizar una conexión adecuada en el sistema de encendido del John Deere 111, sigue estos pasos detallados:
1. Desconectar la batería: Antes de manipular cualquier componente eléctrico, asegúrate de desconectar la batería para evitar cortocircuitos o descargas accidentales.
2. Verificar el diagrama de cableado: Utiliza el diagrama de cableado específico para el modelo John Deere 111. Confirma que todos los cables estén en el lugar correcto según el manual.
3. Conectar el interruptor de encendido: Conecta el interruptor de encendido al terminal de la bobina. Asegúrate de que la conexión esté firme y libre de corrosión.
4. Verificar las conexiones de la bobina: Revisa las conexiones de la bobina y asegúrate de que los cables de alta tensión estén correctamente conectados. La bobina debe estar firmemente sujeta para evitar fallos.
5. Revisar el sistema de puesta a tierra: Verifica que el sistema de puesta a tierra esté bien conectado y en buen estado. Una mala conexión a tierra puede causar fallos de encendido.
6. Comprobar el estado de las bujías: Asegúrate de que las bujías estén en buen estado y correctamente instaladas. Reemplaza cualquier bujía desgastada o dañada.
7. Probar el sistema de encendido: Después de conectar todo, vuelve a conectar la batería y prueba el sistema de encendido. Enciende el motor y verifica que funcione sin interrupciones ni fallos.
8. Inspeccionar el sistema periódicamente: Una vez realizado el montaje, realiza inspecciones periódicas para asegurar que todas las conexiones sigan intactas y no haya desgaste en los componentes del sistema.
Solución de problemas comunes en el sistema de encendido del John Deere 111
Para resolver problemas en el sistema de encendido del John Deere 111, sigue estos pasos específicos que pueden ayudarte a identificar y corregir fallas comunes.
1. Verifica la batería. Asegúrate de que la batería tenga suficiente carga y esté en buen estado. Una batería descargada o defectuosa puede impedir que el motor arranque correctamente.
2. Revisa el interruptor de encendido. Si el interruptor de encendido está dañado o no funciona correctamente, el motor no recibirá energía para arrancar. Inspecciona si el interruptor responde al girar y sustituye si es necesario.
3. Inspecciona el cableado de encendido. Examina cuidadosamente todos los cables que conectan los componentes del sistema de encendido. Busca cables sueltos, desgastados o con conexiones oxidadas. Asegúrate de que todos los cables estén firmemente conectados.
4. Comprueba el sistema de encendido. Un mal funcionamiento de la bobina o del condensador puede provocar fallos en el encendido. Realiza una prueba de resistencia para asegurarte de que la bobina esté operando correctamente.
5. Examina el distribuidor. Si el distribuidor no está girando correctamente o tiene piezas desgastadas, esto puede afectar la distribución de la chispa al motor. Lubrica las piezas móviles y asegúrate de que el rotor esté en buen estado.
6. Reemplaza las bujías. Las bujías desgastadas o sucias pueden dificultar la combustión. Inspecciona las bujías y cámbialas si presentan signos de desgaste o suciedad excesiva.
7. Ajusta el tiempo de encendido. Un tiempo de encendido incorrecto puede causar que el motor no arranque o funcione de manera ineficiente. Asegúrate de que el tiempo de encendido esté ajustado correctamente según las especificaciones del fabricante.
8. Inspecciona el regulador de voltaje. Un regulador de voltaje defectuoso puede impedir que el sistema de encendido reciba el voltaje necesario. Verifica el regulador y reemplázalo si es necesario.
9. Verifica el sistema de aterrizaje. Asegúrate de que el sistema de aterrizaje esté funcionando correctamente. Si hay problemas con la conexión a tierra, el encendido no recibirá la señal adecuada, lo que puede causar fallos en el arranque.
10. Prueba el interruptor de seguridad. Algunos modelos de John Deere 111 tienen interruptores de seguridad que impiden el arranque del motor si no se cumplen ciertas condiciones. Verifica que el interruptor de seguridad esté funcionando correctamente y no esté bloqueando el arranque.
