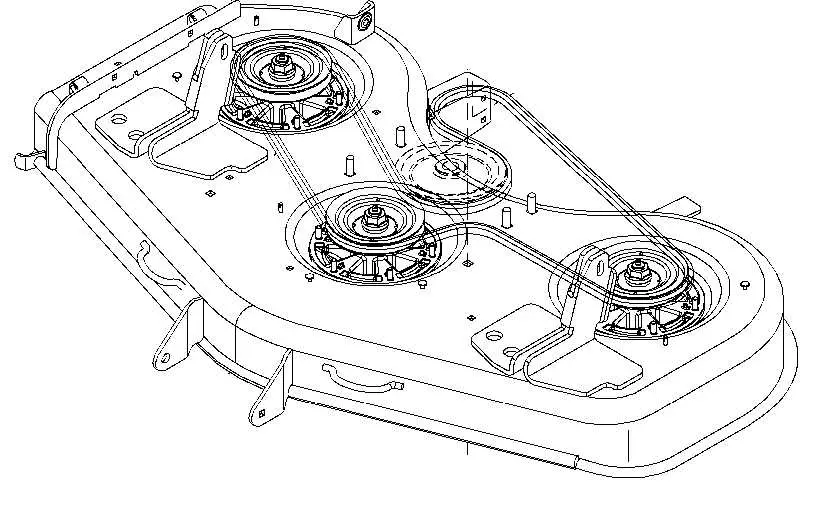

Para instalar correctamente la plataforma del John Deere 111, comienza alineando los soportes delanteros con los puntos de fijación del chasis. Asegúrate de que los pernos de montaje de 5/16 pulgadas estén firmemente ajustados, manteniendo una separación uniforme de 24 pulgadas entre los extremos de la plataforma.
Verifica que la correa de transmisión principal pase libremente por las poleas sin interferencias. Ajusta el tensor de la correa según las indicaciones del diagrama, manteniendo una tensión de aproximadamente 10 libras para evitar desgaste prematuro.
Instala los brazos de elevación conectándolos al bastidor trasero, asegurando que los pasadores de 1/2 pulgada queden bloqueados con chavetas. Confirma la nivelación de la plataforma utilizando un nivel de burbuja; la diferencia máxima permitida entre los lados es de 1/8 de pulgada.
Después del montaje, comprueba el funcionamiento del interruptor de seguridad de la plataforma y realiza una prueba de corte en un área controlada. Ajusta la altura de corte mediante los pernos de regulación, siguiendo los valores recomendados en el diagrama, para garantizar un corte uniforme y sin esfuerzo adicional del motor.
Guía práctica para el montaje de la plataforma del John Deere 111
Coloca el tractor sobre una superficie nivelada y bloquea las ruedas traseras para evitar movimientos durante el montaje. Revisa que todos los pernos, tuercas y arandelas necesarios estén a mano antes de iniciar el procedimiento.
Instala primero los soportes laterales de la plataforma, alineando los agujeros con los puntos de anclaje del chasis. Aprieta los pernos solo a mano para permitir ajustes durante el ensamblaje completo.
Coloca la plataforma principal sobre los soportes, asegurándote de que los bordes encajen sin forzar. Verifica la correcta posición de la correa de transmisión y de los ejes de las cuchillas antes de fijar los pernos de manera definitiva.
Aprieta todos los pernos siguiendo un patrón cruzado para garantizar una sujeción uniforme. Revisa el nivel de la plataforma y ajusta los soportes según sea necesario para mantener una altura de corte constante.
Conecta los cables de seguridad y verifica la tensión de la correa de transmisión. Comprueba que las cuchillas giren libremente y que no haya interferencias con los soportes o el chasis del tractor.
Finaliza el montaje aplicando lubricante en los puntos de pivote y articulación indicados en el diagrama de montaje. Realiza una prueba de funcionamiento con el motor apagado para asegurarte de que todos los componentes estén correctamente alineados.
Identificación de piezas y componentes del deck del John Deere 111
Ubica primero la carcasa principal del deck, que sirve de soporte para todos los componentes. Confirma que los soportes laterales estén correctamente alineados y firmemente ajustados a la estructura del tractor.
Identifica las cuchillas de corte y verifica que cada una esté colocada en su eje correspondiente. Asegura que los tornillos de sujeción estén apretados al par recomendado para evitar vibraciones durante el corte.
Revisa las poleas de transmisión y asegúrate de que las correas estén correctamente posicionadas sobre ellas. Comprueba que no presenten desgaste o desalineación que pueda afectar la transmisión de potencia.
Localiza los rodamientos y los ejes de soporte de las cuchillas, confirmando que giren libremente y sin juego excesivo. Lubrica según las especificaciones del fabricante para prolongar su durabilidad.
Verifica la posición de los brazos de ajuste de altura y los resortes de tensión, garantizando que permitan regular la altura del corte de manera uniforme en todo el deck.
Inspecciona las cubiertas de protección y los guardacadenas, asegurando que estén bien sujetos y sin deformaciones que puedan interferir con el funcionamiento seguro del deck.
Comprueba que los tornillos, tuercas y arandelas de todas las conexiones estén presentes y ajustados, evitando piezas sueltas que puedan causar fallos mecánicos o daños al equipo.
Instrucciones paso a paso para fijar el deck al tractor
Coloca el tractor sobre una superficie nivelada y asegúrate de que el freno de estacionamiento esté activado.
Posiciona el deck debajo del chasis del tractor alineando los puntos de montaje delanteros con los soportes del bastidor. Inserta los pasadores de montaje delanteros y asegúralos con los pasadores de seguridad incluidos.
Levanta el deck usando el brazo de elevación del tractor hasta que los puntos de montaje traseros queden alineados con los soportes traseros del bastidor. Inserta los pasadores traseros y verifica que encajen correctamente.
Conecta los brazos de tiro laterales del deck a los puntos correspondientes en el tractor. Ajusta las tuercas y tornillos hasta que queden firmes pero sin forzar el metal.
Instala la correa de transmisión del deck, asegurándote de que esté correctamente colocada en las poleas del motor y del deck. Ajusta la tensión según las especificaciones del fabricante.
Revisa que todos los pasadores, tornillos y tuercas estén asegurados y que el deck se mueva libremente al elevarse y bajarse. Haz una prueba de funcionamiento a baja velocidad para confirmar que el montaje es correcto.
Verificación de alineación y ajustes finales del deck
Coloca el tractor en una superficie plana y bloquea las ruedas para evitar movimientos. Asegúrate de que el deck esté completamente instalado antes de comenzar la verificación de alineación.
Revisa la nivelación del deck de lado a lado:
- Mide la distancia desde el borde inferior del deck hasta el suelo en ambos lados.
- La diferencia máxima permitida suele ser de 3 a 5 mm; ajusta las barras de elevación laterales si es necesario.
Verifica la inclinación del deck de adelante hacia atrás:
- El borde delantero debe estar ligeramente más alto que el trasero, con una pendiente aproximada de 5 a 10 mm.
- Ajusta la barra central de altura o los brazos de soporte según el diagrama de montaje del John Deere 111.
Confirma que todos los pasadores, pernos y tuercas estén apretados:
- Utiliza la llave indicada en el manual para asegurar un torque uniforme en todas las fijaciones.
- Revisa especialmente los puntos de conexión del soporte central y los brazos laterales.

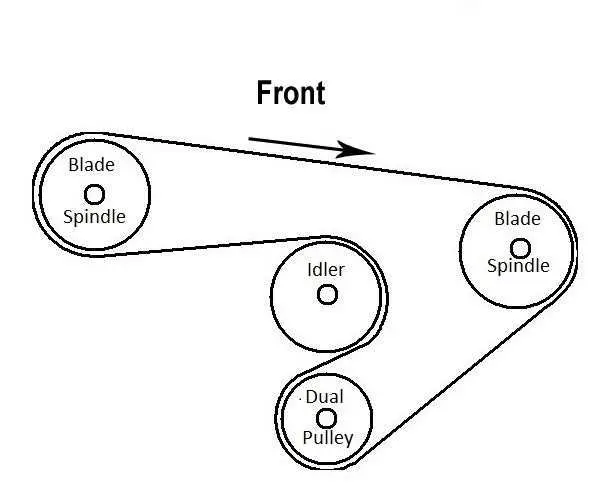

Verifica la alineación de las correas:
- Gira las poleas a mano para asegurar que las correas no se desvíen de su trayectoria.
- Corrige la tensión ajustando el tensor según el diagrama de montaje.
Realiza una prueba de corte a baja velocidad:
- Observa que el deck mantenga una altura uniforme y no toque obstáculos.
- Si se detecta vibración o inclinación, repite los ajustes de nivelación y tensión de correas.
Finaliza aplicando lubricante en todos los puntos móviles indicados en el manual, garantizando un funcionamiento suave y prolongando la vida útil del deck.
