Verifica primero el estado del pedal y el recorrido libre, ya que un ajuste incorrecto puede generar desgaste prematuro en el embrague. El manual del John Deere 1050 recomienda mantener un juego libre de aproximadamente 25 a 30 mm en el pedal para asegurar un acoplamiento y desacoplamiento correctos.

Localiza los componentes principales en el diagrama: el disco de embrague, la placa de presión y el collarín de empuje. Cada parte debe estar correctamente alineada para garantizar la transmisión de potencia sin deslizamientos. Un desajuste en cualquiera de estas piezas puede provocar ruidos metálicos o dificultad al cambiar de marcha.

Antes de desmontar, marca la posición de los tornillos y resortes en el conjunto del embrague. Esta práctica reduce errores durante el montaje y asegura que la presión sobre el disco sea uniforme. Revisa también el estado de los pernos de sujeción y sustituye cualquier pieza que muestre desgaste excesivo o grietas visibles.

Usa siempre el diagrama como guía visual para confirmar la disposición de los componentes. Este esquema facilita la identificación de errores durante el montaje y ayuda a mantener el embrague del John Deere 1050 funcionando de manera confiable bajo carga de trabajo constante.

Diagrama del embrague John Deere 1050

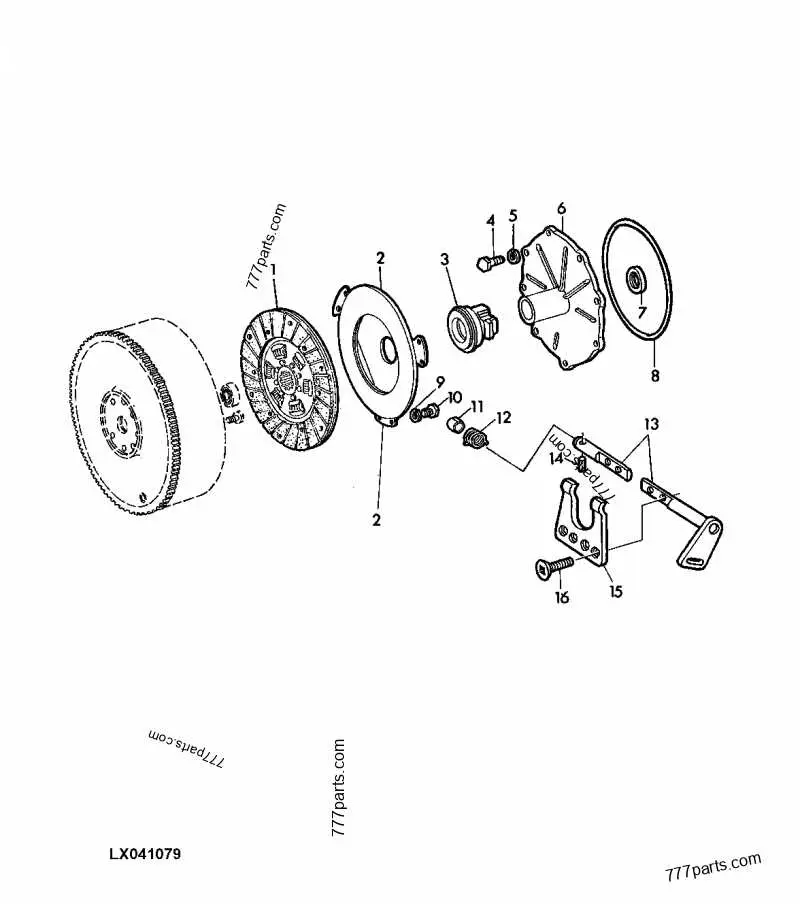

Consulta el diagrama del embrague del John Deere 1050 antes de desmontar cualquier componente. Esto te permitirá identificar con claridad la posición de cada pieza y evitar errores durante el montaje.

  • Volante de inercia: conecta el motor con el embrague y asegura el giro uniforme. Revisa que no presente grietas ni desgaste en la superficie de contacto.
  • Disco de embrague: ubicado entre el volante y la placa de presión. Comprueba que el forro no esté demasiado gastado ni contaminado con aceite.
  • Placa de presión: mantiene el disco firmemente contra el volante. Ajusta los resortes de manera uniforme para garantizar un acoplamiento correcto.
  • Rodamiento de empuje: permite accionar el embrague suavemente. Sustituye el rodamiento si detectas ruidos metálicos o juego excesivo.
  • Horquilla de embrague: transmite el movimiento del pedal al rodamiento. Verifica su alineación y ausencia de desgaste en los puntos de apoyo.

Al usar el diagrama, sigue la secuencia de montaje indicada por el fabricante. Asegura los tornillos con el par de apriete recomendado y revisa la holgura del pedal una vez instalado el conjunto.

Identificación de las piezas principales en el diagrama del embrague

Localiza primero el disco de embrague, ya que transmite la potencia del motor hacia la transmisión. Su posición central en el diagrama permite identificar con claridad las conexiones con las demás piezas.

Ubica el placa de presión, que aplica la fuerza necesaria sobre el disco. En el esquema se muestra unida al volante del motor y su desgaste provoca deslizamientos o pérdida de fuerza.

El volante aparece en la parte posterior del motor y funciona como base de apoyo para el sistema. Revisa que su superficie de contacto esté uniforme para evitar vibraciones.

El cojinete de empuje o throwout bearing se encuentra en la línea del eje de transmisión y actúa cuando presionas el pedal. Su fallo suele manifestarse con ruidos metálicos al accionar el embrague.

Verifica también las horquillas de accionamiento, responsables de mover el cojinete. En el diagrama están representadas como brazos conectados al mecanismo del pedal.

Finalmente, identifica los resortes de diafragma, visibles en la placa de presión. Mantienen la fuerza necesaria para que el embrague permanezca acoplado y su pérdida de tensión reduce el rendimiento del sistema.

Pasos para desmontar y revisar el sistema de embrague

john deere 1050 clutch diagram

Coloca el tractor en una superficie plana y bloquea las ruedas traseras para evitar movimientos. Desconecta la batería antes de comenzar el trabajo para evitar riesgos eléctricos.

Retira la cubierta protectora que rodea la carcasa del embrague y afloja los pernos de sujeción siguiendo un patrón cruzado para evitar tensiones desiguales. Extrae el conjunto del embrague con cuidado y colócalo en una mesa limpia.

Separa el disco de embrague del plato de presión verificando que el material de fricción no esté desgastado más allá de 2 mm. Comprueba que el volante no presente grietas ni marcas de sobrecalentamiento.

Examina los resortes del plato de presión y reemplaza cualquier pieza con pérdida de tensión. Gira el cojinete de empuje con la mano y confirma que no emita ruidos ni tenga juego excesivo; en caso contrario cámbialo por uno nuevo.

Revisa la alineación de las superficies de contacto y limpia todos los componentes con un desengrasante sin residuos. Evita usar abrasivos que puedan dañar las piezas metálicas.

Antes del montaje, lubrica ligeramente el eje de entrada de la transmisión y asegúrate de que el disco de embrague se instale con la cara correcta hacia el volante. Ajusta los pernos del plato de presión en pares opuestos hasta alcanzar el torque especificado por el fabricante.

Guía para volver a montar y ajustar el embrague correctamente

john deere 1050 clutch diagram

Coloca el disco de embrague en el volante motor asegurando que el lado marcado “flywheel side” quede orientado hacia el volante. Mantén las estrías alineadas con el eje de transmisión para evitar daños al instalar la caja de cambios.

Fija el plato de presión con los tornillos en cruz, apretando cada uno de forma gradual hasta alcanzar el par de apriete especificado por John Deere (aprox. 35–40 Nm). Esta técnica evita deformaciones en la superficie de presión.

Asegura el cojinete de desembrague sobre la horquilla, aplicando una fina capa de grasa resistente a altas temperaturas únicamente en la guía, sin excederte para prevenir fugas hacia el disco.

Coloca la transmisión sobre el motor manteniendo un eje perfectamente centrado. Si la caja no entra sin esfuerzo, nunca uses golpes; revisa la alineación de las estrías y el centrado del disco.

Regula el juego libre del pedal con la varilla de ajuste hasta obtener entre 25 y 30 mm de recorrido antes de que el cojinete contacte el plato de presión. Este valor garantiza un acoplamiento suave y evita desgaste prematuro.

Después del montaje, prueba el embrague con el motor apagado: pisa el pedal varias veces y verifica que el movimiento sea uniforme. Luego arranca el tractor, engrana la primera velocidad y comprueba que no haya ruidos ni vibraciones anómalas.
