Verifica la batería antes de intentar arrancar. Una batería con carga insuficiente puede impedir que el motor gire correctamente. Conecta un voltímetro entre los terminales y asegúrate de que la lectura sea de al menos 12,6 V en reposo. Si el valor es menor, recarga o reemplaza la batería antes de continuar.
Inspecciona los cables y conectores. Los cables del circuito de arranque deben estar libres de corrosión y correctamente sujetos. Observa especialmente los terminales del motor de arranque y del interruptor de encendido. Cualquier conexión floja puede causar fallos intermitentes al girar la llave.
Revisa el interruptor de encendido y el relé de arranque. El diagrama del John Deere 1026R muestra que el relé conecta directamente la batería al motor de arranque cuando se acciona la llave. Si no hay continuidad entre el interruptor y el relé, reemplaza el componente defectuoso. Usar un multímetro en la posición de continuidad facilita esta comprobación.
Comprueba el motor de arranque y su solenoide. El diagrama indica que el solenoide actúa como puente entre la batería y el motor de arranque. Si al girar la llave solo escuchas un clic, el solenoide podría estar desgastado o el motor de arranque presentar fallas internas. Lubrica los contactos o sustituye las piezas según los datos del fabricante.
Confirma la integridad del circuito de seguridad. Los sensores de freno y embrague interrumpen el flujo eléctrico si no se cumplen las condiciones de arranque. Siguiendo el diagrama, localiza cada sensor y prueba su funcionamiento mediante continuidad eléctrica. Reemplaza cualquier sensor que no active correctamente el relé de arranque.

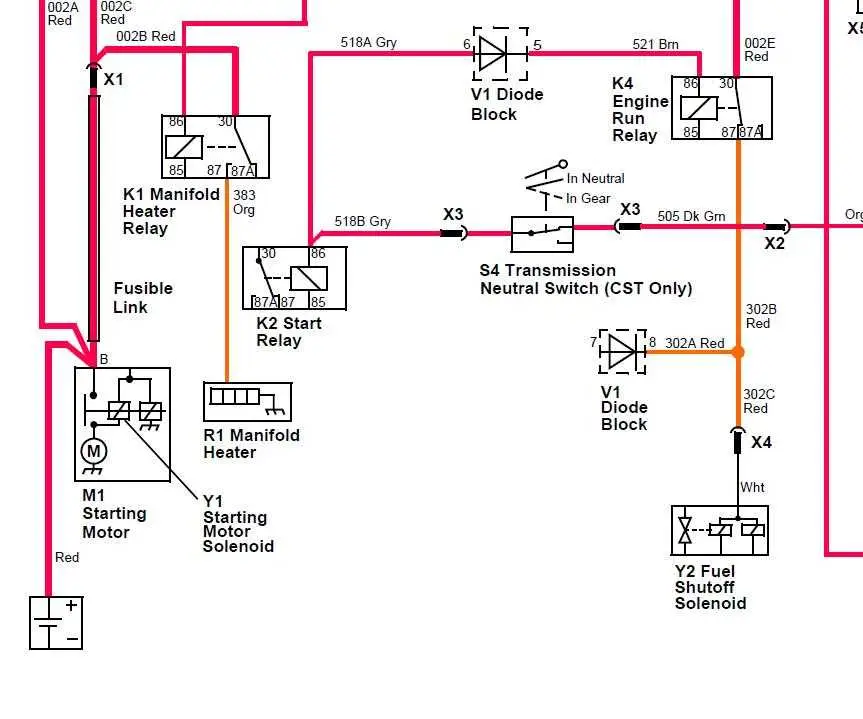

John Deere 1026R: Diagrama del circuito de arranque y puesta en marcha
Verifica primero la conexión de la batería y asegúrate de que los bornes estén limpios y firmes. El circuito de arranque del John Deere 1026R comienza en la batería, pasa por el interruptor de encendido y activa el relé de arranque, que envía corriente al motor de arranque.
El interruptor de seguridad de la palanca de freno y del embrague debe estar correctamente alineado; si cualquiera está abierto, el motor no girará. Confirma que los fusibles del panel eléctrico no estén fundidos, especialmente el fusible de 30 A que protege el relé de arranque.
Los cables de conexión entre la batería, el relé y el motor de arranque deben estar libres de corrosión y con el calibre adecuado. Un cable flojo o dañado reduce la corriente y provoca fallos al girar el motor.
El solenoide de arranque actúa como interruptor de alta corriente: cuando recibe señal del interruptor de encendido, cierra el circuito principal y permite que el motor de arranque gire con la fuerza necesaria. Comprueba que el solenoide reciba 12 V al accionar el interruptor; sin este voltaje, reemplaza el solenoide.
Si el tractor no arranca, realiza una prueba de continuidad entre la batería y el motor de arranque. Una lectura de resistencia elevada indica un cable dañado o conexión floja. Verifica también el motor de arranque mismo; un clic sin giro puede señalar un desgaste interno o problemas con el piñón.
El diagrama muestra claramente que todos los componentes eléctricos de arranque están interconectados: batería, interruptor de encendido, relé de arranque, solenoide y motor. Mantener cada enlace en buen estado garantiza un arranque confiable y repetible.
Ubicación y conexión de la batería para el arranque del John Deere 1026R
Coloca la batería en el compartimento delantero izquierdo del tractor, asegurando que los bornes queden orientados correctamente: el positivo (+) hacia el lado derecho y el negativo (−) hacia el chasis. Conecta primero el cable positivo al borne correspondiente del motor de arranque y luego el cable negativo a un punto sólido del chasis para garantizar un contacto firme.
Verifica que los terminales estén limpios y sin corrosión antes de hacer la conexión. Ajusta las abrazaderas de los cables con firmeza, evitando que queden flojas, ya que esto puede impedir que el motor arranque correctamente. Coloca cubiertas protectoras sobre los bornes para prevenir cortocircuitos accidentales.
Revisa que los cables no estén pellizcados ni en contacto con partes móviles del motor. Mantén la batería nivelada y fija dentro del soporte para evitar movimientos durante el uso del tractor. Un cableado correctamente asegurado asegura que el circuito de arranque funcione de manera estable y confiable.
Inspección del motor de arranque y su cableado en el circuito
Verifica primero que la batería entregue el voltaje adecuado al motor de arranque; una lectura de 12,4 V o superior es necesaria para un arranque confiable. Examina las conexiones principales del motor de arranque y la terminal del solenoide, asegurando que estén limpias y sin corrosión.
- Desconecta el cable negativo de la batería antes de manipular cualquier conexión para evitar cortocircuitos.
- Revisa que los terminales del cableado no presenten hilos sueltos o aislantes dañados.
- Confirma que el solenoide reciba la señal del interruptor de encendido; usa un multímetro para medir continuidad entre la terminal del interruptor y la entrada del solenoide.
- Inspecciona el cable de alimentación principal que conecta la batería con el motor de arranque; cualquier signo de sobrecalentamiento o corrosión requiere reemplazo inmediato.
Comprueba que el motor de arranque gire libremente al aplicar voltaje directo desde la batería. Si el motor responde lentamente, el problema puede estar en el cableado o en el propio motor. Mantén un orden en la ruta de los cables, evitando roces con partes móviles o superficies calientes del motor.
- Retira cualquier residuo de suciedad o grasa en las terminales y aplica una ligera capa de grasa dieléctrica para prevenir corrosión futura.
- Verifica la fijación de los tornillos del motor de arranque; un apriete insuficiente puede causar chisporroteos o pérdida de contacto.
- Si persisten problemas de arranque, mide la caída de voltaje entre la batería y el motor durante la activación; diferencias superiores a 0,5 V indican cables o conexiones defectuosas.
Revisa periódicamente el estado del cableado del motor de arranque, asegurando integridad física y eléctrica. Una inspección detallada previene fallos en el encendido y prolonga la vida útil del sistema.
Solución de problemas de interruptores y relés en el circuito de encendido
Verifica primero el estado del interruptor de encendido midiendo continuidad con un multímetro entre los terminales correspondientes; un valor interrumpido indica fallo interno. Limpia los contactos si presentan corrosión o residuos de óxido, usando limpiador de contactos eléctrico y un cepillo de cerdas suaves.
Inspecciona el relé de arranque desconectándolo del circuito y comprobando la resistencia de la bobina; un valor fuera del rango especificado por el fabricante indica reemplazo necesario. Asegúrate de que los terminales del relé estén firmes y sin señales de sobrecalentamiento, como decoloración o plástico deformado.
Prueba la activación del relé aplicando 12 V directamente a la bobina; si no se escucha el “clic” característico, el relé está defectuoso. Verifica la continuidad entre los terminales de salida mientras se aplica voltaje a la bobina; la ausencia de continuidad confirma fallo interno.
Examina los cables que conectan el interruptor al relé y al motor de arranque, comprobando cortes, peladuras o conexiones flojas. Usa pinzas de presión para asegurar conexiones firmes y protege los cables con funda aislante si se detectan zonas desgastadas.
Después de reemplazar cualquier componente defectuoso, vuelve a medir la continuidad general del circuito de arranque y confirma que la tensión llega al motor correctamente. Esta secuencia asegura que el encendido responda de manera confiable y evita fallas intermitentes que pueden desgastar otros componentes eléctricos.
