El diagrama del panel de fusibles del John Deere 1025R es una herramienta clave para el mantenimiento y reparación de este modelo. Al comprender la distribución y las funciones de cada fusible, puedes resolver rápidamente problemas eléctricos y evitar daños en el sistema del tractor. A continuación, se detallan las ubicaciones y funciones principales de cada fusible.
Para empezar, identifica el panel de fusibles, que generalmente se encuentra debajo del asiento del conductor, cerca del lado derecho. Este panel alberga los fusibles responsables de sistemas como el encendido, los faros y los controles hidráulicos. Asegúrate de contar con un multímetro para verificar el estado de los fusibles y saber si es necesario reemplazarlos.
El diagrama de fusibles incluye una lista detallada de los números y amperajes correspondientes a cada fusible. Es importante seguir la especificación correcta para evitar sobrecargar el sistema eléctrico. Un fusible incorrecto puede causar un cortocircuito o incluso dañar componentes más costosos. Si no estás seguro de cómo leer el diagrama, consulta el manual del operador del John Deere 1025R para obtener información adicional.
Si necesitas reemplazar un fusible, ten en cuenta que los fusibles de repuesto deben ser del mismo amperaje que los originales. También es recomendable verificar otros componentes eléctricos como los interruptores y relés, ya que a veces pueden ser la causa de fallos en el sistema eléctrico, no solo los fusibles.

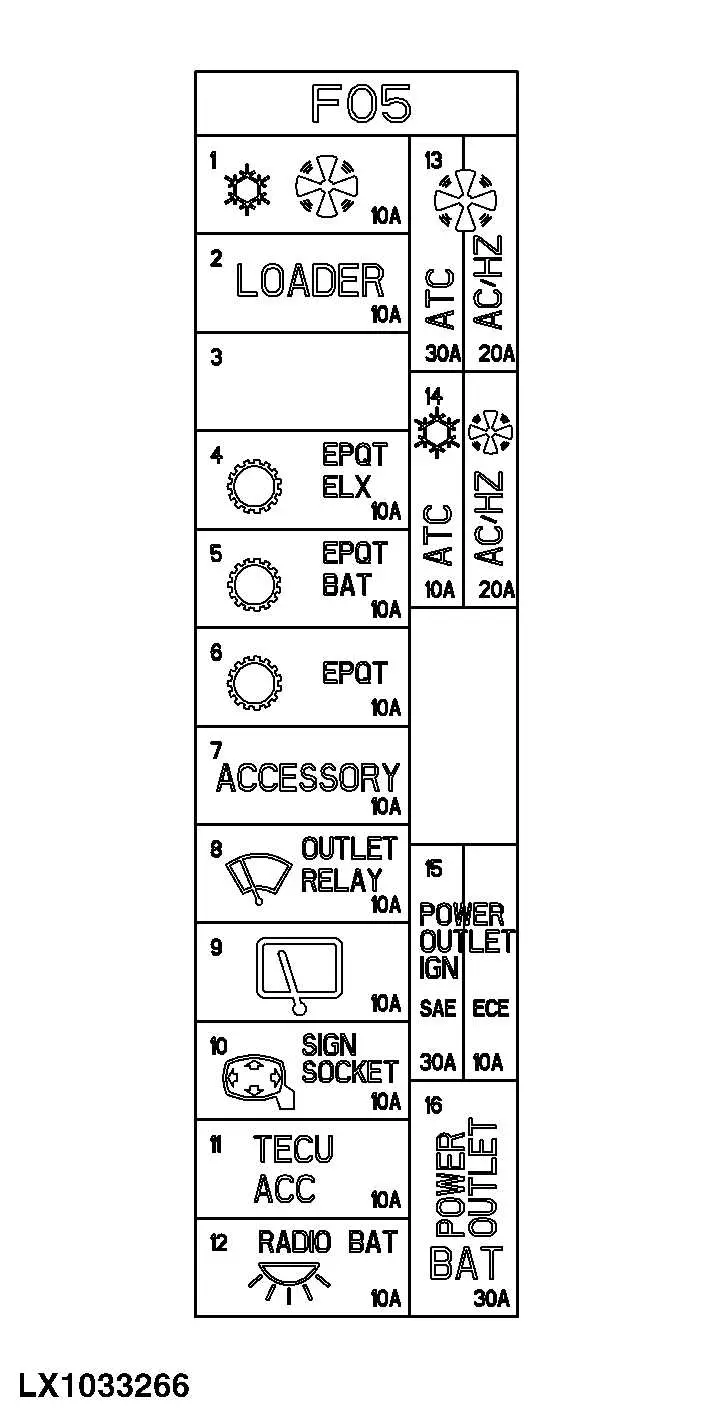

Diagrama del Panel de Fusibles de John Deere 1025R
El panel de fusibles del John Deere 1025R es fundamental para asegurar que todos los sistemas eléctricos funcionen correctamente. Si experimentas fallos en el arranque o problemas con los controles electrónicos, revisar los fusibles es un paso crucial. A continuación, te ofrecemos un desglose detallado de cada fusible en el panel para que puedas identificar rápidamente el que podría estar causando problemas.
El panel de fusibles se encuentra en el lado izquierdo del tablero, cerca del asiento del operador. Para acceder a él, simplemente quita la cubierta del panel, la cual es fácil de retirar sin herramientas adicionales.
- Fusible 1 (10A): Alimentación general del sistema eléctrico. Protege los circuitos principales de sobrecarga.
- Fusible 2 (15A): Circuito de la luz de trabajo frontal. En caso de que las luces no enciendan, este es el primer fusible a verificar.
- Fusible 3 (20A): Motor de arranque. Si el tractor no arranca, este fusible puede estar quemado.
- Fusible 4 (5A): Sistema de control electrónico. Protege las unidades de control del tractor.
- Fusible 5 (25A): Sistema de encendido. Es común que este fusible se dañe si el motor no arranca correctamente.
Cada fusible está claramente etiquetado y tiene una pequeña ventana para verificar visualmente si está quemado. Si un fusible está roto, reemplázalo por uno del mismo amperaje para evitar daños adicionales en los circuitos.
Cuando sustituya un fusible, asegúrate de verificar las conexiones eléctricas alrededor del área. Un fusible quemado podría ser solo un síntoma de un problema mayor, como un corto circuito o un componente defectuoso.
En caso de dudas o problemas recurrentes, consulta el manual del propietario para obtener información más detallada sobre la ubicación y el propósito de cada fusible en el John Deere 1025R.
Ubicación y Composición del Panel de Fusibles en el John Deere 1025R
El panel de fusibles en el John Deere 1025R se encuentra en un compartimiento fácilmente accesible en la cabina, cerca del asiento del operador. Para acceder a él, simplemente levanta el asiento, lo que revela una tapa de protección donde se encuentran los fusibles y relés.
Este panel se divide en secciones que agrupan los fusibles según su función. En la parte superior, se ubican los fusibles de menor amperaje, que controlan sistemas como las luces, la señalización y otros componentes electrónicos de baja potencia. Los fusibles de mayor amperaje, responsables de sistemas más exigentes como el motor y la transmisión, se encuentran en la parte inferior del panel.
Es importante revisar periódicamente los fusibles para asegurarse de que todos estén en buen estado. Si un fusible está quemado, reemplázalo por uno del mismo tipo y amperaje para evitar daños a los circuitos. Para mayor comodidad, cada fusible está claramente etiquetado en el panel, facilitando su identificación rápida.
Además de los fusibles, en el mismo panel se encuentran algunos relés, que regulan el paso de corriente a ciertos componentes del tractor. Los relés, a diferencia de los fusibles, no se queman con frecuencia, pero es importante verificar su estado si hay problemas con el funcionamiento de algún sistema específico.
Cómo Identificar y Sustituir Fusibles en el John Deere 1025R
Para identificar y reemplazar un fusible en el John Deere 1025R, primero ubica el panel de fusibles. Este se encuentra debajo del asiento del tractor, en un compartimiento de fácil acceso. La tapa del panel de fusibles se puede retirar sin herramientas, simplemente levantándola.
Una vez abierto el panel, verifica el diagrama de fusibles en la parte interior de la tapa. Este diagrama te mostrará la ubicación de cada fusible y su función específica, lo que facilita la identificación de cuál está fallando.
Para comprobar si un fusible está dañado, examina su cuerpo transparente. Si el filamento interno está roto o quemado, el fusible debe ser reemplazado. También puedes usar un multímetro para comprobar la continuidad del fusible. Si no hay continuidad, el fusible está defectuoso.
Al reemplazar un fusible, asegúrate de usar uno con el mismo amperaje. Si colocas un fusible incorrecto, podrías dañar el sistema eléctrico del tractor. Inserta el fusible nuevo en el mismo lugar donde estaba el antiguo, presionando hasta que quede bien fijado.
Una vez que el fusible esté reemplazado, prueba el equipo para asegurarte de que el problema se haya solucionado. Si el nuevo fusible se quema rápidamente, es posible que haya un problema más serio en el sistema eléctrico que requiera revisión.
Problemas Comunes Relacionados con el Panel de Fusibles y Soluciones
Si el tractor John Deere 1025R no arranca o presenta fallos en algunos componentes eléctricos, lo primero que debes revisar es el panel de fusibles. Muchos problemas surgen cuando uno o más fusibles se queman debido a sobrecarga o corto circuito. Identificar el fusible adecuado puede ahorrar tiempo y esfuerzo. La solución más común es simplemente reemplazar el fusible quemado.
Uno de los problemas frecuentes es la falta de corriente en el sistema de arranque. Si el motor no gira al intentar encenderlo, es posible que el fusible del sistema de arranque esté defectuoso. Reemplaza el fusible correspondiente y verifica que el sistema funcione correctamente.
Otro inconveniente habitual se presenta en el sistema de luces o señales. Si alguna de las luces no enciende, revisa los fusibles relacionados con el sistema eléctrico de iluminación. A menudo, un fusible quemado es la causa de que las luces delanteras o traseras no funcionen.
Si experimentas fallos en los controles hidráulicos o el sistema de dirección asistida, el problema podría estar en los fusibles que protegen estos sistemas. Reemplaza cualquier fusible quemado o dañado y verifica que el funcionamiento sea normal.
En ocasiones, los fusibles no son la única causa de mal funcionamiento. Si después de cambiar el fusible el problema persiste, revisa si hay cables dañados o conexiones flojas que puedan estar interfiriendo con el flujo eléctrico. Asegúrate de que todos los componentes estén correctamente conectados y en buen estado.
Es recomendable tener un pequeño kit de fusibles de repuesto y un diagrama del panel de fusibles a mano. Esto facilitará la tarea de identificar y cambiar los fusibles de forma rápida y eficaz, evitando interrupciones prolongadas en el uso del tractor.
