Si estás buscando entender cómo funciona el sistema hidráulico del tractor John Deere 1020, este diagrama es la clave para comprender su operación. El sistema hidráulico es esencial para el funcionamiento de muchas de las tareas que realiza el tractor, desde la elevación del implemento hasta el control de las ruedas traseras. Con un diagrama claro, puedes identificar rápidamente los componentes principales y cómo se interconectan entre sí.
El diagrama muestra los principales elementos del sistema, como la bomba hidráulica, las válvulas de control, los cilindros y el depósito de fluido. Al conocer la ubicación y el flujo de cada parte, puedes diagnosticar problemas de manera más eficiente y realizar mantenimientos de forma adecuada. La correcta interpretación de este diagrama asegura que las reparaciones o ajustes se realicen sin complicaciones, optimizando el rendimiento del tractor.
Con una comprensión adecuada del diagrama hidráulico, puedes reducir tiempos de inactividad y evitar fallos costosos. Asegúrate de revisar los componentes con regularidad, prestando atención a posibles fugas o bloqueos. La atención a los detalles del sistema hidráulico es clave para mantener el John Deere 1020 funcionando de manera óptima durante años.

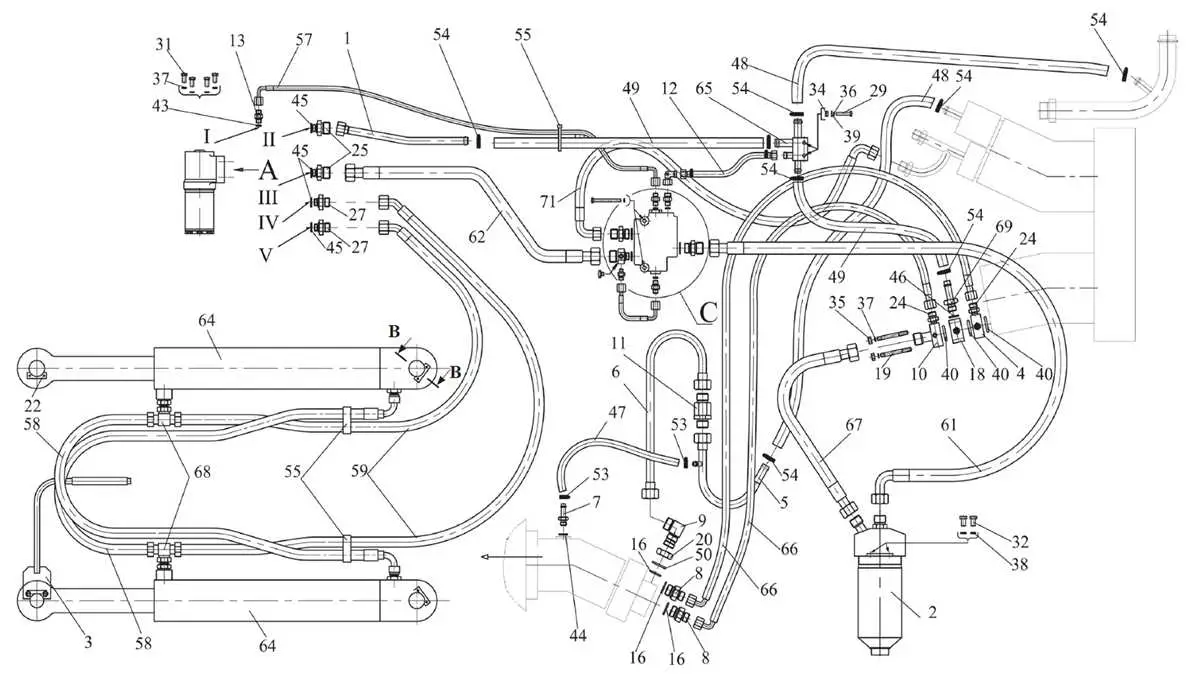

Diagrama del sistema hidráulico del John Deere 1020
El sistema hidráulico del John Deere 1020 se basa en componentes clave que permiten el control eficiente de la maquinaria agrícola. Para entender su funcionamiento, es útil tener a la vista un diagrama detallado que muestre cada parte del sistema y cómo interactúan entre sí.

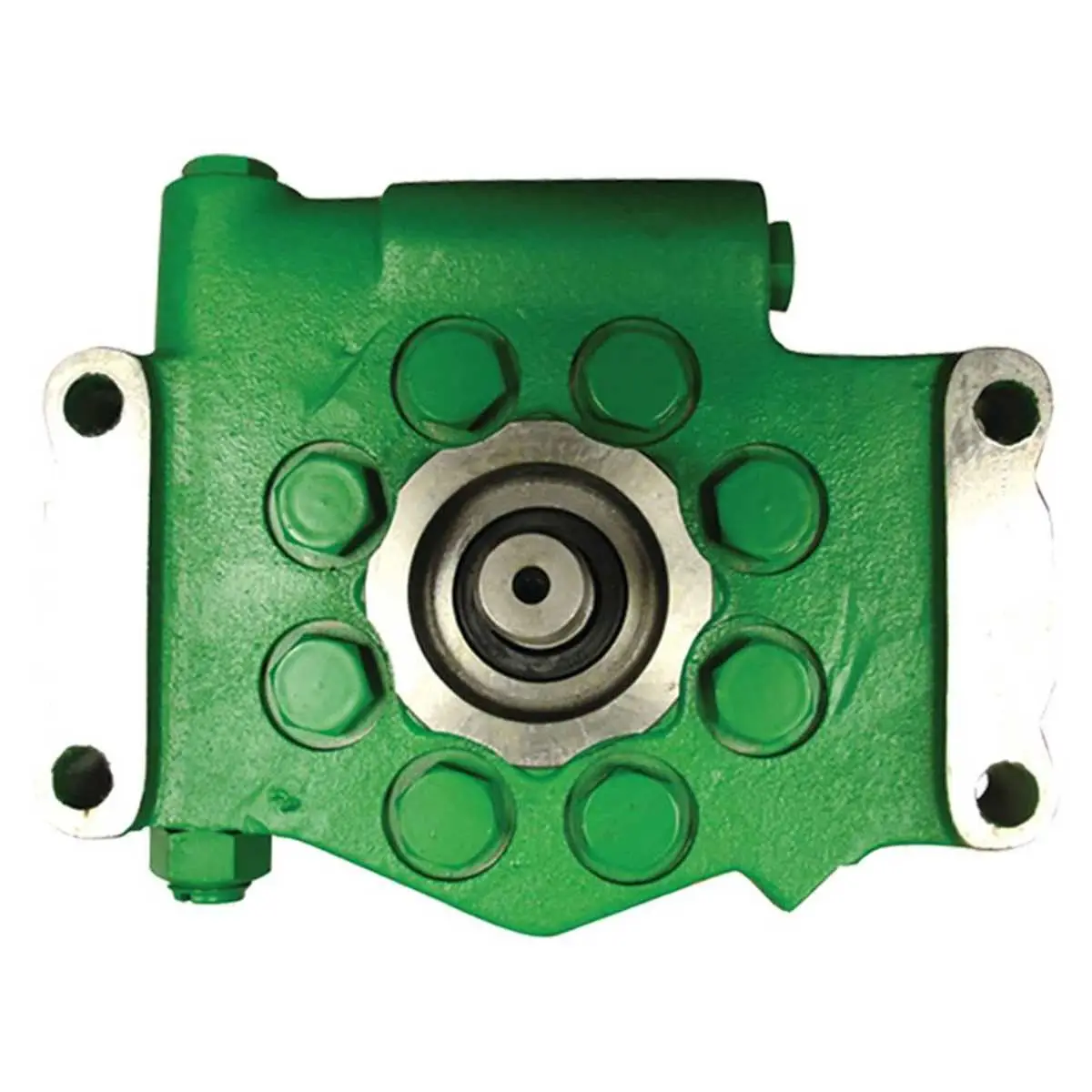

El corazón del sistema hidráulico es la bomba, que toma el aceite del depósito y lo envía hacia los circuitos principales. La bomba está conectada a un motor, que proporciona la energía necesaria para hacer circular el aceite a alta presión.
- Bomba hidráulica: Extrae el fluido del depósito y lo presuriza. Generalmente, la bomba es de tipo de engranaje, y está conectada directamente al motor del tractor.
- Válvula de control: Regula el flujo del fluido hidráulico hacia los actuadores y otros componentes. Permite operar herramientas como el levantamiento de un arado o la dirección asistida.
- Cilindros hidráulicos: Los cilindros son los encargados de mover físicamente las herramientas del tractor, como el brazo elevador o la dirección.
- Filtro hidráulico: Filtra el aceite hidráulico para evitar que las impurezas dañen los componentes internos del sistema.
- Depósito de aceite: Almacena el fluido hidráulico, que circula constantemente entre los componentes. El tamaño del depósito es crucial para asegurar que siempre haya suficiente fluido disponible.
Es fundamental que el sistema hidráulico esté libre de fugas y que el aceite esté en buen estado. Una adecuada lubricación de los componentes garantiza un rendimiento óptimo y prolonga la vida útil del tractor.
Al revisar el diagrama hidráulico, asegúrate de que cada componente esté correctamente conectado y que el flujo de aceite sea adecuado para las necesidades del tractor. Además, verifica las presiones de trabajo recomendadas para evitar sobrecargar el sistema y prevenir daños.
Un mantenimiento regular, como la comprobación del nivel de aceite y el cambio de filtros, contribuye a mantener el sistema hidráulico en buen estado y evitar averías costosas. Conocer y entender el diagrama te permitirá realizar diagnósticos rápidos y reparaciones eficaces cuando sea necesario.
Cómo interpretar el diagrama del sistema hidráulico del John Deere 1020
Para comprender el diagrama del sistema hidráulico del John Deere 1020, comienza identificando los componentes principales: la bomba hidráulica, el depósito de aceite, las válvulas de control, los cilindros y las mangueras. El diagrama muestra cómo fluye el aceite entre estos elementos y cómo se controla la presión y el caudal.
El diagrama indica la dirección del flujo del aceite desde la bomba hacia las válvulas de control. Estas válvulas permiten redirigir el flujo hacia los actuadores, como los cilindros hidráulicos, que realizan el trabajo físico. La presión y el caudal de aceite son fundamentales para el funcionamiento del sistema. Los símbolos que representan válvulas, filtros y otros componentes clave te permiten entender cómo se manejan estos parámetros.
Al observar el diagrama, localiza la bomba hidráulica. Esta unidad es el corazón del sistema y generalmente está conectada al motor. El aceite fluye desde el depósito hasta la bomba, y de allí se distribuye a las válvulas de control. Las flechas en el diagrama indican la ruta exacta del flujo y el sentido de circulación del aceite. Sigue estas flechas para identificar cómo se distribuye la energía hidráulica por todo el sistema.
Las válvulas de control están marcadas con símbolos que indican su función: algunas regulan la presión, otras controlan el flujo. La válvula de presión, por ejemplo, asegura que no se exceda la presión máxima de trabajo, protegiendo así el sistema de daños. Si hay una válvula de dirección, esta permite modificar el movimiento de los cilindros, como en el caso de un elevador hidráulico.
Presta atención a los filtros representados en el diagrama. Su función es mantener el aceite limpio, evitando que las impurezas dañen los componentes. Si el diagrama incluye un intercambiador de calor, esto significa que el sistema también gestiona la temperatura del aceite para evitar el sobrecalentamiento.
Finalmente, verifica las conexiones entre los componentes. Los diagramas hidráulicos detallan la disposición de las mangueras y las conexiones para asegurar que el aceite fluya de manera eficiente. Conociendo el significado de cada símbolo y la función de cada componente, puedes identificar posibles fallos en el sistema, como obstrucciones en las mangueras o problemas con las válvulas.
Identificación de componentes clave en el sistema hidráulico del John Deere 1020
Para un correcto funcionamiento del sistema hidráulico del John Deere 1020, es crucial identificar sus componentes principales. El primer elemento a revisar es la bomba hidráulica, que proporciona el flujo necesario para accionar los circuitos hidráulicos. Ubicada generalmente en el motor, asegura que el sistema reciba la presión adecuada.
A continuación, se encuentra el distribuidor hidráulico, que controla el flujo de aceite hacia los actuadores. Este componente dirige el fluido hacia los cilindros de dirección, el elevador trasero y otros mecanismos según la demanda del operador. Su buen estado es fundamental para garantizar una respuesta precisa de los controles hidráulicos.
Los cilindros hidráulicos son los encargados de realizar el trabajo mecánico, como levantar el implemento trasero o accionar los frenos. Estos cilindros deben estar libres de fugas y en buen estado para mantener la capacidad de carga y el control de la máquina.
El tanque de aceite es otro componente crucial. Su función es almacenar el aceite hidráulico y permitir que se enfríe antes de regresar al sistema. Un nivel bajo de aceite o un sistema de enfriamiento deficiente puede afectar el rendimiento del sistema hidráulico.
El filtro hidráulico, por su parte, protege el sistema al eliminar contaminantes del aceite. Es recomendable revisar y reemplazar los filtros según las indicaciones del manual del fabricante para evitar daños en las bombas o válvulas.
Finalmente, las mangueras y conductos que transportan el fluido deben inspeccionarse regularmente para evitar fugas o bloqueos. Asegúrate de que estén en buen estado y sin signos de desgaste para garantizar un flujo constante de aceite por todo el sistema.
Solución de problemas comunes en el sistema hidráulico del John Deere 1020
Si el sistema hidráulico del John Deere 1020 no responde adecuadamente, revisa primero el nivel del aceite. Un bajo nivel puede causar fallos en el funcionamiento de los componentes hidráulicos. Asegúrate de que el aceite esté limpio y en el nivel recomendado por el fabricante, utilizando el tipo de aceite adecuado para este modelo.
Otro problema común es la presencia de aire en el sistema, lo que puede generar fallos o ruidos inusuales. Para eliminar el aire, arranca el motor y mueve los controles hidráulicos de forma repetida, asegurándote de que el sistema quede completamente purgado. Si persisten los problemas, verifica si hay fugas en las mangueras o conexiones, ya que pueden ser la causa del ingreso de aire.
Cuando el sistema hidráulico responde de forma lenta o inadecuada, una posible causa es una válvula de presión defectuosa. Verifica que las válvulas de presión estén funcionando correctamente y ajustadas a los parámetros especificados. Si es necesario, reemplázalas para asegurar un flujo constante de presión hidráulica.
La bomba hidráulica también puede ser la fuente de problemas si el flujo de aceite es insuficiente. Si el sistema no responde de inmediato, realiza una inspección detallada de la bomba, comprobando que no esté bloqueada o dañada. La bomba debe operar de manera fluida y constante para garantizar el funcionamiento adecuado del sistema.
Además, no olvides revisar los filtros hidráulicos. Los filtros obstruidos pueden reducir el flujo de aceite y causar daños a los componentes internos. Si el filtro está sucio o desgastado, reemplázalo con uno nuevo y adecuado para el modelo John Deere 1020.
Por último, presta atención a los cilindros hidráulicos. Si presentas fugas de aceite o pérdida de fuerza, puede ser que los sellos de los cilindros estén dañados. Inspecciona los sellos y, si es necesario, sustitúyelos para evitar que el aceite se escape y el sistema pierda rendimiento.
