Conecta la batería de 12 voltios directamente al regulador de voltaje para asegurar que todos los componentes eléctricos reciban energía estable. Este paso previene sobrecargas y protege el sistema de arranque y luces.

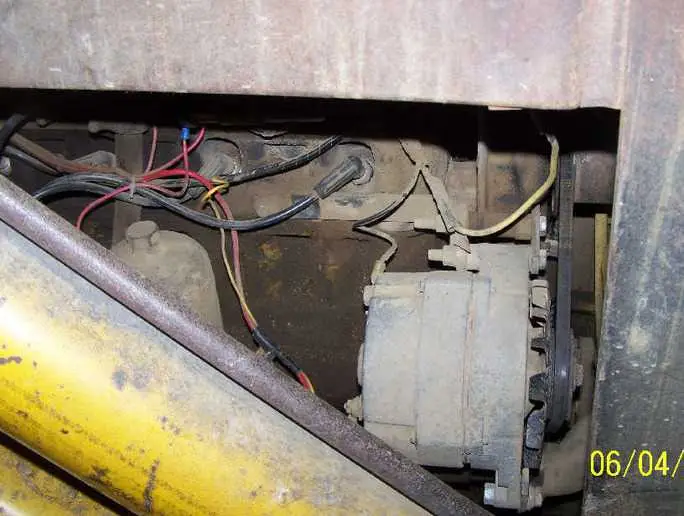

Reemplaza el alternador original de 6 voltios por uno de 12 voltios compatible, ajustando el soporte y la alineación de la correa. Asegúrate de que la capacidad de carga coincida con los requerimientos del tractor y de los accesorios instalados.
Actualiza los cables y fusibles según la nueva tensión; utiliza al menos calibre 10 para el circuito principal y calibres adecuados para luces, indicadores y el sistema de encendido. Marca cada conexión para evitar confusiones durante la instalación.
Comprueba la continuidad de cada circuito antes de conectar la batería. Esto ayuda a detectar cables dañados o conexiones flojas, evitando cortocircuitos que podrían dañar el sistema eléctrico o el alternador recién instalado.
Verifica el funcionamiento de todos los sistemas una vez completada la conversión: arranque, luces delanteras y traseras, indicador de nivel de batería y cualquier accesorio adicional. Ajusta las conexiones si se presentan caídas de voltaje o problemas de carga.

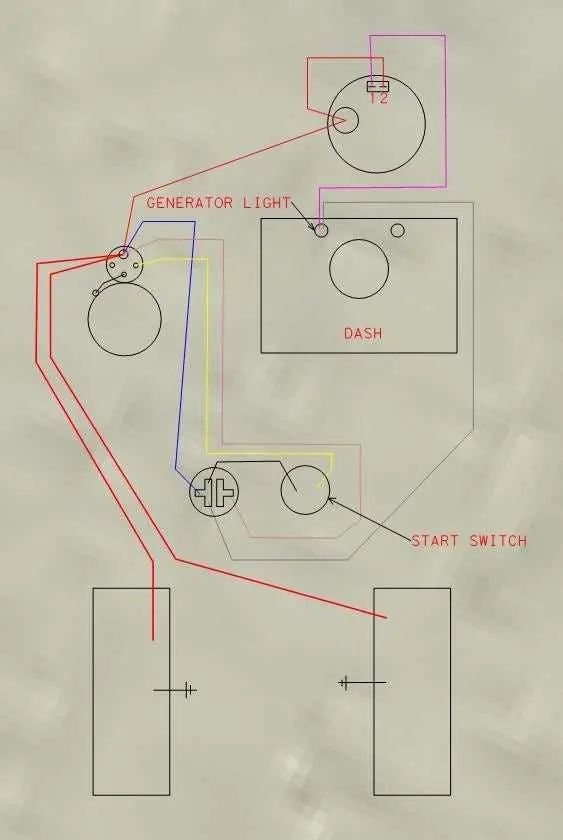

Guía práctica para la conversión a 12 voltios en John Deere 1010 con diagrama de cableado
Conecta primero la batería de 12 voltios siguiendo la polaridad indicada en el diagrama de cableado. Asegura que todos los fusibles existentes sean reemplazados por equivalentes de 12V para proteger el sistema eléctrico.
Retira los componentes de 6 voltios, incluyendo el regulador de voltaje y el alternador original. Instala un alternador de 12 voltios compatible, verificando que la salida coincida con la capacidad de la batería y el consumo de los accesorios.
Reemplaza todos los cables con secciones adecuadas para 12V, especialmente los que alimentan luces, arranque y accesorios. Identifica en el diagrama los puntos de conexión principales y utiliza terminales de compresión para garantizar contactos seguros.
Configura el regulador de voltaje a 12V y conecta el indicador de carga según el diagrama. Comprueba continuidad en cada circuito antes de encender el motor para evitar cortocircuitos y daños en los componentes electrónicos.
Tras la instalación, prueba todos los sistemas eléctricos: luces delanteras y traseras, bocina, motor de arranque y cualquier accesorio adicional. Ajusta la tensión del alternador si el voltímetro indica valores fuera del rango recomendado de 13,8 a 14,2V.
| Componente | Acción | Referencia en diagrama |
|---|---|---|
| Batería | Conectar a 12V respetando polaridad | Punto A1 |
| Alternador | Reemplazar por modelo 12V compatible | Punto B3 |
| Regulador de voltaje | Configurar a 12V y conectar indicador | Punto C2 |
| Cables principales | Reemplazar por sección adecuada 12V | Ver trazado completo |
| Fusibles | Instalar equivalentes 12V | Panel de fusibles |
| Luces y accesorios | Verificar funcionamiento y continuidad | Puntos D1-D5 |
Identificación y preparación de los componentes eléctricos para la conversión
Localiza la batería original y verifica su voltaje actual; reemplázala por una batería de 12 voltios que cumpla con la capacidad de arranque requerida. Inspecciona el alternador: confirma si soporta la salida de 12V o si necesita reemplazo. Revisa el regulador de voltaje y asegúrate de que sea compatible con el nuevo sistema.
Desconecta los cables existentes y etiqueta cada conexión según su función: luces, arranque, señalización y accesorios. Examina el estado del cableado; reemplaza los tramos con aislamiento deteriorado o corrosión visible. Prepara fusibles de 12V adecuados para proteger cada circuito.
Identifica el motor de arranque y verifica que funcione correctamente con 12V; si es necesario, sustituye o ajusta el solenoide. Confirma la compatibilidad de luces, indicadores y relés con el nuevo voltaje. Mantén todos los componentes limpios y libres de humedad antes de iniciar la conversión.
Organiza herramientas y materiales: pinzas, multímetro, terminales y cinta aislante de calidad. Antes de realizar la conexión final, realiza mediciones de continuidad y resistencia para evitar cortocircuitos. Marca cada componente para simplificar la instalación y futuras revisiones.

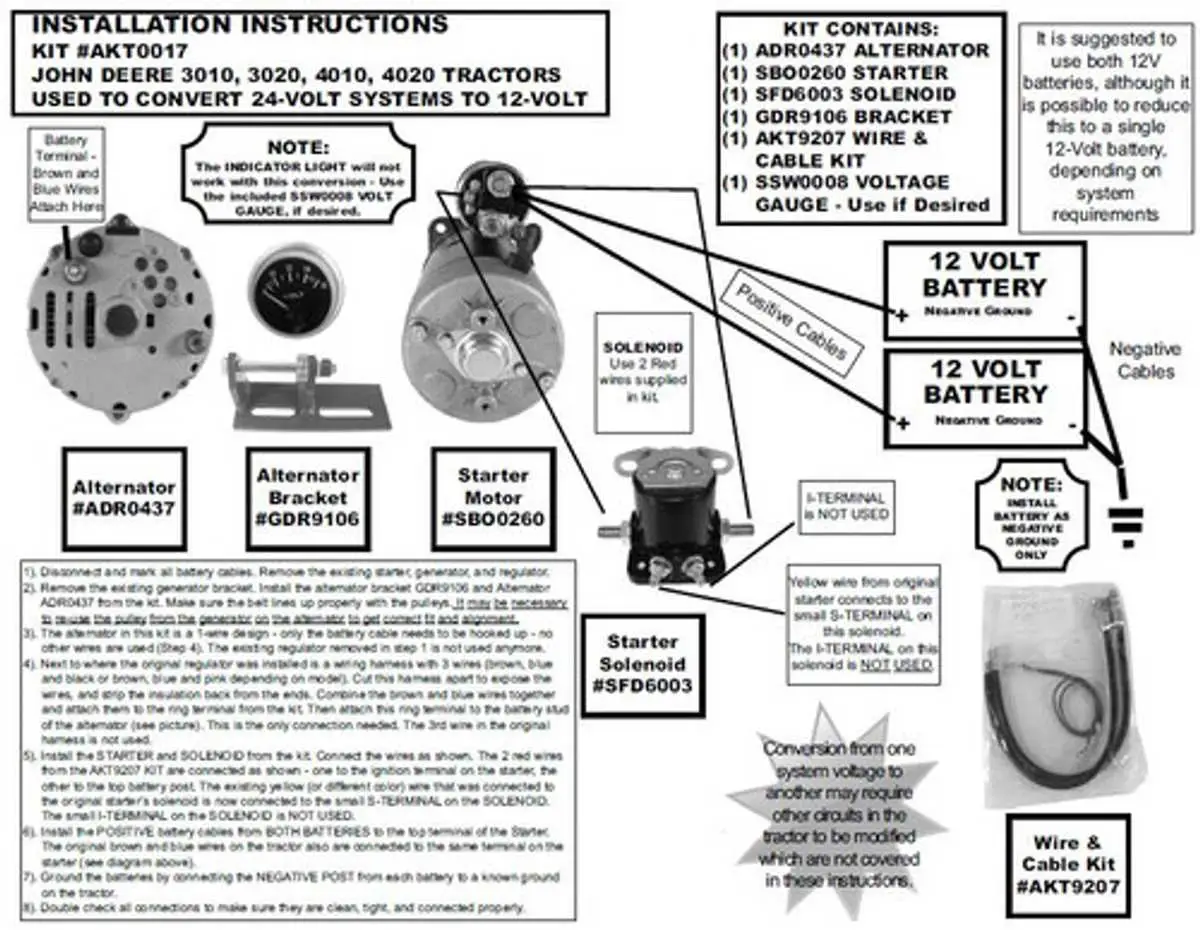

Pasos detallados para modificar el sistema eléctrico a 12 voltios
Desconecta la batería original de 6 voltios y retira cualquier componente que no sea compatible con 12 voltios. Esto incluye el regulador, el generador y las luces que funcionen solo a 6V.
- Instala una batería de 12 voltios adecuada para el John Deere 1010, asegurando que la capacidad y amperaje coincidan con las necesidades del motor y accesorios.
- Cambia el regulador de voltaje por uno diseñado para sistemas de 12 voltios. Conecta correctamente las terminales de salida y de tierra siguiendo el diagrama de cableado.
- Sustituye el generador de 6 voltios por uno de 12 voltios. Asegúrate de alinear el rotor y ajustar las correas para evitar deslizamientos y pérdidas de carga.
- Reemplaza todos los focos, bombillas y medidores por versiones de 12 voltios. Presta atención a indicadores y luces del tablero para que funcionen correctamente.
- Verifica todos los fusibles y cables existentes; reemplaza los que no soporten el nuevo voltaje o que muestren desgaste. Usa cables con sección adecuada para evitar sobrecalentamiento.
- Conecta la batería, asegurando polaridad correcta. Realiza pruebas de arranque y mide el voltaje en diferentes puntos del sistema para confirmar que se mantiene entre 13.5 y 14.5 voltios con el motor en marcha.
- Comprueba el funcionamiento de luces, indicadores y accesorios. Ajusta conexiones y aprieta terminales flojas para garantizar un flujo eléctrico estable.
Finaliza documentando las modificaciones en el diagrama de cableado original para futuras referencias y mantenimiento.
Verificación y solución de problemas después de la instalación del nuevo cableado
Conecta la batería y observa si el tractor enciende correctamente. Revisa que todas las luces, indicadores y accesorios respondan según lo esperado. Si algún componente no funciona, utiliza un multímetro para medir la tensión en los puntos críticos del circuito y localizar posibles caídas de voltaje.
Inspecciona visualmente todas las conexiones y terminales. Asegúrate de que los cables estén firmemente sujetos y que no haya cables pelados o cortocircuitos. Corrige cualquier conexión floja y reemplaza los terminales dañados.
Verifica el fusible principal y los fusibles individuales. Si alguno está fundido, identifica la causa antes de reemplazarlo para evitar daños repetidos en el sistema.
Revisa el alternador y el regulador de voltaje. Mide la salida de carga con el motor en funcionamiento; debe mantenerse estable alrededor de 13,8 a 14,2 voltios en un sistema de 12V. Ajusta o reemplaza componentes si los valores no cumplen con el rango indicado.
Controla la polaridad de la batería y de las conexiones principales. Invertir los cables puede dañar componentes electrónicos. Corrige cualquier polaridad incorrecta inmediatamente.
Prueba los accesorios de forma individual, incluyendo luces delanteras, traseras, bocina y sistema de arranque. Esto permite detectar fallas específicas sin comprometer el resto del circuito.
Después de todas las verificaciones, realiza un ciclo completo de encendido y apagado. Observa si se mantienen las lecturas estables y si el tractor opera sin interrupciones ni chisporroteos en el sistema eléctrico.
