Para reparar o mantener adecuadamente tu cortacésped John Deere 0125, entender el diagrama de cableado es fundamental. Este diagrama te permite identificar y solucionar rápidamente problemas eléctricos, asegurando que todos los componentes funcionen sin inconvenientes. Familiarizarse con los cables, conexiones y circuitos te ahorrará tiempo y esfuerzo en el proceso de diagnóstico y reparación.
El diagrama de cableado del modelo 0125 está diseñado para ofrecer una visualización clara de la distribución eléctrica. Cada conexión tiene un propósito específico, desde el arranque del motor hasta el sistema de control de velocidad. Además, entender cómo se interrelacionan los componentes como el interruptor de encendido, el relé y los fusibles es clave para evitar daños a largo plazo.
Al revisar el diagrama, presta atención a los códigos de colores de los cables, ya que estos indican la función de cada uno en el circuito. Asegúrate de que todas las conexiones estén firmemente sujetas y sin signos de corrosión o desgaste. Si encuentras cables rotos o dañados, es recomendable reemplazarlos con piezas originales para garantizar un rendimiento óptimo.

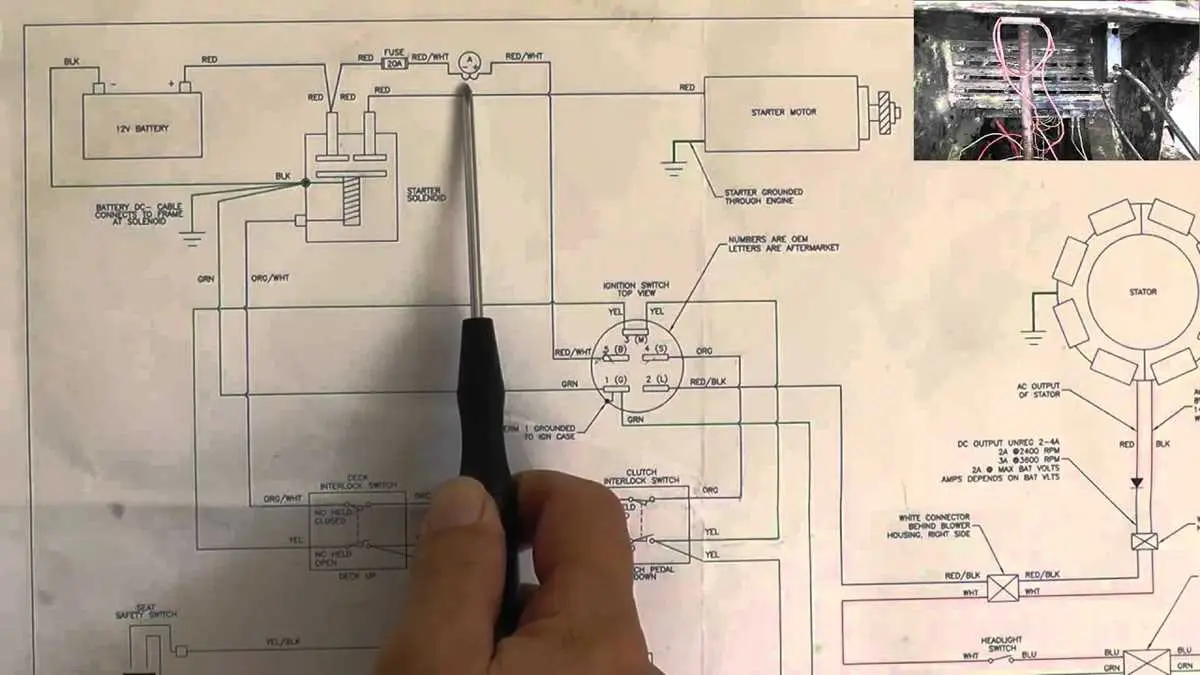

Diagrama de cableado del cortacésped John Deere 0125
Para reparar o realizar un mantenimiento adecuado de tu cortacésped John Deere 0125, es fundamental contar con el diagrama de cableado correcto. Aquí te mostramos los puntos clave para entender cómo está organizado el sistema eléctrico de este modelo.
Antes de comenzar, asegúrate de tener a mano las herramientas necesarias, como un multímetro, para verificar la continuidad de los cables y conexiones. A continuación, te proporcionamos los pasos para seguir el diagrama de cableado correctamente:
- Conexión de la batería: La batería se conecta al interruptor de encendido y al motor de arranque. Asegúrate de que los terminales estén bien conectados y no haya corrosión.
- Interruptor de encendido: Este interruptor controla la alimentación de electricidad al motor. Verifica que esté funcionando correctamente para evitar fallos de encendido.
- Motor de arranque: El cable de arranque está vinculado al interruptor de encendido. Si el motor no arranca, comprueba la conexión de este cable y verifica la batería.
- Fusibles y relés: El sistema cuenta con fusibles que protegen las conexiones eléctricas. Asegúrate de que los fusibles estén en buen estado. Si se queman, reemplázalos por otros con la misma especificación.
- Conexiones a los sensores: El cortacésped John Deere 0125 incluye sensores para el motor y el sistema de seguridad. Revisa que los cables estén bien conectados y sin desgaste para evitar errores en el sistema.
Es recomendable consultar el diagrama de cableado en el manual del propietario o en línea para identificar la ubicación exacta de cada componente y realizar un diagnóstico adecuado. De esta manera, se puede garantizar un funcionamiento óptimo y prevenir fallos a futuro.
Cómo interpretar el diagrama eléctrico del cortacésped John Deere 0125
Identificar las conexiones correctas en el diagrama eléctrico es clave para el mantenimiento y reparación del cortacésped John Deere 0125. Observa primero la fuente de energía, generalmente la batería. Verifica los terminales positivo y negativo; estos estarán claramente indicados en el diagrama. Asegúrate de seguir las rutas de los cables que conectan la batería con el motor y otros componentes, como el interruptor de encendido y el regulador de voltaje.
Los interruptores de seguridad suelen estar representados por símbolos específicos. Estos aseguran que el cortacésped solo funcione cuando las condiciones sean las adecuadas, como la presencia del conductor o la posición correcta de las palancas. Revisa estos interruptores en el diagrama para confirmar que están correctamente conectados y funcionando.
Es útil identificar los componentes del sistema de arranque, como el relé y el solenoide. Estos suelen estar conectados a la batería y el motor de arranque, y permiten que el motor gire cuando se activa el interruptor de encendido. Verifica que los cables estén conectados según el diagrama y que no haya interrupciones o fallos en los circuitos.
Al revisar los circuitos del cortacésped, comprueba que los fusibles estén en las ubicaciones indicadas y asegúrate de que sean del valor correcto. Un fusible quemado puede ser una señal de sobrecarga o cortocircuito en el sistema. Reemplázalos si es necesario.
Finalmente, presta atención a las conexiones a tierra. Un buen sistema de aterrizaje es fundamental para evitar problemas eléctricos. Los diagramas suelen indicar la ubicación exacta de estos puntos, y es fundamental que estén correctamente conectados para garantizar la seguridad y el buen funcionamiento del cortacésped.
Solución de problemas comunes de cableado en el John Deere 0125
Revisa siempre el fusible principal. Si el motor no enciende o no responde, un fusible quemado puede ser la causa más frecuente. Reemplázalo si es necesario y prueba nuevamente.
Verifica la batería. Asegúrate de que los terminales estén bien conectados y libres de corrosión. Si la batería está descargada o dañada, no podrás iniciar el motor, incluso si todo el cableado está en su lugar.
Inspecciona los interruptores de seguridad. El interruptor del asiento y el interruptor de la transmisión deben estar funcionando correctamente para evitar que el motor arranque sin las condiciones adecuadas. Si alguno de estos está defectuoso, el sistema no permitirá el encendido del motor.
Revisa los cables de conexión del motor. Asegúrate de que no haya cables flojos o dañados. Los cables del encendido y de la batería suelen ser los más susceptibles a este tipo de problemas.
Si el motor arranca pero se detiene rápidamente, puede haber un problema con el sistema de encendido. Verifica que el interruptor de encendido y el sistema de cables asociados estén funcionando correctamente.
Presta atención a los conectores y terminales. A veces, los conectores pueden corroerse o aflojarse con el tiempo. Limpiarlos o reemplazarlos puede resolver problemas intermitentes de arranque o pérdida de potencia.
Comprueba que el cableado esté en buen estado. Los cables que se desgastan o se rompen pueden causar cortocircuitos, lo que afecta el funcionamiento general del cortacésped. Asegúrate de que el aislamiento no esté dañado.
Finalmente, si el problema persiste, utiliza un multímetro para verificar la continuidad de los cables y asegúrate de que no haya interrupciones en el flujo eléctrico entre los componentes principales del sistema.
Pasos para reemplazar componentes eléctricos en el John Deere 0125 según el diagrama
Para reemplazar componentes eléctricos en el John Deere 0125, comienza por consultar el diagrama de cableado. Este diagrama te permitirá identificar la ubicación exacta de cada componente y su conexión con otros elementos del sistema eléctrico.
1. Desconecta la batería. Esto previene posibles cortocircuitos y daños durante el proceso de reemplazo. Asegúrate de que los terminales estén completamente desconectados antes de manipular cualquier componente eléctrico.
2. Identifica el componente defectuoso. Utiliza el diagrama para localizar el interruptor, motor o fusible que necesitas reemplazar. Comprueba su estado físico antes de proceder a la sustitución.
3. Desmonta el componente dañado. Dependiendo de la parte, puede ser necesario usar herramientas básicas como destornilladores o llaves para aflojar tornillos y conectores. Mantén todos los tornillos y piezas pequeñas organizadas para facilitar el ensamblaje posterior.
4. Instala el nuevo componente. Colócalo en la posición correspondiente y conecta los cables de acuerdo con el diagrama. Asegúrate de que todas las conexiones estén firmemente sujetas para evitar fallos eléctricos posteriores.
5. Verifica las conexiones. Después de reemplazar el componente, realiza una revisión completa para confirmar que no hay cables sueltos o conexiones mal hechas. El diagrama te ayudará a asegurarte de que todo esté en su lugar.
6. Conecta la batería y prueba el sistema. Enciende el motor del John Deere 0125 y verifica que el componente reemplazado funcione correctamente. Si el sistema sigue sin funcionar, revisa nuevamente el diagrama para asegurarte de que no se haya pasado por alto ninguna conexión.
Al seguir estos pasos y consultar regularmente el diagrama de cableado, podrás reemplazar los componentes eléctricos de manera eficiente y segura.
