Para comprender el diagrama de cableado del John Deere D100, primero debes identificar los componentes clave involucrados en el sistema eléctrico de esta cortadora de césped. Asegúrate de tener a mano el manual de servicio del modelo específico para confirmar las conexiones exactas y evitar confusiones. El diagrama de cableado es crucial para resolver problemas eléctricos, como fallos en el arranque o en el sistema de encendido.
Verifica las conexiones de la batería. La batería es un componente esencial en el sistema eléctrico del D100, ya que suministra energía a todo el sistema. Asegúrate de que los cables de la batería estén firmemente conectados y sin corrosión. Una batería descargada o mal conectada puede provocar fallos en otros componentes, como el motor de arranque o el sistema de luces.
Revisa el interruptor de encendido. Si el motor no arranca, uno de los primeros puntos a verificar es el interruptor de encendido. El diagrama de cableado te ayudará a identificar los cables que van hacia el interruptor, asegurando que no haya cortocircuitos o conexiones sueltas. Verifica también los cables que van hacia la bobina de encendido.
El diagrama de cableado del D100 incluye varios componentes críticos como los interruptores de seguridad, el regulador de voltaje y los fusibles. Asegúrate de inspeccionar cada uno de estos elementos siguiendo el diagrama, y no olvides comprobar la integridad de los cables que conectan estos elementos.

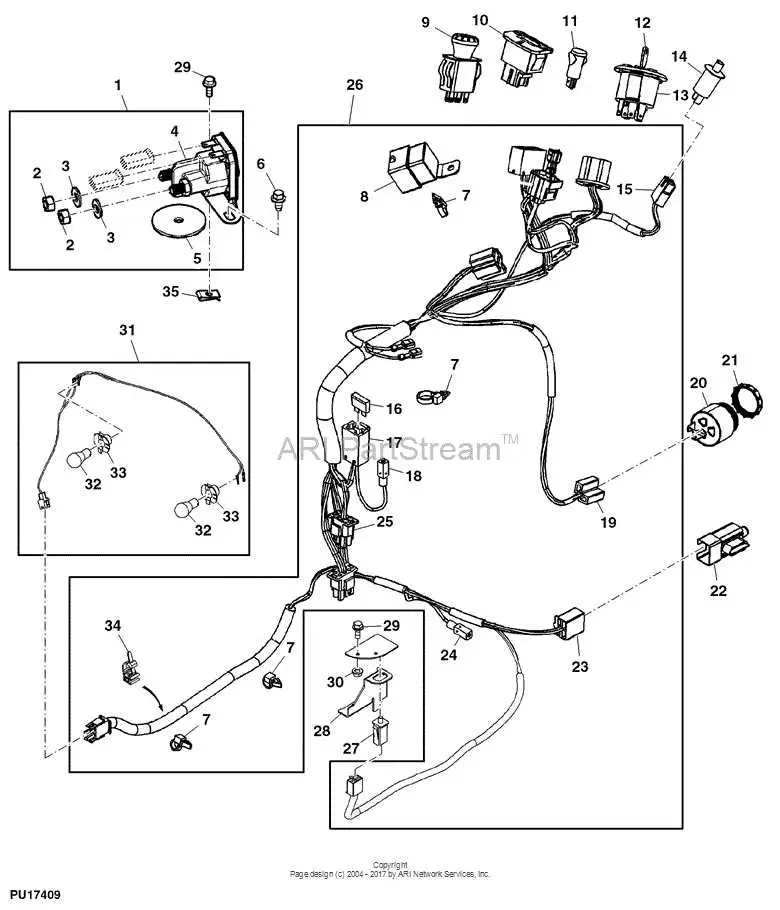

Diagrama de cableado John Deere D100
Para trabajar con el sistema eléctrico del John Deere D100, es fundamental contar con un diagrama de cableado preciso. Este diagrama te permitirá identificar las conexiones entre los diferentes componentes eléctricos, facilitando la reparación y el mantenimiento. Asegúrate de seguir el esquema paso a paso para evitar errores durante las intervenciones.
En el diagrama, encontrarás las conexiones de la batería, el motor, las luces, el interruptor de encendido y otros componentes clave. Cada cable está etiquetado con su función y color, lo que facilita su localización y sustitución. Revisa cada conexión cuidadosamente, especialmente si experimentas problemas con el arranque o el sistema de luces.
Si el motor no arranca correctamente, verifica la conexión de la batería al interruptor de encendido. Asegúrate de que los cables estén firmemente conectados y sin signos de corrosión. También revisa el fusible que protege el sistema eléctrico y cámbialo si es necesario.
Al realizar el mantenimiento, desconecta siempre la batería antes de manipular los cables para evitar cortocircuitos. Si tienes dudas sobre alguna de las conexiones o componentes, consulta el diagrama de cableado para obtener la información precisa y proceder con seguridad.
Identificación y ubicación de los componentes clave en el diagrama de cableado
El diagrama de cableado del John Deere D100 incluye componentes vitales para el funcionamiento adecuado del sistema eléctrico. Es fundamental identificar correctamente estos componentes para garantizar la correcta reparación o mantenimiento de la máquina.
La batería, ubicada en la parte trasera del tractor, conecta con el sistema eléctrico, proporcionando energía a los demás componentes. En el diagrama, su terminal positivo se indica con un símbolo “+” y el negativo con un símbolo “-“.

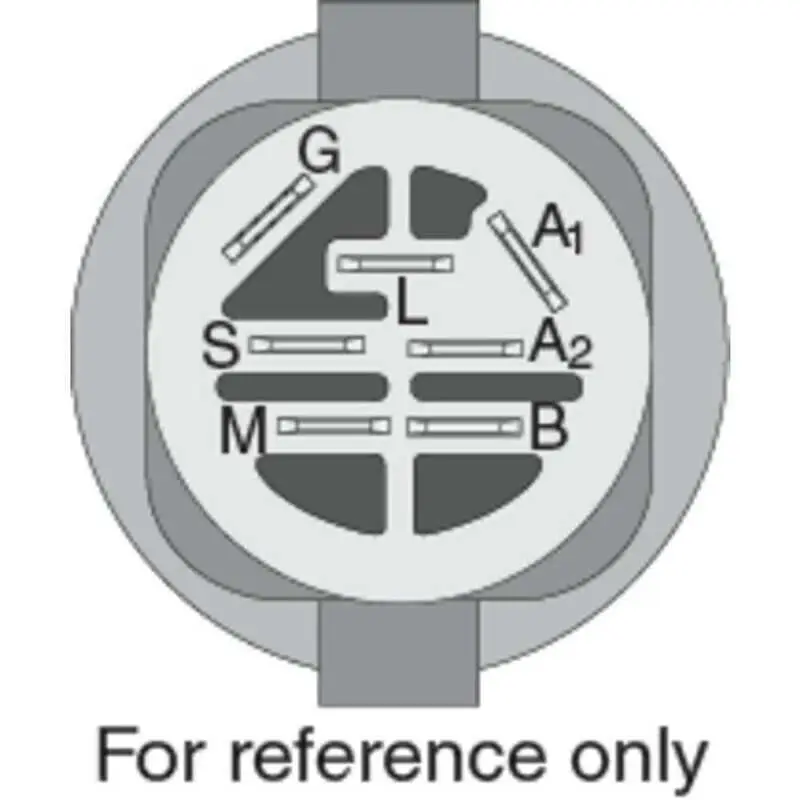

El interruptor de encendido se encuentra cerca del volante y conecta con el sistema de arranque. El diagrama muestra cómo se conecta el interruptor con el motor de arranque y otros circuitos eléctricos importantes, como los sensores y luces.
El regulador de voltaje, situado cerca del motor, es clave para controlar la carga de la batería. Este componente asegura que la batería reciba la cantidad correcta de energía mientras se mantiene en funcionamiento.
Los cables que conectan estos componentes deben seguir una ruta precisa, indicada claramente en el diagrama. Los colores y numeraciones en el diagrama ayudan a identificar cada conexión y evitar errores durante las reparaciones o ajustes.
Cómo realizar conexiones correctas para evitar fallos eléctricos
Conecta siempre los cables de acuerdo con el diagrama de cableado, asegurándote de que cada terminal esté bien sujeto. Revisa las conexiones antes de encender el sistema para evitar cortocircuitos. Utiliza herramientas apropiadas como un destornillador aislado para evitar contacto accidental con componentes en vivo.
Al conectar cables, asegúrate de que los terminales estén limpios y sin corrosión. La suciedad o los residuos pueden causar resistencias no deseadas y generar fallos eléctricos. Si es necesario, utiliza un limpiador de contactos para garantizar una buena conexión.
Verifica que los cables estén bien aislados, especialmente en las áreas donde hay movimiento o posible fricción. Los cables desgastados pueden provocar cortocircuitos o fallos eléctricos. Usa cinta aislante de calidad para reforzar las zonas vulnerables y proteger los cables de daños externos.
Para garantizar una correcta distribución de la corriente, asegúrate de que los cables no estén sobrecargados. No utilices cables demasiado finos para conexiones de alto voltaje o corriente. Verifica que cada cable cumpla con las especificaciones recomendadas por el fabricante.
Revisa que todas las conexiones estén bien ajustadas. Un cable flojo puede generar una mala conducción de corriente y generar calor, lo que podría provocar un incendio. Siempre aprieta los tornillos de los terminales de forma segura, pero sin excederte para evitar daños a los componentes.
Solución de problemas comunes basados en el diagrama de cableado
Verifica las conexiones de los cables. Asegúrate de que cada terminal esté bien conectado y no presente signos de desgaste o corrosión. Un mal contacto puede ocasionar fallos en el sistema eléctrico.
Revisa los fusibles. Si el equipo no enciende, es posible que un fusible esté fundido. Consulta el diagrama para localizar los fusibles y reemplázalos si es necesario.
Verifica la continuidad del cableado. Utiliza un multímetro para comprobar si hay interrupciones en el cableado. Esto te ayudará a identificar posibles cortocircuitos o cables rotos.
Inspecciona los interruptores y relés. Los interruptores defectuosos o los relés mal conectados pueden impedir que el sistema funcione correctamente. Asegúrate de que estén bien colocados y operativos.
Comprueba las conexiones a tierra. Un mal aterrizaje puede causar fallos intermitentes en el funcionamiento del sistema. Verifica que las conexiones a tierra estén seguras y libres de óxido.
Consulta los diagramas de conexiones para localizar los cables que puedan estar causando interferencias. A veces, un cable mal instalado o un cruce de cables puede generar cortocircuitos o fallos en el sistema eléctrico.
- Reemplaza cualquier componente dañado que aparezca en el diagrama, como interruptores, relés o fusibles.
- Verifica la correcta polaridad de las conexiones de batería y alternador.
- Si observas una sobrecarga de corriente, asegúrate de que el cableado sea del calibre adecuado para soportar la carga eléctrica.
Siguiendo estos pasos, puedes identificar rápidamente los problemas comunes en el sistema eléctrico de tu John Deere D100 y solucionarlos basándote en el diagrama de cableado.
