Verifica el estado de los cables antes de iniciar cualquier trabajo de conexión. Los cables del encendido del John Deere 322 están codificados por colores: rojo para alimentación, negro para tierra y amarillo para señal al interruptor de encendido. Identificar correctamente cada línea evita cortocircuitos y fallas en el arranque.
Ubica el módulo de encendido y el interruptor principal. El cable rojo se conecta al terminal positivo del módulo, mientras que el negro debe fijarse a un punto metálico limpio del chasis. El cable amarillo se conecta al interruptor de arranque, asegurando un contacto firme para que el motor reciba la señal de encendido.
Revisa las conexiones de la bujía y el condensador. Una bujía en mal estado puede simular un fallo de cableado, por eso confirma que esté limpia y ajustada correctamente. El condensador absorbe picos de voltaje y protege el módulo; verifica que sus terminales estén firmes y sin corrosión.
Después de conectar todos los cables, prueba el arranque sin la cubierta del motor para observar cualquier chispa o irregularidad. Ajusta los cables que presenten holgura y confirma que no haya contacto entre el cable de señal y la masa, evitando cortocircuitos y sobrecalentamiento.

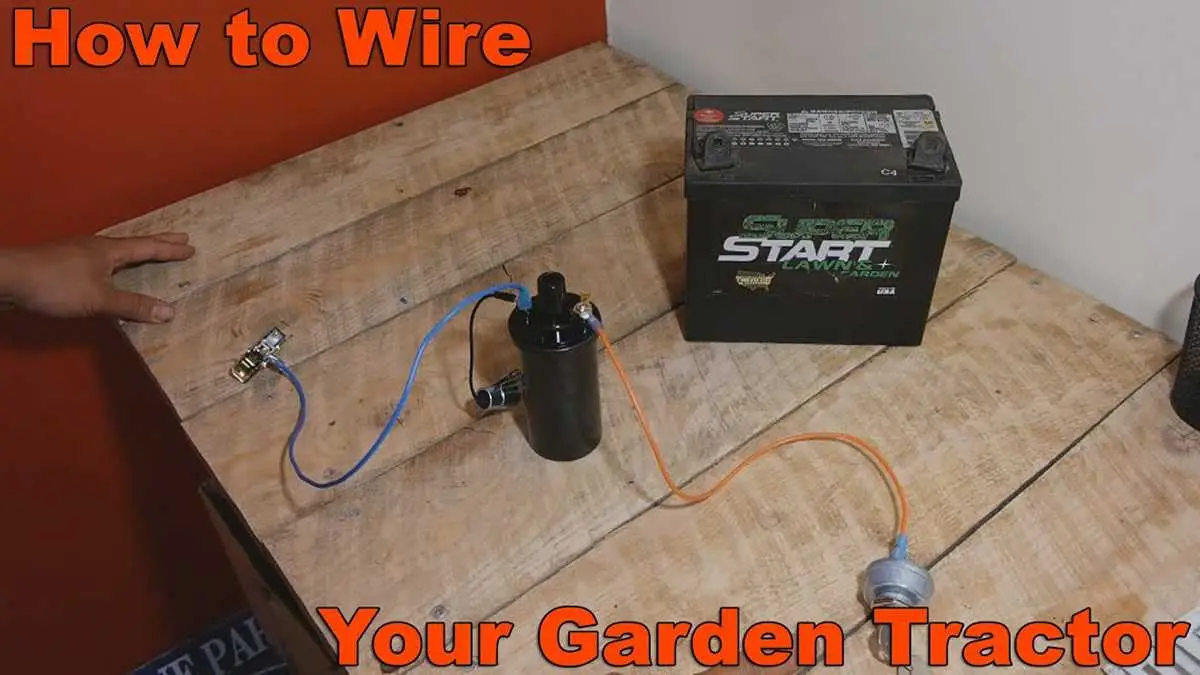

Diagrama de cableado de encendido en tractor de jardín John Deere 322
Conecta el interruptor de encendido al módulo de ignición usando el cable negro con franja amarilla. Este cable transporta la corriente principal al sistema de chispa. Asegúrate de que las conexiones estén firmes y sin corrosión para evitar fallos intermitentes.
El cable rojo va directamente desde la batería al interruptor de encendido, suministrando voltaje constante. Comprueba la continuidad del cable antes de instalarlo y reemplaza cualquier sección dañada o desgastada.
Conecta el cable verde desde el interruptor de encendido al relé de arranque. Este cable activa el solenoide al girar la llave, permitiendo que el motor se encienda. Mantén la ruta del cable alejada de piezas móviles y fuentes de calor.
El cable blanco se conecta desde el módulo de encendido a la bobina. Este enlace envía la señal de chispa al distribuidor, asegurando que la bujía reciba la corriente en el momento preciso. Revisa que los terminales estén limpios y bien ajustados.
Finalmente, verifica que todos los cables de masa estén asegurados al chasis del tractor. Una buena conexión a tierra previene fallos eléctricos y protege el sistema de encendido contra sobrecargas.
Localización de componentes y conexiones del sistema de encendido
Identifica primero el interruptor de encendido, ubicado en el panel frontal del tractor, normalmente a la derecha del volante. Desde allí, el cable principal de alimentación se dirige hacia el conjunto de relé y fusibles, que se encuentra junto al compartimento del motor, cerca del lado izquierdo.
La bobina de encendido está montada en el lateral del motor, cerca del colector de admisión. Asegura que el cable de alta tensión conecte correctamente la bobina con la bujía, evitando torsiones o contactos sueltos. Cada bujía tiene su propio cable, claramente marcado con colores que facilitan la identificación.
El módulo de encendido se localiza sobre la tapa de válvulas y se conecta directamente a la bobina y al interruptor de encendido mediante conectores de clip. Revisa que cada conexión esté firme y sin corrosión, ya que cualquier holgura puede causar fallos intermitentes.
El sensor de punto muerto y el condensador se encuentran cerca del cigüeñal, dentro de la carcasa del distribuidor. Comprueba que los cables de señal estén libres de dobleces y conectados a la placa del módulo siguiendo el diagrama de colores del fabricante.
Para el cableado de tierra, identifica los puntos metálicos del chasis donde los cables están fijados con tornillos. Una buena conexión a tierra garantiza que el sistema de encendido funcione sin interrupciones y que la corriente fluya correctamente hacia todos los componentes.
Interpretación de colores de cables y rutas de señal
Identifica los cables según sus colores para evitar errores de conexión en el sistema de encendido del John Deere 322:
- Rojo: alimentación principal desde la batería hacia el interruptor de encendido.
- Negro: masa o tierra, conecta directamente al chasis del tractor.
- Amarillo: señal de encendido al interruptor de arranque.
- Verde: conexión al sistema de corte de motor por seguridad.
- Blanco: señal hacia la bobina de encendido.
Para seguir correctamente la ruta de señal, localiza primero el interruptor de encendido y sigue cada cable hacia su destino final:
- Conecta el cable rojo desde la batería al interruptor de encendido.
- Verifica que el cable negro tenga contacto firme con el chasis.
- Dirige el cable amarillo desde el interruptor hacia el solenoide de arranque.
- El cable verde debe ir desde el interruptor hasta el sistema de seguridad que detiene el motor.
- El cable blanco sale del interruptor y llega a la bobina para generar la chispa.
Comprueba visualmente que no existan cruces ni conexiones sueltas. Mantén los cables agrupados y fijados a lo largo del chasis para evitar desgaste por vibración o calor del motor.
Si un cable cambia de color a lo largo de su recorrido, marca cada sección con cinta o etiqueta para conservar claridad en futuras revisiones.
Solución de fallas comunes en el circuito de encendido
Verifica primero la batería y las conexiones de tierra; una terminal floja o corroída puede impedir que el circuito reciba energía suficiente. Limpia y ajusta los terminales para asegurar contacto firme.
Inspecciona el interruptor de encendido. Si al girar la llave no se escucha el clic del relé, mide la continuidad con un multímetro. Reemplaza el interruptor si no conduce corriente correctamente.
Revisa las bujías y cables. Una bujía con depósito de carbono o aislante dañado genera chispa débil o intermitente. Limpia o reemplaza las bujías y asegúrate de que los cables estén conectados sin grietas ni corrosión.
Examina la bobina de encendido. Mide la resistencia primaria y secundaria según las especificaciones del fabricante. Si los valores difieren, reemplaza la bobina para restaurar chispa potente.
Comprueba el módulo de encendido y el sensor de posición del cigüeñal. Una señal intermitente o ausente bloquea la chispa. Sustituye cualquier componente que no entregue señal estable al motor.
Confirma que los fusibles del circuito estén intactos. Un fusible fundido interrumpe el flujo de energía hacia la bobina y relés. Sustitúyelos por fusibles del mismo amperaje.
Revisa los relés de arranque y seguridad. Conecta temporalmente la bobina directamente para descartar fallas en los relés. Si el motor arranca, el relé requiere reemplazo.
Inspecciona conexiones a tierra del motor y chasis. Una mala tierra provoca interrupciones intermitentes de chispa. Limpia superficies metálicas y ajusta tornillos de conexión.
