Revisa el diagrama de la correa del ventilador antes de realizar cualquier ajuste en el motor de tu John Deere 6410. Este paso garantiza que cada polea y tensor estén correctamente alineados, evitando desgaste prematuro y posibles fallas en el sistema de refrigeración.
Identifica cada componente en el diagrama: polea del cigüeñal, alternador, bomba de agua y compresor del aire acondicionado. Conocer la posición exacta de cada correa permite detectar tensión incorrecta y reemplazar las piezas desgastadas con precisión.
Aplica la tensión adecuada siguiendo las indicaciones del fabricante. Una correa demasiado floja puede patinar y reducir la eficiencia del motor, mientras que una excesivamente tensa puede dañar rodamientos y soportes. El diagrama sirve como guía visual para mantener un equilibrio seguro.
Programa revisiones periódicas usando el diagrama como referencia. Inspecciona grietas, desgaste y alineación cada cierto número de horas de funcionamiento para prolongar la vida útil de la correa y mantener la operatividad del tractor sin interrupciones.

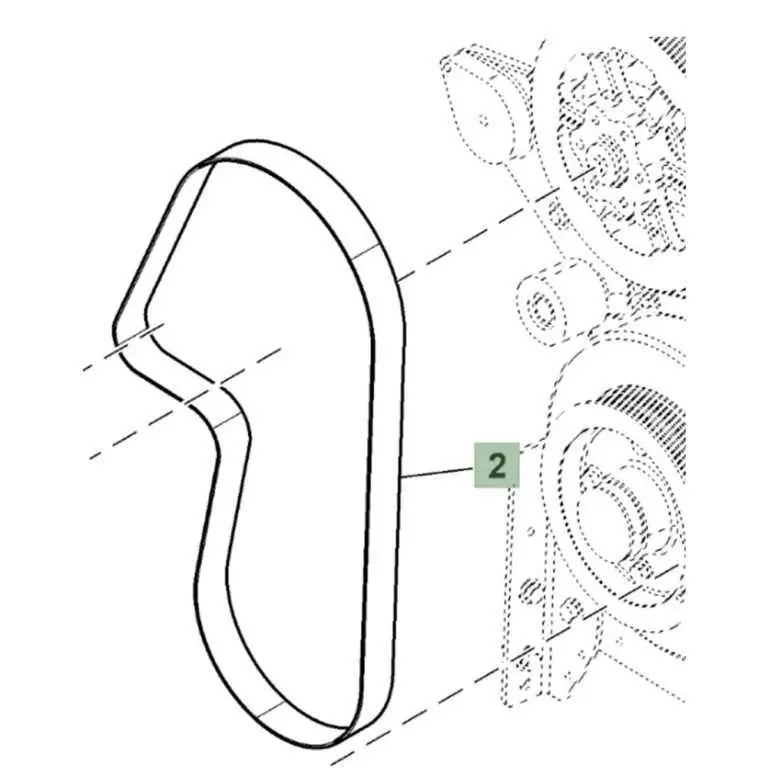

Diagrama de la correa del ventilador John Deere 6410
Coloca la correa del ventilador siguiendo el diagrama específico del John Deere 6410 para evitar deslizamientos y desgaste prematuro. La correa principal conecta la polea del cigüeñal con el alternador, la bomba de agua y la polea del ventilador, asegurando que todos los componentes giren de manera sincronizada.
Verifica la tensión aplicando presión con el pulgar; la correa debe ceder aproximadamente 12-15 mm sin sentirse floja. Ajusta la tensión usando el tensor de correa, ubicado junto al alternador, girando el tornillo hasta lograr la presión correcta.
Inspecciona la correa regularmente para detectar grietas, deshilachado o desgaste en los bordes. Reemplaza la correa cada 2-3 años o después de 3.000-4.000 horas de uso para mantener el sistema de enfriamiento y carga funcionando sin interrupciones.

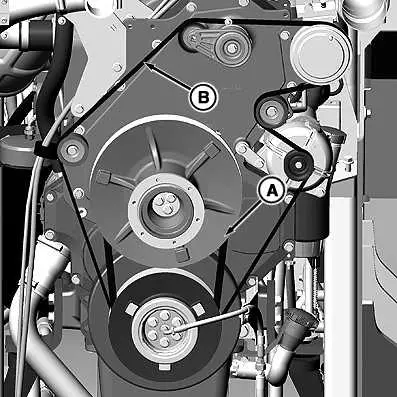

Sigue el diagrama que muestra el recorrido exacto: la correa pasa primero por la polea del cigüeñal, luego por el alternador, la bomba de agua y finalmente por la polea del ventilador, manteniendo un ángulo de alineación preciso para evitar vibraciones y desgaste desigual.
Lubrica ligeramente los puntos de contacto si es necesario y asegúrate de que todas las poleas giren libremente antes de arrancar el motor. Esta revisión evita sobrecalentamiento y garantiza un rendimiento estable del John Deere 6410.
Identificación de correas y poleas en John Deere 6410
Verifica primero la correa del ventilador ubicada en la parte frontal del motor; debe ajustarse entre la polea del cigüeñal y la del ventilador. La correa de accesorios conecta la polea del cigüeñal con el alternador, la bomba hidráulica y el compresor de aire, asegurando que cada componente reciba movimiento constante.
Observa las marcas de las poleas: la polea del cigüeñal es la más grande y central, mientras que las del alternador y la bomba hidráulica son más pequeñas y se sitúan lateralmente. Comprueba que la correa tenga tensión adecuada; una correa floja puede patinar y reducir el rendimiento del motor.
Identifica cada correa según su anchura y longitud, anotando las medidas impresas en la superficie. La correa del ventilador mide aproximadamente 1.2 cm de ancho y 120 cm de circunferencia, mientras que la de accesorios varía según los implementos conectados, generalmente entre 1.5 y 2 cm de ancho.
Para reemplazar o ajustar correas, suelta primero la tensión de la polea tensora, coloca la correa nueva siguiendo el diagrama del fabricante y ajusta nuevamente la tensión. Confirma que todas las correas giren sin desviarse ni hacer ruidos extraños durante la prueba del motor.
Procedimiento para reemplazar la correa del ventilador
Afloja el tensor de la correa existente usando una llave adecuada. Esto reducirá la tensión y permitirá retirar la correa antigua sin dañar los componentes circundantes.
Extrae la correa antigua cuidadosamente, siguiendo el diagrama de la correa del ventilador del John Deere 6410 para identificar correctamente el recorrido entre poleas.
Inspecciona las poleas y el rodamiento del ventilador. Asegúrate de que no haya desgaste, grietas ni acumulación de suciedad que pueda afectar el rendimiento de la nueva correa.
Coloca la correa nueva siguiendo la ruta indicada en el diagrama. Verifica que esté asentada correctamente en cada ranura de las poleas y que no quede torcida.
Aprieta el tensor gradualmente hasta lograr la tensión recomendada. Comprueba que la correa tenga una ligera holgura de aproximadamente 1-2 cm al presionarla en el punto medio entre las poleas.
Gira el motor manualmente un par de vueltas y observa el desplazamiento de la correa. Asegúrate de que se mantenga en su posición y que no emita ruidos extraños.
Verifica el ajuste final y ajusta nuevamente el tensor si es necesario. Esto garantiza que la correa funcione de manera uniforme y prolonga su vida útil.
- Herramientas necesarias: llave inglesa, diagrama de la correa, guantes de protección.
- Recomendación: realiza el reemplazo con el motor frío para evitar quemaduras.
- Inspección adicional: revisa otras correas cercanas y componentes del sistema de ventilación.
Verificación de tensión y alineación de la correa
Coloca el tractor en una superficie nivelada y asegúrate de que el motor esté apagado antes de tocar la correa. Comprueba la tensión aplicando presión con el pulgar en el centro de la correa entre dos poleas: la deflexión recomendada para el John Deere 6410 es de 10 a 15 mm. Si la correa se mueve más allá de este rango, ajusta el tensor girando el tornillo de ajuste hasta alcanzar la tensión correcta.
Para verificar la alineación, observa desde arriba si todas las poleas están en el mismo plano. Una desalineación superior a 2 mm puede causar desgaste prematuro y ruidos excesivos. Usa una regla o un hilo tenso como guía para confirmar que la correa sigue una trayectoria recta sin desviaciones.
Después de ajustar tensión y alineación, gira el motor manualmente unas vueltas y vuelve a medir la deflexión de la correa. Repite el ajuste si es necesario hasta que la correa mantenga tensión uniforme y las poleas estén correctamente alineadas.
Inspecciona visualmente la correa en busca de grietas, desgastes o capas despegadas. Una correa dañada debe reemplazarse inmediatamente para evitar fallos del sistema de ventilación y sobrecalentamiento del motor.
