Revisa el diagrama de cableado F935 de John Deere antes de iniciar cualquier reparación o modificación eléctrica. Este diagrama proporciona la ubicación exacta de cada conector, fusible y componente clave del sistema eléctrico, facilitando la identificación de problemas sin riesgos de cortocircuitos.
Utiliza los códigos de colores indicados en el esquema para seguir correctamente los cables y evitar confusiones. Por ejemplo, los cables de alimentación principal están marcados en rojo, mientras que las conexiones a tierra aparecen en negro, lo que permite distinguir rápidamente las rutas críticas de energía.
Observa los detalles de los relés y fusibles dentro del diagrama: cada elemento está numerado y vinculado con la función específica que cumple en la máquina. Esto ayuda a reemplazar componentes dañados sin desconectar partes que no requieren intervención, reduciendo el tiempo de mantenimiento.
Si necesitas extender o modificar conexiones, sigue las rutas indicadas para no comprometer otros circuitos. La referencia visual de cada terminal y empalme asegura que las modificaciones mantengan la integridad del sistema eléctrico original.
Para diagnósticos precisos, combina el diagrama F935 con el manual de servicio de John Deere. Esto permite verificar continuidad, tensión y resistencia en puntos específicos, garantizando que cualquier reparación se realice con seguridad y precisión.

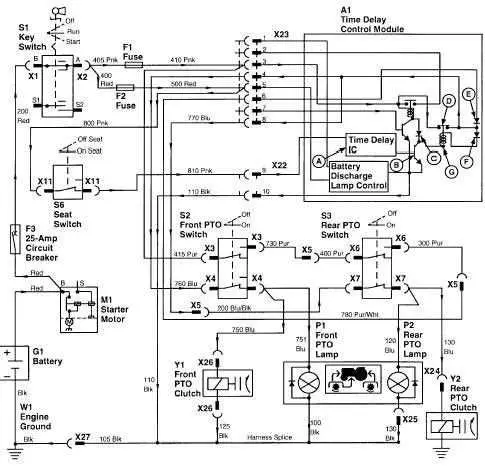

F935 John Deere Wiring Diagram
Consulta directamente el diagrama de cableado F935 de John Deere para identificar cada conexión eléctrica de la máquina. Localiza el fusible principal y verifica que los cables del encendido y de la batería estén correctamente conectados. Esto evita fallos de arranque y cortocircuitos.
Usa códigos de color en los cables para identificar fácilmente alimentación, tierra y señal de los sensores. Revisa las conexiones del motor, las luces y el sistema hidráulico según el diagrama, asegurando que los conectores no presenten corrosión.
Para mantenimiento, sigue el recorrido de cada línea en el diagrama para comprobar continuidad con un multímetro. Marca cualquier sección con desgaste o cables pelados antes de reemplazarlos para evitar interrupciones en el funcionamiento.
Al instalar accesorios adicionales, integra sus conexiones respetando la numeración y polaridad indicadas en el diagrama F935. Esto mantiene la integridad del sistema eléctrico y protege los componentes electrónicos.
Guarda una copia impresa del diagrama cerca de la máquina durante trabajos de reparación o ajustes, permitiendo referencia rápida y segura sin depender de dispositivos electrónicos.
Localización de los conectores principales en el F935
Accede al compartimento del motor para identificar los conectores más relevantes. El conector de alimentación principal se encuentra cerca de la batería, generalmente en el lado derecho, con un cable rojo grueso claramente visible.
El arnés de control del motor tiene varios conectores distribuidos a lo largo del chasis:
- Conector del interruptor de encendido: ubicado junto a la columna de dirección, fácil de reconocer por su color negro y forma rectangular.
- Conectores de sensores del motor: localizados cerca del bloque del motor, generalmente etiquetados y agrupados por funciones específicas.
- Conector del sistema hidráulico: situado cerca de la bomba hidráulica, marcado con un clip amarillo para rápida identificación.
En la parte trasera del F935 se encuentran los conectores relacionados con los implementos y luces:
- Conector de luces traseras: adyacente al soporte del portón trasero, con cables de colores diferenciados para cada función.
- Conector de accesorios PTO: ubicado cerca del eje trasero, protegido por una cubierta negra desmontable.
Se recomienda marcar cada conector con cinta adhesiva de colores antes de desconectarlos, lo que facilita la reinstalación sin errores. Mantén limpio el área de los conectores y revisa que no haya corrosión en los contactos para asegurar conexiones confiables.
Para inspecciones frecuentes, el conector del tablero de instrumentos se encuentra debajo del panel de control, accesible retirando dos tornillos y desplazando ligeramente la cubierta frontal.
Registrar la ubicación de cada conector con un diagrama simple ayuda a identificar rápidamente cualquier desconexión o falla en el sistema eléctrico del F935.
Interpretación de los códigos de colores del cableado
Identifica los cables de tu F935 John Deere siguiendo el código de colores estándar: el rojo indica alimentación positiva, el negro corresponde a tierra o negativo, el amarillo señala señales de control y el verde representa conexiones a sensores. Mantén estos códigos visibles durante cualquier revisión o reparación para evitar conexiones incorrectas.
Al trabajar con circuitos múltiples, verifica el grosor del cable junto con el color: los cables más gruesos suelen manejar corriente alta, mientras que los finos transportan señales de baja tensión. Esto ayuda a prevenir sobrecargas y daños en componentes electrónicos.
Usa marcadores o cintas de colores si algún cable se mezcla o no tiene identificación clara. Etiquetar cada extremo facilita el reensamblaje y reduce errores al reconectar sistemas complejos.
Consulta el diagrama específico del modelo F935 antes de modificar cualquier conexión. Asegúrate de que cada cable coincida con su función según el esquema: por ejemplo, el cable amarillo que lleva señal de interruptor debe conectarse únicamente al circuito correspondiente y nunca a tierra ni a alimentación directa.
Revisa periódicamente las conexiones, especialmente en áreas expuestas a vibraciones o humedad. La decoloración o desgaste del aislamiento puede alterar la interpretación de los colores y provocar fallos eléctricos.
Solución de problemas comunes de circuitos eléctricos
Verifica el fusible principal si el equipo no enciende; un fusible quemado suele ser la causa más frecuente. Utiliza un multímetro para medir continuidad en cables y conectores, empezando desde la batería hasta el interruptor de encendido. Conexiones flojas o corroídas generan caídas de voltaje que provocan fallos intermitentes, así que limpia terminales con un cepillo de alambre y aplica grasa dieléctrica.
Si los indicadores del tablero no funcionan, inspecciona los relés y los interruptores de seguridad. Sustituye relés que no hagan clic al activar, y comprueba que los interruptores de asiento y freno transmitan señal correctamente. Un simple cable roto dentro del arnés puede causar pérdida de alimentación en varios circuitos, así que realiza pruebas de continuidad cable por cable.
Para luces y accesorios que parpadean, busca tierra defectuosa. Conecta el negativo directamente a la batería para descartar fallos en el chasis. Si el problema desaparece, reinstala la conexión a tierra con un perno limpio y apretado. Inspecciona también los conectores de iluminación; humedad o óxido produce resistencia elevada y calentamiento.

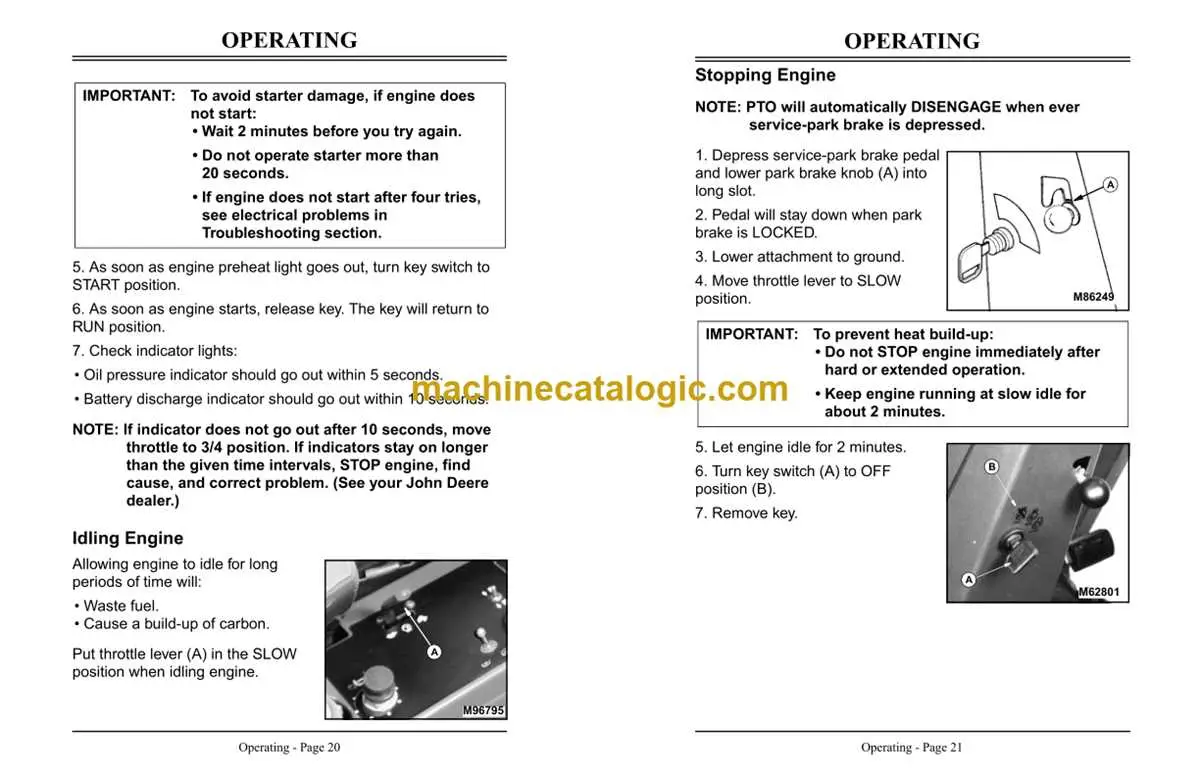

Cuando el motor no arranca pero la batería está cargada, revisa el solenoide de arranque y el cableado que lo conecta al interruptor. Un voltaje inferior a 9 V en el terminal de arranque indica caída de tensión por cable envejecido o terminales flojas. Ajusta y reemplaza según sea necesario para restaurar corriente completa.
Finalmente, documenta cada prueba y sustitución en un diagrama actualizado del arnés. Esto ayuda a localizar rápidamente circuitos críticos y evita reemplazos innecesarios. Mantener trazos claros del recorrido de cables facilita intervenciones futuras sin confusión.
