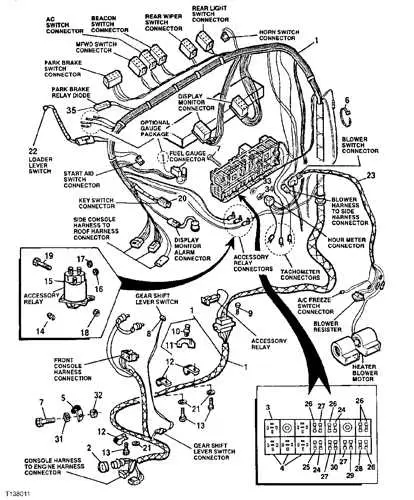

Consulta el diagrama eléctrico de la cabina John Deere 310A antes de realizar cualquier mantenimiento. Este esquema muestra la ubicación exacta de los fusibles, relés y conexiones principales, facilitando la identificación rápida de fallas en el sistema eléctrico.
El diagrama incluye detalles sobre el circuito de encendido, iluminación y señalización, así como las rutas de cableado entre el tablero de instrumentos y los componentes mecánicos. Seguir este esquema ayuda a evitar errores de conexión y posibles cortocircuitos.
Revisa los códigos de color de los cables y la numeración de terminales que aparecen en el diagrama para asegurar un diagnóstico preciso. Comparar el diagrama con el estado real del cableado permite detectar desgaste, cables sueltos o conexiones corroídas que afectan el rendimiento de la máquina.
La correcta interpretación del diagrama eléctrico también facilita la instalación de accesorios adicionales o la sustitución de componentes sin interrumpir la operación de otros sistemas. Utilizar el diagrama como guía garantiza que cada intervención sea rápida y segura.
Diagrama eléctrico en cabina John Deere 310A
Localiza el panel principal de fusibles detrás del asiento del operador para acceder al diagrama eléctrico. Cada fusible y relé está claramente numerado, lo que permite identificar rápidamente la alimentación de luces, indicador de nivel de combustible, sistema de arranque y válvulas hidráulicas.
El cableado de la cabina utiliza conectores de tipo resistente a vibraciones; verifica que todos los terminales estén firmes antes de cualquier intervención. Los colores de los cables siguen un código estándar: rojo para alimentación principal, negro a tierra, verde para luces, y azul para sensores hidráulicos.
Al reemplazar un fusible, consulta la tabla del diagrama para asegurar que utilizas la capacidad correcta en amperios. Un fusible incorrecto puede generar sobrecarga en el sistema o daños en el módulo de control.
Para rastrear un cortocircuito, sigue el diagrama desde la fuente de alimentación hasta el componente afectado, verificando continuidad con un multímetro. Esto reduce el tiempo de diagnóstico y evita desconexiones innecesarias en otros circuitos.
Mantén el diagrama actualizado dentro de la cabina, preferiblemente laminado, para poder consultarlo en trabajos de mantenimiento sin riesgo de deterioro por polvo o humedad.
Ubicación y conexión de los fusibles y relés en la cabina
Localiza el panel de fusibles en el lado derecho de la cabina, justo detrás del asiento del operador. Cada fusible está claramente identificado con su amperaje y función mediante etiquetas plásticas resistentes al calor.
Conecta los fusibles asegurándote de que el amperaje coincida con la especificación del diagrama eléctrico del John Deere 310A. Inserta cada fusible presionando firmemente hasta que quede totalmente asentado en su ranura.
Los relés se encuentran junto al panel de fusibles, montados sobre un soporte metálico. Cada relé tiene un número de referencia que corresponde al esquema eléctrico, lo que permite identificar fácilmente su función: arranque, luces, bomba hidráulica o sistema de advertencia.
Para instalar un relé, alinea los terminales con el conector y presiona hasta que encaje. Evita forzar la pieza, ya que los terminales se pueden doblar y provocar fallas eléctricas.
Verifica las conexiones revisando que los cables no estén sueltos ni desgastados. Usa un multímetro para confirmar continuidad y correcta alimentación en los circuitos críticos.
Mantén el área limpia y libre de polvo, grasa o humedad para prevenir cortocircuitos. Revisa periódicamente el estado de fusibles y relés y reemplaza cualquier componente que presente señales de deterioro, como decoloración o contactos quemados.
Identificación de los cables y su función en los controles principales
Conecta cada cable según el esquema eléctrico del John Deere 310A para evitar fallas en los controles principales. Cada color y grosor tiene una función específica que garantiza la operación correcta de la máquina.
- Cable rojo: Alimenta directamente al sistema de encendido. Mantén sus conexiones limpias y sin corrosión para asegurar arranques consistentes.
- Cable negro: Funciona como masa general. Asegúrate de que el contacto con el chasis sea firme para evitar cortocircuitos o interferencias eléctricas.
- Cable amarillo: Controla la señal de advertencia del tablero, incluyendo indicadores de presión de aceite y temperatura del motor.
- Cable verde: Vincula los controles hidráulicos. Verifica que las terminales estén firmes para un movimiento preciso de las palancas.
- Cable azul: Activa luces y accesorios eléctricos adicionales. Comprueba que los fusibles correspondientes estén en buen estado antes de conectar.
Para identificar cada cable, utiliza un multímetro y sigue el recorrido desde la fuente de alimentación hasta el componente. Marca los cables con etiquetas resistentes a la temperatura para facilitar futuras intervenciones. Evita torsiones y puntos de tensión que puedan dañar el aislamiento.
- Desconecta la batería antes de manipular cualquier cable.
- Confirma la continuidad de cada línea con el multímetro.
- Revisa los conectores en busca de oxidación o holgura.
- Organiza los cables con bridas o canaletas para reducir vibraciones.
- Vuelve a conectar la batería y prueba los controles uno por uno.
Etiquetar y documentar cada conexión facilita la resolución de problemas y mantiene los controles principales funcionando de manera estable y segura.
Solución de problemas comunes del sistema eléctrico en cabina
Verifica fusibles y relés antes de revisar otros componentes. Localiza la caja de fusibles dentro de la cabina según el diagrama eléctrico John Deere 310A y reemplaza cualquier fusible fundido con uno del mismo amperaje. Comprueba los relés golpeándolos ligeramente; un relé defectuoso puede generar fallas intermitentes.
Inspecciona conexiones y cables. Observa los terminales sueltos o corroídos en el panel de control y detrás del tablero. Limpia con limpiador de contactos y ajusta los terminales flojos. Los cables dañados o con aislamiento roto deben ser reemplazados para evitar cortocircuitos.
Revisa interruptores y controles. Prueba cada interruptor de luces, calefacción y ventilación accionándolos mientras mides continuidad con un multímetro. Sustituye los interruptores que no muestran continuidad o que producen chisporroteos.
Controla la batería y el alternador. Mide el voltaje de la batería con el motor apagado (debe estar alrededor de 12.6 V) y con el motor encendido (14–14.5 V). Una caída significativa indica alternador defectuoso o cables de batería flojos. Limpia bornes y ajusta conexiones para asegurar carga adecuada.
Monitorea indicadores y sensores. Las luces de advertencia en la cabina pueden señalar problemas específicos como baja presión de aceite o temperatura elevada. Usa el diagrama eléctrico para rastrear los cables de sensores y reemplaza los sensores que no envían señales correctas al tablero.
Prueba sistemas de iluminación. Enciende todas las luces de cabina y externas mientras inspeccionas conexiones y cables. Las bombillas fundidas o los cables corroídos son responsables del 80 % de las fallas de iluminación en el 310A.
Comprueba tierra y continuidad. Mide continuidad entre componentes eléctricos y chasis; un mal contacto a tierra genera fallas intermitentes y sobrecalentamiento de fusibles. Limpia superficies de contacto y ajusta tornillería para asegurar conexión firme.
Siguiendo estas acciones, se pueden detectar y corregir rápidamente los problemas eléctricos más comunes dentro de la cabina del John Deere 310A.
