Para mantener el rendimiento óptimo de tu cortacésped John Deere L110, es fundamental comprender cómo está configurada la correa de transmisión. Este diagrama te ayudará a identificar correctamente las rutas y conexiones clave, lo que facilita las reparaciones y el mantenimiento.
El sistema de correa de transmisión en el L110 tiene un diseño sencillo pero eficiente, donde la correa conecta varios componentes esenciales, como el motor y las ruedas motrices. Al revisar el diagrama, asegúrate de verificar el recorrido exacto de la correa para evitar errores durante su instalación o sustitución.
Cuando necesites reemplazar la correa, ten en cuenta que debe instalarse con la tensión adecuada. Un ajuste incorrecto puede afectar el rendimiento de la máquina o incluso dañar los componentes. Consulta siempre el manual del propietario para asegurarte de seguir el diagrama de manera precisa y sin omitir ningún paso importante.

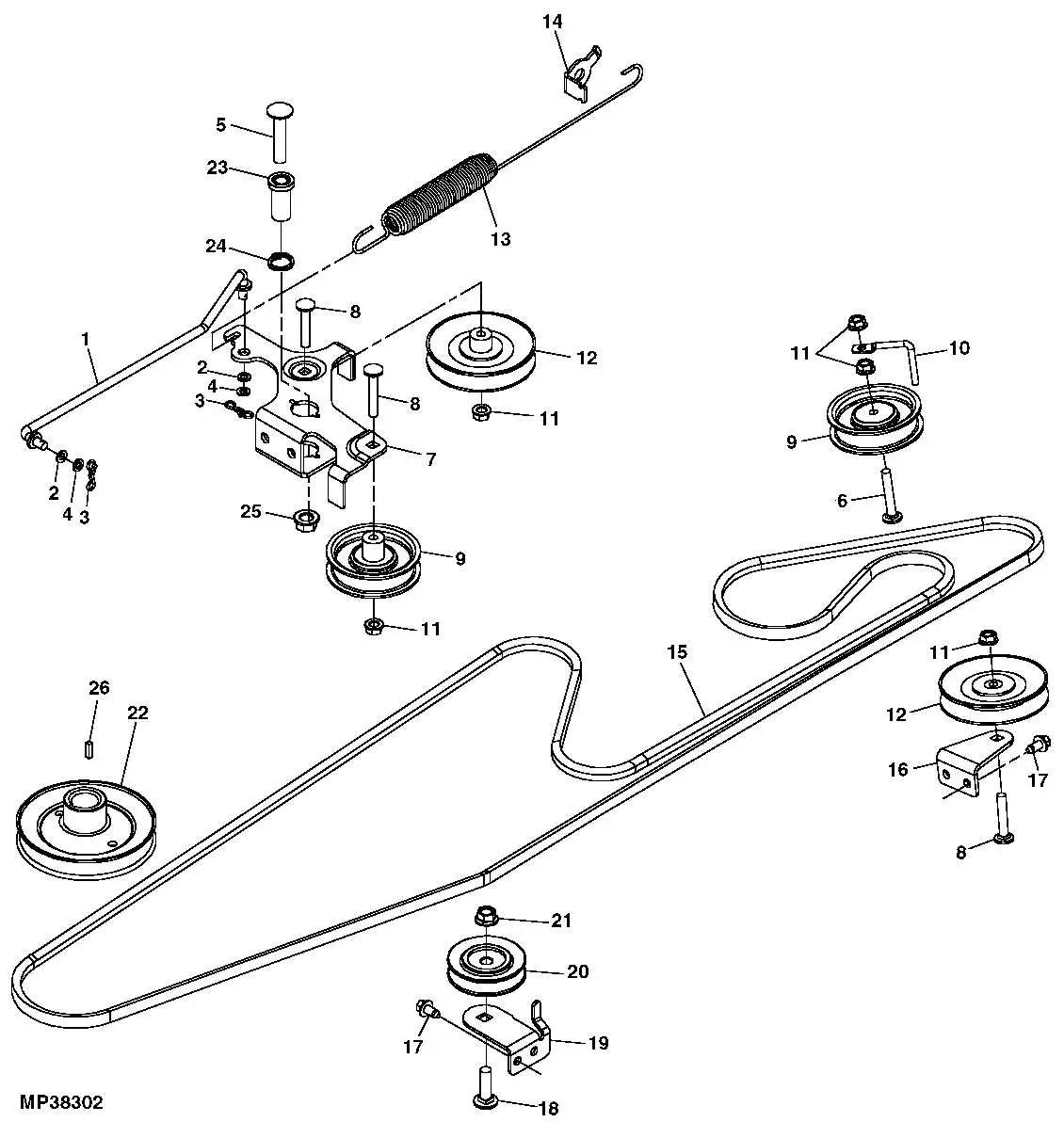

Diagrama de Correa en el John Deere L110
Para asegurarte de que la correa de transmisión del John Deere L110 funcione correctamente, es crucial seguir el diagrama adecuado. Aquí te mostramos cómo entenderlo y ajustarlo de manera eficiente.
La correa de transmisión en el L110 es responsable de conectar el motor con las ruedas traseras, permitiendo el movimiento del cortacésped. Para un rendimiento óptimo, sigue estos pasos:
- Posiciona la correa correctamente: Comienza alineando la correa en los rodillos y poleas. Asegúrate de que no haya torsiones y que la correa esté lo suficientemente tensa, pero no excesivamente apretada.
- Consulta el diagrama: El diagrama te ayudará a identificar la ruta exacta de la correa a través de las poleas. Verifica que todas las poleas estén alineadas correctamente según las indicaciones del fabricante.
- Revisa el desgaste de la correa: Si la correa está desgastada o dañada, sustitúyela de inmediato. Un desgaste desigual puede generar fricción adicional y afectar el rendimiento del cortacésped.
- Verifica la tensión: Utiliza un medidor de tensión para asegurarte de que la correa tiene la cantidad correcta de tensión. Un exceso de tensión puede dañar las poleas, mientras que una tensión baja puede provocar que la correa se deslice o salte.
- Consulta el manual: Siempre sigue las indicaciones del manual de usuario para evitar problemas durante el montaje o ajuste de la correa.
Si todo está en orden, la correa debería funcionar sin problemas, asegurando que el cortacésped opere de manera suave y eficiente. Recuerda realizar mantenimiento periódico para evitar futuras fallas.
Cómo interpretar el diagrama de la correa de transmisión del John Deere L110
Para interpretar el diagrama de la correa de transmisión del John Deere L110, primero identifica las partes clave: el motor, las poleas y la correa. Asegúrate de comprender cómo la correa se conecta entre estas partes y qué direcciones siguen las poleas al girar.
Observa las flechas en el diagrama, ya que indican la dirección del movimiento. Esto te ayudará a saber cómo se transmite la energía desde el motor hacia las ruedas o el sistema de corte. Asegúrate de que la correa siga correctamente el recorrido indicado, sin torsiones o enredos, lo cual podría impedir el funcionamiento adecuado.
Es fundamental que observes el número de poleas involucradas y su disposición. Cada polea cumple una función específica, ya sea para aumentar o disminuir la velocidad de rotación. En el diagrama, las poleas que están más cerca del motor suelen ser las que reciben la mayor potencia.
Presta atención a las tensiones y la ubicación de la correa. Si el diagrama muestra una correa tensada de una forma específica, asegúrate de seguir esa misma configuración al reemplazarla. De lo contrario, podrías afectar el rendimiento de la máquina.
Cuando verifiques el diagrama, también ten en cuenta las recomendaciones del fabricante sobre la instalación y el tipo de correa adecuado. El uso de una correa incorrecta o mal colocada puede afectar gravemente la eficiencia de la transmisión.
Pasos para reemplazar la correa según el diagrama del John Deere L110
Para reemplazar la correa de transmisión del John Deere L110, sigue estos pasos detallados según el diagrama:
1. Apaga el motor y asegúrate de que la llave de encendido esté fuera de la máquina. Esto evitará cualquier accidente mientras trabajas en la correa.
2. Levanta el capó para acceder a la parte superior del motor. Usa una llave para quitar los tornillos que sujetan el capó si es necesario.
3. Retira las cubiertas de protección alrededor de la correa. Estas piezas están diseñadas para proteger la correa y evitar que se acumule suciedad. Usa un destornillador o llave para quitarlas sin dañarlas.
4. Ubica el diagrama de la correa que generalmente está en una etiqueta en la parte inferior del capó o cerca de la zona de la correa. Esto te ayudará a entender cómo debe ir colocada la nueva correa.
5. Afloja la tensión de la correa utilizando la palanca o el mecanismo de ajuste de tensión. Esto permitirá que la correa se afloje y puedas retirarla con facilidad.
6. Retira la correa vieja tirando de ella hacia afuera, siguiendo el recorrido indicado por el diagrama. Asegúrate de no dañar las piezas circundantes.
7. Coloca la nueva correa según el diagrama, asegurándote de que quede bien alineada en cada polea. Asegúrate de que la correa esté colocada correctamente antes de ajustar la tensión.
8. Ajusta la tensión de la correa usando el mecanismo de ajuste. La correa debe estar lo suficientemente tensa para evitar que se deslice, pero no tanto como para causar desgaste prematuro.
9. Vuelve a colocar las cubiertas de protección y asegúrate de que todas las piezas estén bien ajustadas antes de cerrar el capó.
10. Enciende el motor y verifica que la correa funcione correctamente. Si notas algún ruido o vibración extraña, detén el motor y revisa si la correa está correctamente instalada.
Errores comunes al instalar la correa de transmisión en el John Deere L110
Uno de los errores más frecuentes es no alinear correctamente la correa. Esto puede causar un desgaste prematuro y afectar el rendimiento del tractor. Asegúrate de que la correa esté centrada en todas las poleas antes de tensarla.
Otro problema común es la falta de tensión adecuada. Si la correa está demasiado floja, puede patinar, lo que reduce la eficiencia del sistema. Si está demasiado tensa, puede dañar las poleas y otros componentes. Utiliza un medidor de tensión para asegurarte de que la correa esté en el punto correcto de ajuste.

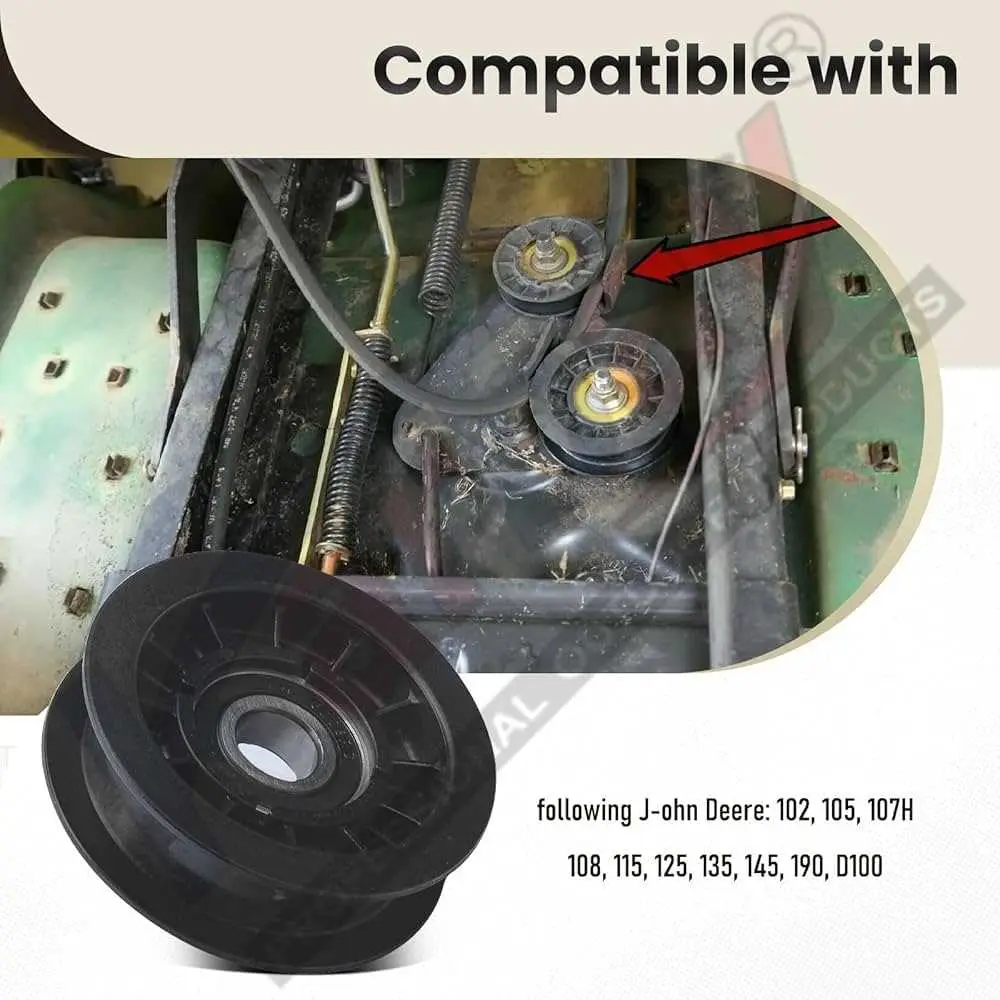

Un error fácil de cometer es no verificar las poleas y los tensores antes de instalar la nueva correa. Si alguna polea está dañada o desgastada, la correa nueva podría no funcionar correctamente. Inspecciona las poleas para asegurarte de que giren libremente y no tengan grietas ni signos de desgaste excesivo.
El uso de una correa incorrecta es otro fallo frecuente. Asegúrate de utilizar la correa adecuada según las especificaciones del fabricante. No todas las correas son iguales, y una correa no compatible puede provocar fallos en el sistema de transmisión.
Un último error común es no comprobar el sistema de transmisión después de instalar la correa. Aunque parezca que todo está bien, siempre es recomendable hacer una prueba para asegurarse de que la correa funcione correctamente y no haga ruidos extraños o cause vibraciones.
| Error | Solución |
|---|---|
| Desalineación de la correa | Asegúrate de que la correa esté centrada en todas las poleas antes de tensarla. |
| Falta de tensión adecuada | Utiliza un medidor de tensión para ajustar correctamente la correa. |
| Poleas dañadas o desgastadas | Inspecciona todas las poleas y tensores antes de instalar la correa. |
| Correa incorrecta | Verifica que la correa sea la adecuada según las especificaciones del fabricante. |
| No probar el sistema después de la instalación | Realiza una prueba para asegurarte de que la correa funcione correctamente. |
