Revisa primero la tensión de la correa, ya que un ajuste incorrecto provoca desgaste prematuro y pérdida de tracción en las cuchillas. Usa el diagrama para confirmar la posición exacta sobre cada polea y evita forzar la instalación, ya que un cruce indebido altera la alineación del sistema.

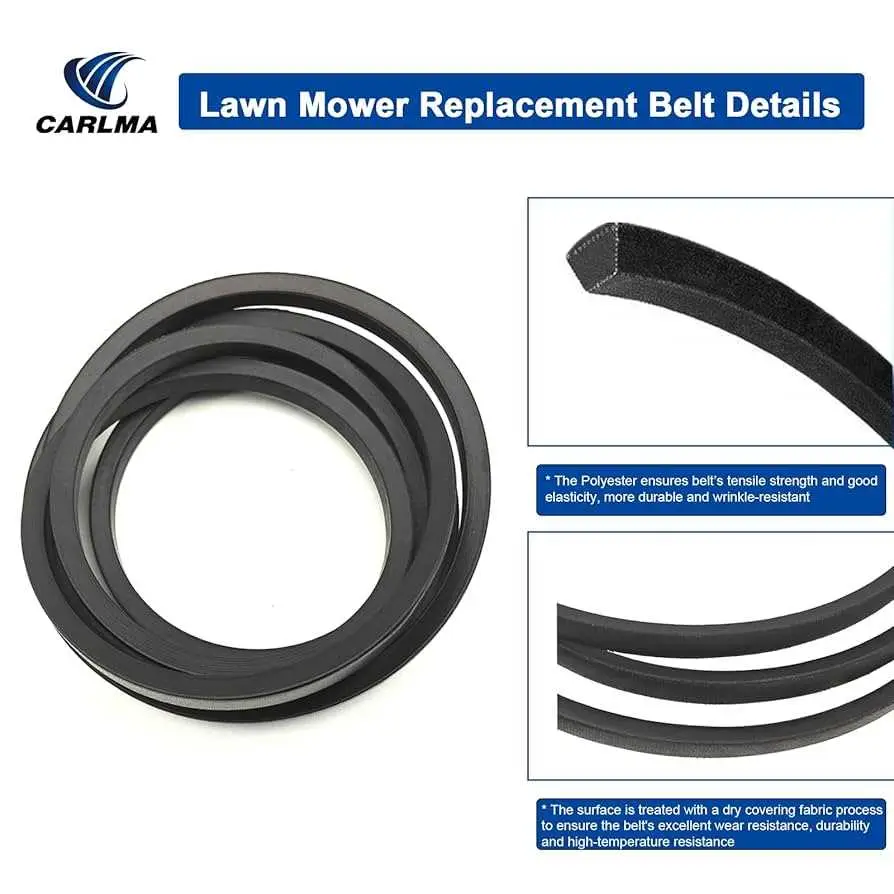

Identifica la correa principal que conecta el cigüeñal con el conjunto de la plataforma. En el modelo LX188, esta pieza recorre poleas de diámetro distinto, y la ruta correcta garantiza que la transmisión de potencia sea uniforme. Si observas grietas o pérdida de material en los bordes, sustituye la correa antes de que se rompa en pleno uso.
Verifica también el estado de los tensores. El resorte debe mantener una presión constante; si notas holgura, ajusta o reemplaza el conjunto. Siguiendo el diagrama, podrás confirmar dónde se ubica cada tensor y asegurarte de que la correa se mantenga estable bajo carga. Este control evita vibraciones y reduce el riesgo de deslizamiento durante el corte.
Diagrama de la correa de transmisión para John Deere LX188
Coloca la correa verificando primero el recorrido correcto según el esquema del modelo LX188. La banda debe pasar firmemente por la polea del cigüeñal, continuar hacia las poleas intermedias y ajustarse alrededor de la polea del cortacésped. Asegúrate de que no existan giros ni holguras antes de tensar.
Para facilitar la instalación, eleva la cubierta delantera y localiza cada polea. Revisa que las superficies estén limpias y libres de desgaste. Una alineación precisa evita ruidos y deslizamientos durante el funcionamiento.
| Componente | Ubicación | Función |
|---|---|---|
| Polea del cigüeñal | Parte inferior del motor | Transfiere la fuerza inicial a la correa |
| Poleas intermedias | Zona central del chasis | Guían la correa y mantienen la tensión |
| Polea del cortacésped | Debajo de la plataforma de corte | Acciona las cuchillas de corte |
| Tensores | Lado derecho del conjunto | Ajustan la presión sobre la correa |
Después de instalar la correa, gira manualmente la polea del cigüeñal para confirmar que el recorrido sea fluido y sin roces. Este paso ayuda a prevenir fallos antes de poner el motor en marcha.
Identificación de poleas y tensores en el diagrama del LX188
Ubica primero la polea del cigüeñal, situada en la parte baja del motor; esta transmite la fuerza inicial a la correa principal. Desde allí, sigue el recorrido hacia la polea del embrague eléctrico, ubicada justo debajo, que conecta directamente con el sistema de corte.

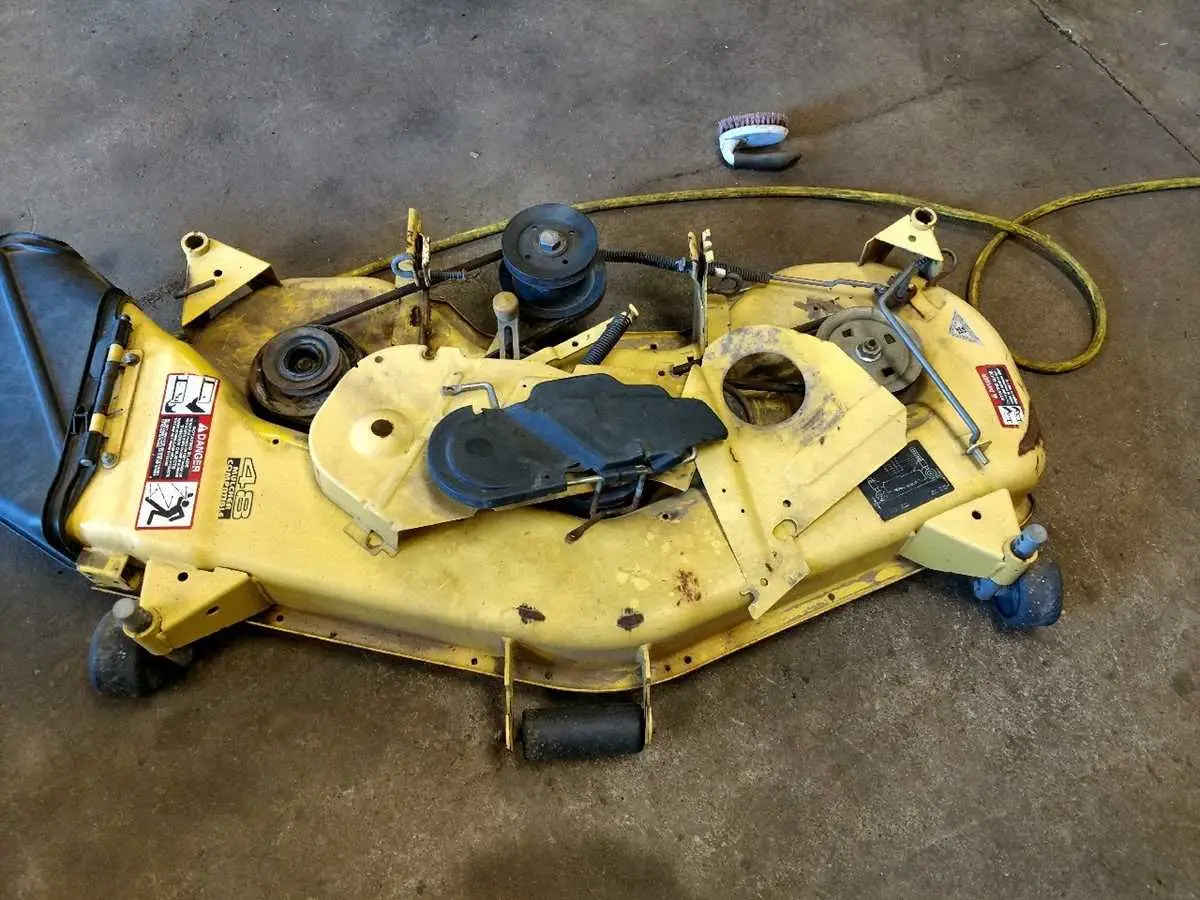

Las poleas de las cuchillas se encuentran en cada extremo del deck y reciben la transmisión secundaria. Identificarlas en el diagrama ayuda a comprobar que la correa esté bien alineada y sin roces. Entre estas poleas aparecen los tensores, que mantienen la correa con la presión adecuada.
- Polea del cigüeñal: punto de arranque del movimiento.
- Polea del embrague: enlace directo con el sistema de corte.
- Poleas de cuchillas: transmiten la fuerza a cada eje de corte.
- Tensores: regulan la tensión de la correa para evitar deslizamientos.
Verifica que los tensores estén firmes y sin desgaste. Un resorte flojo provoca vibraciones y reduce la estabilidad de la correa. Ajusta cada componente siguiendo la ruta del diagrama para garantizar un funcionamiento constante y sin irregularidades.
Pasos prácticos para instalar o reemplazar la correa en el LX188
Coloca el tractor en una superficie firme, desconecta la batería y asegura el freno de estacionamiento para evitar movimientos inesperados.
Retira la cubierta delantera que protege la correa y localiza el recorrido indicado en el diagrama específico del LX188. Observa la posición de cada polea y tensor antes de retirar la pieza usada.
Afloja el tensor principal con una llave adecuada y libera la tensión de la correa gastada. Extrae la correa con cuidado para no dañar las ranuras de las poleas.
Instala la nueva correa siguiendo el recorrido del diagrama: primero coloca la banda sobre las poleas motrices y después ajústala en las poleas de guía. Verifica que los dientes se asienten correctamente en cada ranura.
Acciona el tensor para aplicar la presión correcta y confirma que la correa quede alineada sin torceduras. Gira manualmente la polea del motor una vuelta completa para comprobar que la banda corre sin fricción irregular.
Coloca nuevamente la cubierta protectora, conecta la batería y enciende el motor para observar el funcionamiento. Si no se detectan ruidos anómalos ni vibraciones, la instalación está lista para el uso.
