El sistema hidráulico del tractor John Deere es fundamental para el funcionamiento de diversas funciones del equipo, como la dirección, la elevación de implementos y la transmisión de potencia. Comprender el diagrama de este sistema permite una intervención más precisa en su mantenimiento y reparación.
En primer lugar, es importante reconocer que el sistema hidráulico de un tractor John Deere consta de varios componentes interconectados. Estos incluyen la bomba hidráulica, el depósito de aceite, las válvulas de control y los actuadores hidráulicos, todos los cuales trabajan juntos para realizar tareas clave como levantar implementos o mover componentes pesados.
El diagrama hidráulico específico de cada modelo de tractor John Deere ofrece detalles sobre la disposición de estos elementos, lo cual es crucial al realizar tareas de diagnóstico y mantenimiento. Estar familiarizado con el esquema del sistema hidráulico asegura que las reparaciones se realicen de forma eficiente y sin comprometer la seguridad o el rendimiento del equipo.

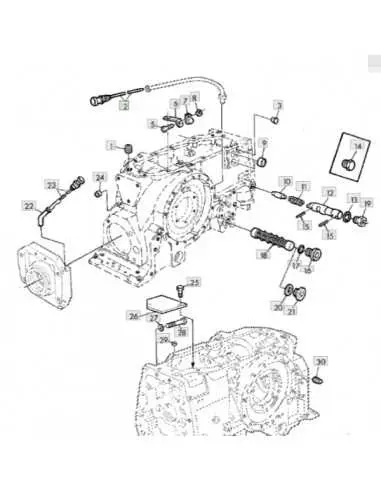

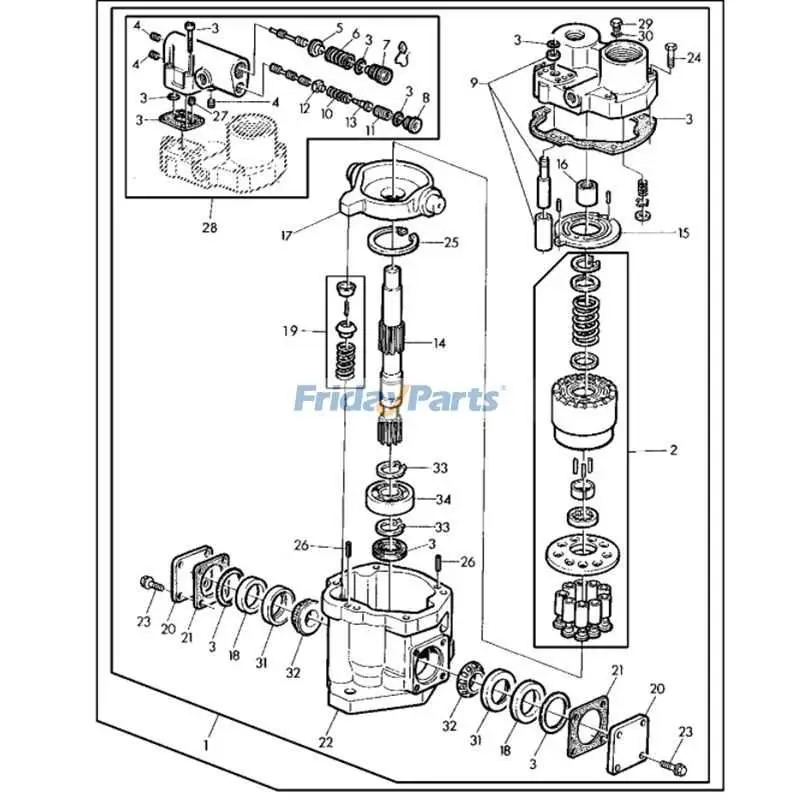

Diagrama del sistema hidráulico del tractor John Deere
El diagrama del sistema hidráulico de un tractor John Deere es crucial para entender su funcionamiento y mantenimiento adecuado. Este sistema se compone de varias partes interconectadas que permiten operar implementos y herramientas del tractor, como el levantamiento de la plataforma de la cosechadora o el control de dirección. A continuación, se detallan los componentes clave y su disposición en el sistema hidráulico de estos tractores.
- Reservorio de aceite hidráulico: El aceite se almacena en el reservorio, que tiene la función de lubricar y enfriar el sistema. Mantener el nivel adecuado de aceite es fundamental para evitar fallos en el sistema.
- Bomba hidráulica: Se encarga de mover el aceite desde el reservorio hacia las distintas partes del sistema. Dependiendo del modelo, puede ser de desplazamiento fijo o variable.
- Válvulas de control: Regulan el flujo de aceite hacia los actuadores. Se pueden encontrar válvulas de control de presión, de dirección y de flujo. Las válvulas de presión mantienen el sistema dentro de los límites operativos seguros.
- Cilindros hidráulicos: Estos cilindros convierten la energía hidráulica en energía mecánica, permitiendo la operación de las herramientas o el movimiento de la máquina. Los cilindros deben ser revisados periódicamente para evitar fugas o fallos en su funcionamiento.
- Conductos y mangueras: Transportan el aceite desde la bomba hacia los actuadores. Es importante revisar regularmente los conductos para detectar posibles desgastes o roturas que puedan comprometer el sistema.
Es recomendable consultar el manual específico del modelo para obtener detalles sobre los valores exactos de presión y los diagramas de flujo, lo que facilitará el mantenimiento y reparación del sistema hidráulico. Un buen mantenimiento de estos componentes garantiza un rendimiento óptimo del tractor y prolonga su vida útil.
Identificación de los componentes clave del sistema hidráulico
Para comprender cómo funciona el sistema hidráulico de un tractor John Deere, es necesario identificar los componentes principales que permiten su operación. El sistema consta de varios elementos, cada uno con una función específica que asegura la correcta circulación y presión del fluido hidráulico.
El primero de estos componentes es la bomba hidráulica. Esta pieza es responsable de generar el flujo de fluido a alta presión, que es esencial para accionar los actuadores y otros mecanismos del tractor. En los tractores John Deere, las bombas suelen estar acopladas directamente al motor y son de tipo engranaje o pistón, dependiendo del modelo.
Otro componente crucial es el distribuidor hidráulico. Este dispositivo controla la dirección y cantidad del fluido que llega a los cilindros o motores hidráulicos. Los distribuidores hidráulicos permiten que el operador del tractor controle de manera precisa los movimientos de los implementos como el brazo elevador o el arado.
Los cilindros hidráulicos son los actuadores que convierten la energía del fluido en movimiento lineal. Están presentes en sistemas como el elevador trasero, que se utiliza para levantar y bajar implementos. Los cilindros de los tractores John Deere son diseñados para soportar grandes presiones y resistir condiciones de trabajo exigentes.
El depósito de fluido es otro elemento clave. Este almacena el fluido hidráulico necesario para el funcionamiento del sistema. Asegúrese de revisar regularmente el nivel y la calidad del fluido, ya que un fluido bajo o contaminado puede afectar el rendimiento del sistema.
Finalmente, los filtros hidráulicos desempeñan un papel importante en la limpieza del fluido. Estos componentes evitan que impurezas o partículas dañinas circulen por el sistema, lo que podría dañar las bombas, válvulas y cilindros. Es importante reemplazar los filtros con regularidad según las recomendaciones del fabricante.
Proceso de mantenimiento y revisión del sistema hidráulico
Realiza una inspección visual de las mangueras, conexiones y componentes hidráulicos para detectar posibles fugas, daños o desgaste. Si encuentras alguna anomalía, reemplaza las piezas afectadas para evitar fallos en el sistema.
Verifica los niveles de aceite hidráulico. Si es necesario, realiza un cambio de aceite según las recomendaciones del fabricante. Usa solo el tipo de aceite recomendado para evitar daños internos en el sistema.
Revisa los filtros hidráulicos, limpiándolos o reemplazándolos si están obstruidos. Los filtros sucios pueden reducir el rendimiento del sistema y causar daño a las bombas y válvulas.
Asegúrate de que las bombas hidráulicas estén operando correctamente. Si el sistema presenta ruidos extraños o no responde como debería, realiza una prueba de presión para verificar su funcionamiento.
Comprueba las válvulas de control hidráulico, asegurándote de que no haya fugas y que se muevan sin dificultad. Si las válvulas no funcionan correctamente, podrían generar fallos en el movimiento de los actuadores.
Inspecciona los cilindros hidráulicos en busca de fugas de aceite o signos de desgaste. Si encuentras alguna fuga, reemplaza los sellos o las piezas dañadas inmediatamente.
Por último, realiza una prueba de funcionamiento del sistema hidráulico para verificar que todos los componentes estén operando en condiciones óptimas. Si notas irregularidades, realiza un diagnóstico más detallado para identificar posibles problemas internos.
Solución de problemas comunes en el sistema hidráulico del tractor
Para resolver problemas de pérdida de presión en el sistema hidráulico, primero revisa las conexiones hidráulicas. Asegúrate de que no haya fugas en mangueras o conexiones, ya que incluso pequeñas fisuras pueden reducir la presión. Si es necesario, reemplaza las piezas defectuosas para restaurar la funcionalidad.
Si el actuador no responde correctamente, verifica la válvula de control. Puede estar obstruida o mal ajustada, lo que impide que el flujo hidráulico llegue al componente. Limpiar o ajustar la válvula es fundamental para asegurar el correcto funcionamiento del sistema.
La falta de movimiento del brazo hidráulico o de los implementos puede estar relacionada con la bomba hidráulica. Comprueba el nivel de aceite en el sistema, ya que un nivel bajo puede generar un mal funcionamiento. Si el aceite está por debajo de los niveles recomendados, rellena con el tipo adecuado de fluido hidráulico.
Si el sistema hace ruidos extraños, puede deberse a la presencia de aire en el circuito. Para purgar el sistema, enciende el tractor y opera el sistema hidráulico mientras abres y cierras las válvulas para eliminar las burbujas de aire. Esto ayudará a restaurar el flujo adecuado.
Un sistema que se sobrecalienta generalmente indica que hay un problema con el radiador o el fluido hidráulico. Verifica que el radiador esté limpio y funcionando correctamente. Además, asegúrate de usar el fluido hidráulico adecuado y de calidad para evitar daños por sobrecalentamiento.
