Conocer el diagrama del deck de corte del John Deere X540 es fundamental para su mantenimiento y reparación. Este diagrama proporciona una visión clara de todos los componentes clave, facilitando la identificación de piezas y conexiones. Al comprender cómo se organiza el deck, puedes asegurarte de que todas las partes estén alineadas correctamente, lo que mejora el rendimiento de la máquina.
Los componentes más importantes incluyen el sistema de cuchillas, las poleas y las correas. Es recomendable revisar estos elementos de forma regular para evitar fallos en el equipo. El diagrama también indica cómo están dispuestas las piezas de manera que facilitan su acceso durante el proceso de mantenimiento o reparación.
Además, el diagrama ofrece una guía visual para solucionar problemas comunes, como el desajuste de las cuchillas o la pérdida de potencia en el motor. Es clave seguir las indicaciones exactas del diagrama para evitar errores que puedan dañar las piezas o reducir la eficiencia del equipo.
Diagrama de plataforma de corte John Deere X540

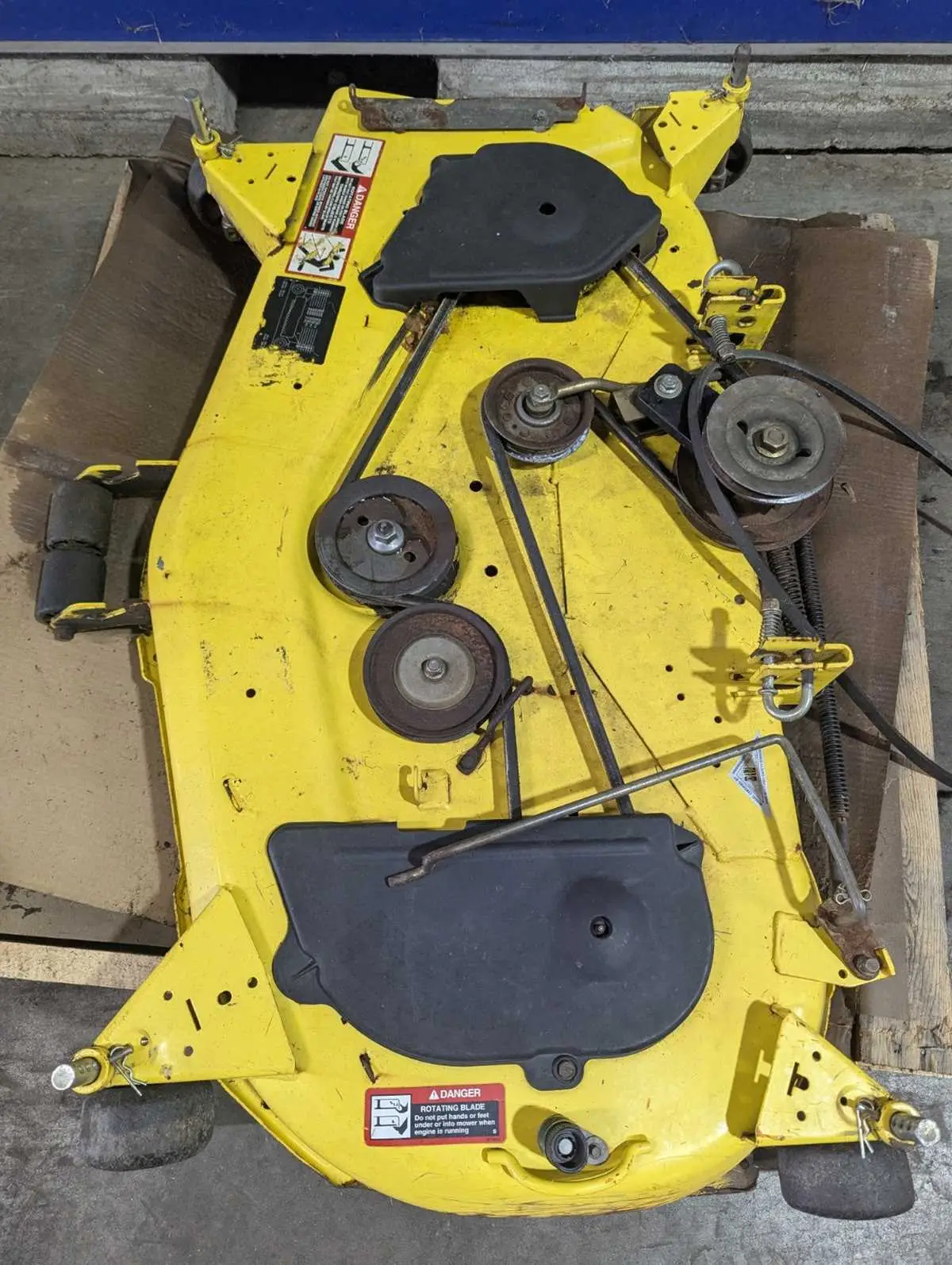

El diagrama de la plataforma de corte del John Deere X540 proporciona una visión clara de los componentes clave y su disposición. Este diagrama es fundamental para realizar mantenimientos o reparaciones en la unidad, ya que muestra cómo se conectan las piezas y cómo se deben ajustar. Asegúrate de identificar correctamente las partes para facilitar el reemplazo de piezas dañadas o desgastadas.
La plataforma de corte está diseñada con varias secciones móviles que permiten un corte eficiente y uniforme. Cada parte del sistema, como las cuchillas y los ejes, debe estar alineada correctamente para asegurar su funcionamiento adecuado. Revisa las conexiones entre los componentes para evitar desajustes durante el uso.
Es importante verificar regularmente los mecanismos de suspensión y las correas de transmisión. Estas piezas deben estar libres de desgaste excesivo para evitar problemas de funcionamiento. El diagrama también muestra la ubicación de los tornillos y pernos que deben ser ajustados o reemplazados según el uso del equipo.
Al usar el diagrama, asegúrate de que todos los elementos estén en su lugar. El mantenimiento preventivo se facilita al tener una referencia clara de cada parte del sistema de corte. No olvides revisar el sistema de lubricación y los rodamientos, que son cruciales para el buen rendimiento de la plataforma de corte.
Identificación de las partes clave en el diagrama de la plataforma de corte
1. Eje de la plataforma de corte: Este componente es responsable de la transmisión de movimiento desde el motor hacia las cuchillas. En el diagrama, se encuentra representado de manera central, conectando todos los elementos giratorios.
2. Cuchillas de corte: Son las partes que realizan el trabajo principal de cortar el césped. En el diagrama, las cuchillas suelen estar ubicadas a los lados del eje principal, con un diseño que permite el corte eficiente en varias direcciones.
3. Soportes de las cuchillas: Estos soportes mantienen las cuchillas en su lugar, asegurando que estén alineadas correctamente para un corte uniforme. En el diagrama, se pueden ver como estructuras que conectan las cuchillas con el eje central.
4. Rodamientos: Son piezas clave para el funcionamiento suave de la plataforma de corte. Facilitan el giro de las cuchillas y se muestran en el diagrama cerca de los puntos de conexión entre el eje y las cuchillas.

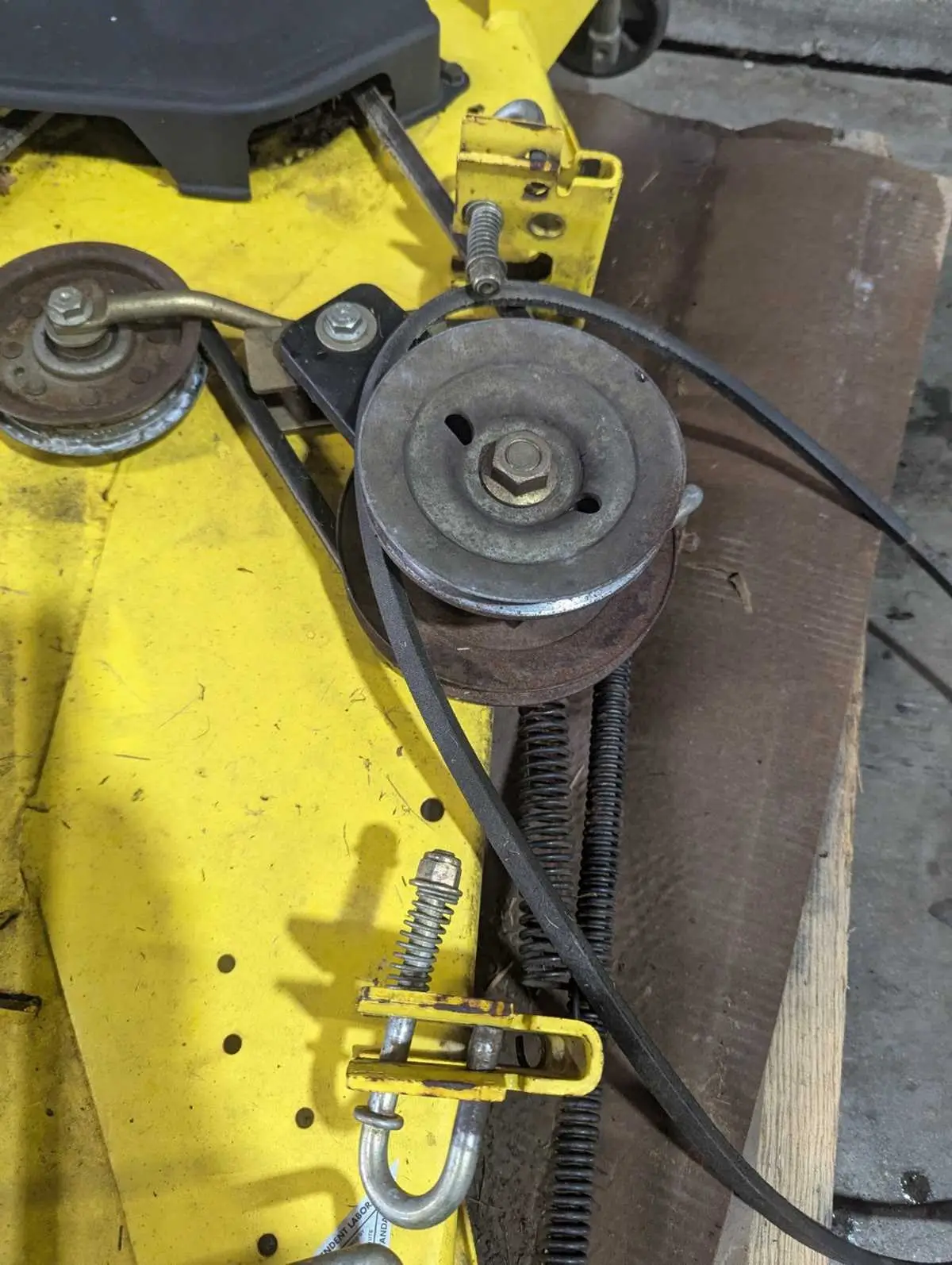

5. Correas de transmisión: Las correas son responsables de transmitir la energía del motor a la plataforma de corte. En el diagrama, se observan como líneas que conectan el motor con el eje de la plataforma.
6. Ruedas de soporte: Son componentes que ayudan a mantener la altura de corte ajustable y equilibrada. En el diagrama, se encuentran representadas como pequeños círculos a lo largo de los bordes de la plataforma.
7. Sistema de ajuste de altura: Permite cambiar la altura de corte para adaptarse a diferentes tipos de césped. Se muestra en el diagrama como un conjunto de palancas o mecanismos cerca de las ruedas de soporte.
Instrucciones para el mantenimiento adecuado de la plataforma de corte X540
Realiza una revisión periódica de los tornillos y pernos de la plataforma de corte. Asegúrate de que estén bien ajustados para evitar vibraciones durante el funcionamiento. Si es necesario, aplica un poco de lubricante en los puntos de unión para evitar el desgaste prematuro.
Limpia la plataforma de corte después de cada uso. Utiliza agua a presión para eliminar restos de césped, suciedad y residuos que puedan acumularse en las cuchillas y otros componentes. Deja secar completamente para evitar la corrosión.
Inspecciona las cuchillas regularmente. Si presentan daños, como grietas o desgaste excesivo, reemplázalas de inmediato. Asegúrate de que las cuchillas estén equilibradas para un corte más preciso y eficiente.
Revisa los rodamientos y el sistema de transmisión de la plataforma de corte. Lubrica las partes móviles para reducir la fricción y prolongar la vida útil de los componentes. Si detectas ruidos inusuales, es recomendable realizar una revisión más profunda.
Verifica el sistema de suspensión de la plataforma. Asegúrate de que las piezas de suspensión estén en buen estado y funcionando correctamente. Esto garantiza un rendimiento más suave y evita daños en la estructura del cortacésped.
Si detectas acumulación de suciedad o residuos en los canales de la plataforma, límpialos regularmente para asegurar un flujo de aire adecuado y evitar el sobrecalentamiento del motor.
Por último, realiza una inspección general de todos los componentes de la plataforma antes de cada temporada de uso. Esto te permitirá detectar posibles problemas a tiempo y realizar las reparaciones necesarias antes de que afecten el rendimiento.
Proceso de reparación y sustitución de componentes en la plataforma de corte
Para reparar o sustituir componentes en la plataforma de corte X540, sigue estos pasos detallados:
- Desmontaje de la plataforma de corte: Primero, apaga la máquina y asegúrate de que esté completamente desconectada. Usa una llave adecuada para retirar los pernos que fijan la plataforma al chasis del tractor. Coloca la plataforma en una superficie plana y segura.
- Inspección visual: Examina todos los componentes de la plataforma de corte, como las cuchillas, los rodillos y los soportes. Reemplaza cualquier pieza que esté dañada o desgastada, asegurándote de que las piezas de repuesto sean originales o compatibles.
- Reemplazo de las cuchillas: Utiliza una llave de tubo para aflojar los pernos que sujetan las cuchillas al eje. Retira las cuchillas viejas con cuidado y monta las nuevas, asegurándote de que estén correctamente alineadas antes de apretar los pernos.
- Reemplazo de los rodamientos: Si notas ruidos extraños o dificultades en el movimiento de la plataforma, verifica los rodamientos de las cuchillas y los ejes. Si están desgastados, usa un extractor de rodamientos para retirarlos y coloca los nuevos de manera segura.
- Revisión de los tensores: Los tensores deben estar bien ajustados para evitar que la correa se afloje o se desgaste rápidamente. Ajusta los tensores según las especificaciones del manual del propietario.
- Montaje de la plataforma: Una vez reemplazados los componentes defectuosos, vuelve a montar la plataforma en el chasis del tractor. Asegúrate de que todos los pernos estén firmemente apretados para evitar movimientos indeseados durante el funcionamiento.
Este proceso de reparación y sustitución de componentes ayudará a mantener la plataforma de corte X540 en buen estado y garantizar su funcionamiento óptimo.
