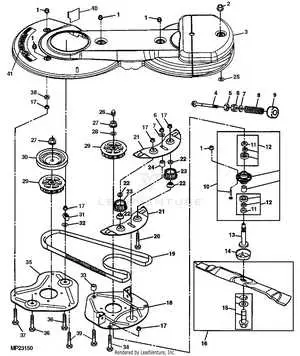

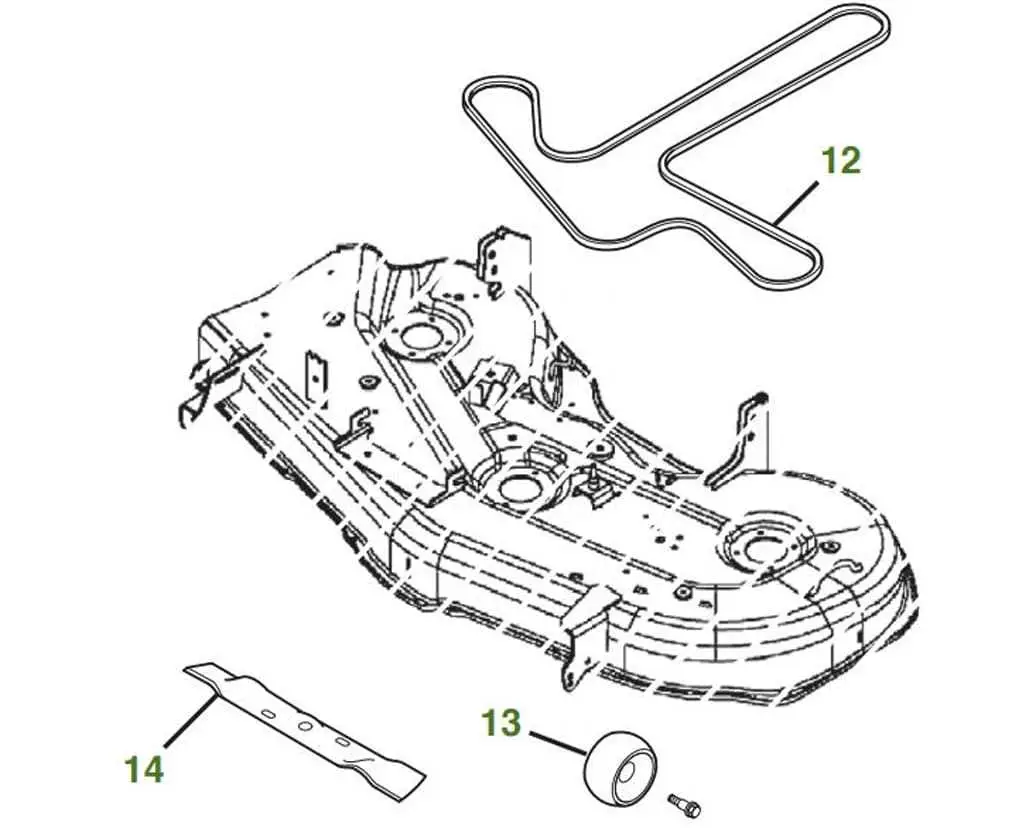

Diagrama de la correa de transmisión para tractor John Deere 425z
Verifica que la correa siga el recorrido correcto alrededor de las poleas del motor, la polea del embrague y las poleas de los ejes de corte. Un desajuste en el trazado provoca desgaste acelerado y pérdida de tracción.
- Asegura que la correa rodee firmemente la polea motriz principal sin holguras.
- Confirma que la polea tensora mantenga presión constante, sin inclinación lateral.
- Guía la correa por las poleas de los ejes de corte siguiendo la dirección indicada en el diagrama impreso bajo el capó.
- Verifica la alineación para evitar fricción innecesaria en los bordes de la correa.
Reemplaza la correa si detectas grietas, fibras expuestas o deformaciones. Un mantenimiento periódico basado en el diagrama garantiza un funcionamiento uniforme del sistema de corte y prolonga la vida útil de todos los componentes asociados.
Identificación del recorrido de la correa en el sistema de transmisión
Verifica primero la posición de la polea motriz situada en el cigüeñal, ya que actúa como punto de inicio del recorrido de la correa. Desde allí, la correa se dirige hacia la polea tensora, cuya función es mantener la tensión adecuada y evitar deslizamientos durante el trabajo.
Después de la polea tensora, la correa continúa hacia la polea intermedia ubicada cerca del centro del sistema. Esta guía estabiliza el movimiento y asegura que la transmisión no pierda alineación con el resto de los componentes. Un ajuste correcto en esta sección evita vibraciones y desgaste irregular.
Finalmente, la correa pasa por la polea del eje de transmisión, encargada de transferir la potencia hacia las ruedas. Comprueba que la correa se asiente de forma uniforme en todas las ranuras y que no exista contacto con bordes metálicos. Mantén la ruta sin desviaciones para garantizar un flujo de potencia constante.
Pasos para instalar y ajustar la correa en el John Deere 425z
Coloca el tractor en una superficie nivelada y acciona el freno de estacionamiento para trabajar con seguridad. Desmonta la carcasa protectora de la transmisión para acceder a las poleas.
Retira la correa usada girando lentamente la polea tensora y liberando la presión. Extrae la pieza gastada sin forzar los componentes adyacentes.
Alinea la correa nueva sobre la polea del cigüeñal, después colócala en las poleas de mando intermedio y, por último, en la polea de la plataforma de corte. Mantén la banda recta en cada canal para evitar torsiones.
Aplica presión sobre la polea tensora con una palanca o llave adecuada, coloca la correa en su asiento y libera la tensión de manera controlada. Comprueba que los dientes o ranuras encajen correctamente.
Ajusta la tensión verificando que la correa tenga una deflexión de 1 a 1,5 cm al presionar en la parte central entre poleas. Una tensión insuficiente provoca resbalamiento, mientras que un ajuste excesivo genera desgaste prematuro.
Reinstala la carcasa protectora, arranca el motor y deja girar el sistema unos segundos. Observa que la correa gire de forma estable, sin vibraciones ni ruidos inusuales. Apaga el motor y realiza un último control visual antes de usar el tractor.
Resolución de problemas comunes relacionados con desgaste y deslizamiento
Reemplaza la correa en cuanto observes grietas, fibras expuestas o un pulido excesivo en la superficie, ya que estos signos indican pérdida de agarre y riesgo de ruptura. Una correa en buen estado mantiene un perfil uniforme y sin zonas brillantes.
Verifica la tensión ajustando el resorte del tensor. Una correa floja provoca deslizamientos, ruidos y calentamiento excesivo, mientras que una tensión excesiva desgasta rodamientos y poleas. Ajusta hasta que la correa ceda ligeramente bajo presión manual sin hundirse demasiado.
Limpia las poleas con un paño seco para eliminar restos de grasa, polvo o restos de caucho, ya que estos contaminantes reducen la fricción necesaria para un funcionamiento estable. Si notas desgaste irregular en los bordes de la correa, revisa la alineación de las poleas y corrige posibles desviaciones.
Sustituye los tensores o poleas con rodamientos ruidosos o con juego lateral, ya que un componente dañado provoca vibraciones y acelera el deterioro de la correa. Comprueba periódicamente el recorrido completo para asegurarte de que no existan obstrucciones ni interferencias que afecten al movimiento.
