Verifica la tensión de la correa principal antes de cualquier ajuste. La correa de la plataforma transmite la potencia del motor a los rodillos de corte, y una tensión incorrecta puede causar un desgaste acelerado o deslizamiento durante el corte. Consulta el diagrama para identificar la ubicación exacta de cada polea y el recorrido correcto de la correa.

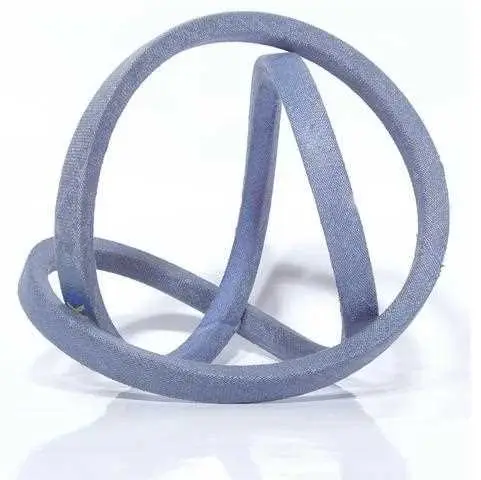

Reemplaza la correa si presenta grietas, deshilachado o signos de endurecimiento. La correa original John Deere está diseñada para soportar las cargas específicas del X320. Colocar una correa incorrecta puede generar ruidos, vibraciones y un corte desigual del césped.
Lubrica las poleas giratorias antes de volver a montar la correa. Esto reduce la fricción y mejora la duración de la correa. Sigue el diagrama para asegurar que la correa pase por todos los tensores y rodillos según la secuencia indicada, evitando que se salga durante el funcionamiento.
Inspecciona regularmente el sistema de transmisión de la plataforma. Las correas nuevas deben revisarse después de las primeras horas de uso y ajustar la tensión según sea necesario. Mantener el recorrido correcto según el diagrama asegura un corte uniforme y prolonga la vida útil de la correa y los componentes de la plataforma.
Diagrama de la correa de la plataforma para John Deere X320
Utiliza el diagrama de la correa de la plataforma para identificar cada polea y su recorrido correcto en la John Deere X320. La correa principal conecta el motor con la polea del eje del corte y la polea tensora, asegurando un movimiento uniforme de las cuchillas.
Coloca la correa sobre la polea motriz primero, siguiendo el sentido de giro indicado en el diagrama, luego guía la correa por las poleas intermedias sin torcerla. La polea tensora debe ajustarse con el resorte de tensión hasta que la correa quede firme pero sin deformar los bordes.
Verifica que la correa pase correctamente por todas las ranuras de las poleas del eje de corte. Una instalación incorrecta puede causar vibraciones, desgaste prematuro y pérdida de corte uniforme. El diagrama también muestra el orden de instalación de las cuchillas y los rodillos de soporte, lo que facilita mantener la plataforma alineada.
Para el mantenimiento, inspecciona la correa cada 50 horas de uso, buscando grietas o deshilachados. Sustituye inmediatamente la correa si detectas daño en cualquiera de los bordes o si el tensado no se mantiene constante. Seguir el diagrama garantiza que la John Deere X320 opere con precisión y prolonga la vida útil de la plataforma.
Identificación y ubicación de cada correa en la plataforma
Localiza la correa principal de la plataforma de corte, conectando el motor con el eje de la cuchilla, asegurándote de que encaje correctamente en la polea motriz. La correa de transmisión secundaria, más delgada, conecta las poleas intermedias y distribuye el movimiento hacia los rodillos de las cuchillas.
Para identificar la correa de tensión, observa la polea excéntrica cerca del extremo delantero de la plataforma; esta correa mantiene la presión adecuada y evita deslizamientos. La correa de giro del rodillo delantero se ubica en la parte frontal, pasando por la polea de guía y ajustando el rodillo de corte según la altura deseada.
Verifica cada correa siguiendo la dirección de las flechas en las poleas y revisa que no haya cruces incorrectos. Coloca primero las correas más largas y luego las más cortas para simplificar el montaje y garantizar que la transmisión funcione sin fricciones innecesarias.
Usa marcas visibles en las poleas para confirmar la posición correcta de cada correa. Reemplaza cualquier correa que presente grietas o desgaste pronunciado antes de volver a operar la plataforma, evitando daños mayores en el sistema de corte.
Procedimiento paso a paso para reemplazar la correa de la plataforma
Apaga el motor del John Deere X320 y asegúrate de que la llave esté retirada. Eleva la plataforma de corte al nivel más alto y bloquea la palanca de elevación para evitar movimientos inesperados.
Localiza la correa de la plataforma siguiendo el deck belt diagram del manual. Afloja el tensor girando la manivela en sentido antihorario hasta liberar la tensión de la correa.
Retira cuidadosamente la correa vieja del motor, los rodillos y las poleas. Verifica el estado de las poleas y limpia cualquier residuo de suciedad o hierba antes de instalar la nueva correa.
Coloca la correa nueva siguiendo exactamente la trayectoria indicada en el diagrama. Asegúrate de que encaje correctamente en todas las ranuras de las poleas y que no haya torsiones.
Vuelve a aplicar tensión girando la manivela del tensor hasta que la correa tenga una presión firme, pero sin forzarla. Comprueba manualmente que la correa se mueva suavemente sobre todas las poleas.
Baja la plataforma y enciende el motor brevemente para verificar que la correa funcione correctamente. Si escuchas ruidos extraños o notas deslizamientos, ajusta la tensión hasta que el movimiento sea uniforme.
Guarda el deck belt diagram para futuras referencias y revisa la correa periódicamente para mantener el rendimiento óptimo de la plataforma.
Solución de problemas comunes de la correa y ajustes necesarios
Si la correa del John Deere X320 patina, primero revisa la tensión. Afloja el tornillo del tensor y ajusta la correa hasta que tenga aproximadamente 12 mm de holgura al presionarla en el centro entre dos poleas. Aprieta el tensor y verifica el movimiento.
Para desgastes irregulares o grietas visibles, reemplaza la correa de inmediato. Una correa agrietada puede romperse durante el funcionamiento, dañando el deck y las poleas.
- Ruidos chirriantes indican alineación incorrecta de las poleas. Ajusta la posición del deck y verifica que todas las poleas estén en línea.
- Correa que se sale frecuentemente requiere revisar los rodillos del deck y las guías de la correa. Lubrica los rodamientos y asegura que las guías no estén dobladas.
- Pérdida de corte uniforme puede originarse por correa floja. Incrementa la tensión siguiendo las instrucciones del manual de servicio y comprueba la presión en cada punto del deck.
Inspecciona regularmente las poleas por desgaste y acumulación de residuos. Limpia el polvo y el pasto atrapado para evitar que la correa se degrade prematuramente.
Después de cualquier ajuste, arranca el tractor a baja velocidad y observa el funcionamiento del deck. Ajusta nuevamente si detectas vibraciones o movimiento irregular de la correa.
