Para mantener el rendimiento del cortacésped John Deere D140, revise el diagrama de correas antes de cualquier ajuste. La correa principal conecta la transmisión con la plataforma de corte y asegura que las cuchillas giren a la velocidad correcta.
Verifique que la correa no presente grietas ni desgaste excesivo. Una correa dañada puede provocar deslizamientos, pérdida de potencia o daños en la transmisión. Reemplace siempre con el modelo exacto indicado por John Deere para evitar incompatibilidades.
El diagrama de correas indica la ruta precisa desde el motor hasta cada polea. Siga las flechas y referencias de cada polea para evitar errores de instalación que comprometan la seguridad y la eficiencia del equipo.
Aplique tensión uniforme usando el tensor indicado en el diagrama. Una correa demasiado floja genera vibraciones y ruido, mientras que una demasiado tensa puede desgastar rodamientos y ejes. Ajuste cuidadosamente según las medidas recomendadas en el manual del D140.

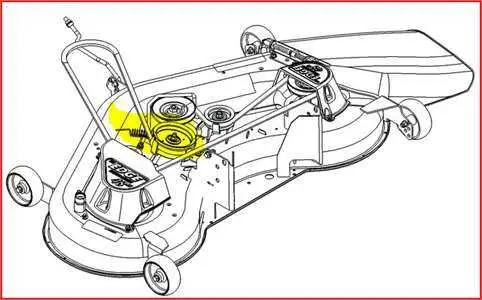

Diagrama de Correas para D140 John Deere
Instale la correa de transmisión principal siguiendo el diagrama oficial de John Deere para el modelo D140, asegurando que cada polea se alinee correctamente para evitar desgaste prematuro.
El diagrama incluye las siguientes correas y rutas:
- Correa de transmisión principal: conecta el motor con el eje de la cuchilla y las ruedas traseras.
- Correa de la cuchilla: se ubica entre el eje de la cuchilla y el tensor, manteniendo tensión constante.
- Correa del ventilador: enlaza el motor con el ventilador del radiador para asegurar enfriamiento eficiente.
- Correa auxiliar: conecta componentes menores como el alternador y la bomba de aceite.
Para reemplazar la correa:
- Afloje el tensor principal para liberar la correa antigua.
- Coloque la nueva correa siguiendo la ruta indicada en el diagrama, asegurando que los dientes encajen en las poleas correspondientes.
- Aplique tensión adecuada usando el tensor, evitando exceso que pueda dañar los cojinetes.
- Gire manualmente el motor varias veces para comprobar que la correa sigue la ruta correcta y no se sale de las poleas.
Revise periódicamente las correas por grietas, desgaste o desalineación. Mantener las poleas limpias y libres de residuos prolonga la vida útil del sistema de transmisión.
El diagrama oficial del D140 se encuentra disponible en el manual de servicio de John Deere, proporcionando medidas exactas de las correas y secuencia de instalación.
Identificación de cada correa y su posición en el D140

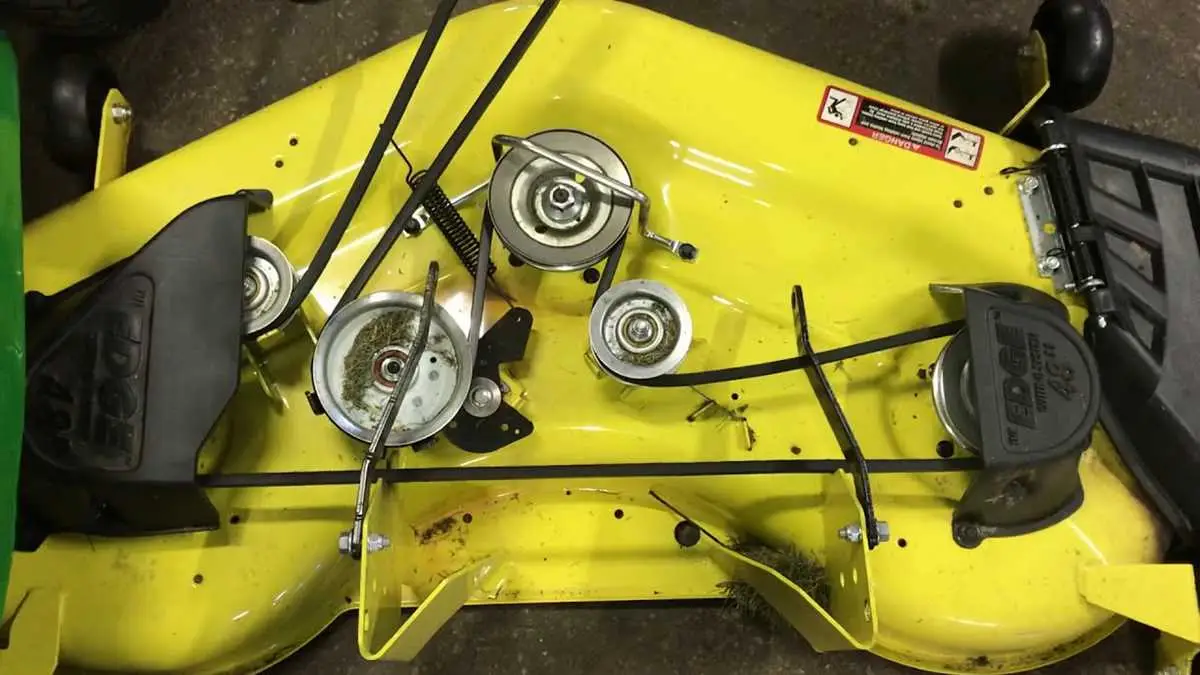

Correa del cortacésped: Colócala alrededor de las poleas de la plataforma de corte y del motor. Asegúrate de que encaje en los surcos sin torceduras y revisa la tensión recomendada por el fabricante, generalmente de 1 a 1,5 cm de holgura.
Correa del alternador: Rodea la polea del alternador y la del cigüeñal siguiendo la trayectoria indicada en el diagrama. Mantén la correa firme para evitar deslizamientos que reduzcan la carga de la batería.
Correa de la bomba hidráulica: Conecta la polea de la bomba con la del motor. Verifica que la correa no roce bordes metálicos y que la alineación se mantenga exacta para prevenir desgaste prematuro.
Correa de dirección asistida (si aplica): Pasa la correa por las poleas correspondientes de la bomba de dirección y el motor. Ajusta la tensión según las especificaciones del manual, evitando exceso de presión que pueda dañar los rodamientos.
Correa del ventilador: Envuélvela alrededor de la polea del motor y del ventilador. Comprueba que la correa esté centrada en todas las poleas y que no tenga grietas ni desgaste que afecten la refrigeración.
Verifica cada correa tras la instalación girando manualmente las poleas para confirmar que siguen la trayectoria correcta. Revisa periódicamente el estado y la tensión, reemplazando las correas con signos de desgaste para mantener el D140 funcionando sin interrupciones.
Procedimiento paso a paso para reemplazar las correas
Afloja el tensor de la correa con una llave de 13 mm para liberar la tensión. Retira la correa vieja cuidadosamente, verificando su ruta en el diagrama del D140.
Inspecciona las poleas y rodillos por desgaste, grietas o acumulación de suciedad. Limpia cualquier residuo antes de instalar la nueva correa.
Coloca la correa nueva siguiendo el patrón exacto del diagrama. Asegúrate de que cada ranura encaje correctamente en la polea correspondiente.
Vuelve a ajustar el tensor hasta alcanzar la tensión recomendada por el fabricante. Comprueba que la correa se mantenga centrada y que no haya holgura excesiva.
Gira el motor manualmente varias vueltas para verificar el alineamiento y el movimiento suave de la correa. Observa si hay ruidos o vibraciones inusuales.
Aprieta todos los pernos del tensor y revisa nuevamente la tensión después de una prueba de funcionamiento de 5 a 10 minutos.
Verificación de tensión y alineación después de la instalación
Ajusta la correa hasta que la deflexión central sea de 10-15 mm aplicando una presión moderada con el pulgar. Evita tensar excesivamente, ya que puede dañar los rodamientos y reducir la vida útil de la correa.
Inspecciona visualmente la alineación de las poleas usando una regla o nivel. Todas las poleas deben estar en un mismo plano, sin desviaciones superiores a 2 mm por cada 300 mm de distancia entre ejes.
Gira el motor manualmente dos o tres vueltas completas para que la correa se asiente. Revisa nuevamente la tensión y ajusta si la deflexión supera los 15 mm o es menor de 10 mm.
Verifica que no haya contacto de la correa con bordes de poleas o partes metálicas. Las correas deben correr libres, sin rozaduras ni torsiones, para garantizar un funcionamiento uniforme y silencioso.
Repite la inspección después de las primeras 5 horas de operación. Ajusta la tensión si notas elongación inicial o desalineación, asegurando que la correa mantenga la posición correcta y la tracción adecuada.
