Verifica el diagrama de piezas antes de realizar cualquier mantenimiento en la plataforma de corte de 48 pulgadas de John Deere para identificar correctamente cada componente. Esto incluye poleas, correas, cuchillas y soportes, que deben inspeccionarse por desgaste o daño.
Utiliza el diagrama para ubicar la correa principal y las poleas asociadas, asegurando que el recorrido de la correa sea preciso. Reemplaza piezas desgastadas siguiendo el orden de montaje indicado para mantener el rendimiento de corte uniforme.
Identifica los tornillos y tuercas que fijan la plataforma al chasis y verifica su apriete según las especificaciones del fabricante. Esto evita vibraciones innecesarias y garantiza un funcionamiento seguro durante la operación.
Consulta el diagrama al ajustar la altura de corte y al realizar la limpieza de la plataforma. Conocer la ubicación exacta de los componentes facilita el desmontaje y reduce el riesgo de dañar las piezas al manipularlas.
Diagrama de piezas de la plataforma cortadora de 48 pulgadas John Deere 48
Para identificar correctamente cada componente de la plataforma cortadora de 48 pulgadas John Deere 48, consulte el diagrama que detalla la ubicación de todas las piezas principales. Este incluye las cuchillas, el eje principal, los rodamientos, los soportes de suspensión y los tensores de correa.
El eje principal conecta las cuchillas y permite su rotación uniforme. Los rodamientos ubicados en ambos extremos del eje garantizan un movimiento estable y reducen el desgaste. Los soportes de suspensión mantienen la plataforma alineada con el chasis del tractor, evitando vibraciones excesivas durante el corte.
Las correas de transmisión, indicadas en el diagrama, muestran claramente el recorrido desde la polea del motor hasta las poleas de las cuchillas. Esto facilita la identificación de posibles ajustes o reemplazos sin desmontar completamente la plataforma.

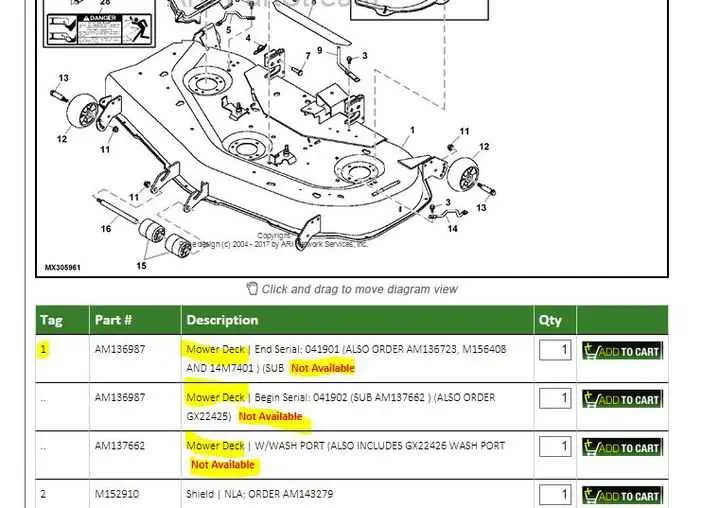

El diagrama también señala los puntos de fijación de las palancas de ajuste de altura de corte y los protectores laterales. Cada pieza está numerada para coincidir con las referencias del manual de repuestos John Deere, permitiendo localizar y solicitar piezas con precisión.
Revisar el diagrama antes de cualquier mantenimiento ayuda a planificar la sustitución de componentes desgastados y garantiza que la plataforma funcione de manera uniforme, evitando cortes desiguales o daños en las cuchillas.

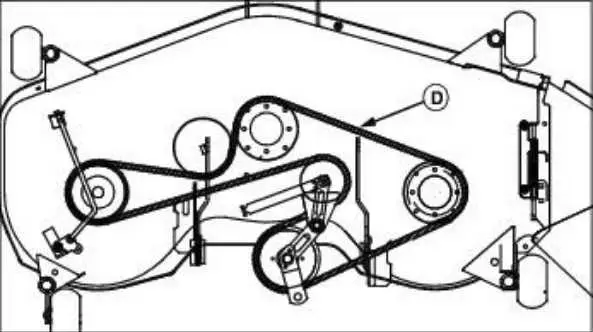

Ubicación y función de las correas y poleas de la plataforma
Coloca la correa principal alrededor de la polea del motor, asegurando que quede alineada con la polea de transmisión central. Esta disposición permite transferir la potencia del motor directamente a las cuchillas de corte.
La polea intermedia se ubica entre la polea del motor y las poleas de las cuchillas. Su función es mantener la tensión correcta de la correa y garantizar que la rotación llegue uniformemente a cada cuchilla. Revisa que no haya desgaste ni grietas en su superficie para evitar deslizamientos.
Las poleas de las cuchillas se encuentran en la parte inferior de la plataforma, directamente conectadas al eje de cada cuchilla. Su correcto alineamiento con la correa asegura cortes uniformes y previene daños en la plataforma.
Instala la correa de modo que pase por las guías de tensión ubicadas cerca de la polea intermedia. Estas guías mantienen la correa en posición durante la operación, evitando que se salga o se desgaste de manera irregular.
Verifica periódicamente la tensión de la correa. Una correa demasiado floja puede patinar, reduciendo la potencia de corte, mientras que una demasiado ajustada puede dañar las poleas o el motor. Ajusta la tensión según las indicaciones del manual del fabricante.
Identificación de cuchillas, tornillos y componentes clave
Localiza las cuchillas en la parte inferior de la plataforma, asegurándote de distinguir entre la cuchilla izquierda y la derecha según la dirección de corte. Cada cuchilla se fija con tornillos de grado específico que soportan la rotación y el contacto con el césped.
Los tornillos principales que sujetan las cuchillas son de cabeza hexagonal de 5/8″ y requieren torque de 65-75 lb-ft. Verifica que estén bien apretados antes de cada uso para evitar vibraciones y desgaste prematuro.
Componentes clave de la plataforma incluyen:
- Soportes de cuchilla: conectan las cuchillas al eje central y permiten el giro libre.
- Ejes de transmisión: alinean la fuerza del motor con las cuchillas y las poleas.
- Poleas de guía: mantienen la correa en posición correcta, evitando deslizamientos.
- Rodamientos: ubicados en los extremos de los ejes, reducen fricción y desgaste.
- Deflectores y cubiertas: protegen al operador y dirigen el flujo de césped cortado.
Para identificar cada pieza, compara el número de parte del diagrama con la pieza física. Marca tornillos y ejes según su posición original antes de desmontarlos. Esto facilita la reinstalación correcta y mantiene la alineación de las cuchillas.
Inspecciona visualmente cada componente antes de montar. Busca desgaste, fisuras o deformaciones en cuchillas y ejes. Cambia cualquier pieza que presente daño para garantizar un corte uniforme y prolongar la vida útil de la plataforma.
Procedimiento para reemplazar piezas y realizar mantenimiento
Afloja y retira los tornillos de la cubierta de la plataforma utilizando una llave de carraca de 13 mm. Asegura la plataforma levantándola con soportes para evitar movimientos durante el mantenimiento.
Para cambiar las cuchillas, gira cada cuchilla con cuidado y retira los pernos de sujeción. Coloca la nueva cuchilla respetando la orientación indicada por el fabricante y aprieta los pernos con un torque de 45 Nm.
Revisa las poleas y la correa antes de la instalación. Sustituye las poleas dañadas y reemplaza la correa por una nueva siguiendo la ruta correcta indicada en el diagrama de la plataforma. Asegura que la correa tenga la tensión adecuada aplicando presión en el punto medio.
Limpia la plataforma retirando restos de césped y suciedad. Aplica lubricante en los ejes de las poleas y los puntos de giro para mantener un funcionamiento suave. Verifica que todas las piezas móviles giren sin fricción excesiva.
Vuelve a montar la cubierta asegurando todos los tornillos según el torque especificado. Realiza una prueba de funcionamiento a baja velocidad para comprobar que las cuchillas giren correctamente y que la correa se mantenga en su lugar sin deslizamientos.
Realiza este procedimiento cada temporada o después de 50 horas de uso para prolongar la vida útil de la plataforma y mantener un corte uniforme y seguro.
