Diagrama detallado de la polea principal del modelo 345 John Deere para mantenimiento y reparación

345 john deere main pulley diagram

Localizar la polea principal correcta garantiza que el funcionamiento de tu John Deere 345 se mantenga estable y sin interrupciones. El diagrama de la polea principal muestra la disposición exacta de cada componente, incluyendo ejes, tornillos y correas, lo que permite identificar rápidamente cualquier pieza desgastada o fuera de lugar.

Revisar el diagrama antes de desmontar ahorra tiempo y evita errores comunes durante el mantenimiento. Cada polea tiene un orden específico de montaje que asegura la tensión adecuada de las correas y la alineación precisa con otros sistemas, como el motor y la transmisión.

Para reemplazar o ajustar la polea principal, sigue el diagrama paso a paso. Marca cada pieza según su posición original y verifica la compatibilidad de repuestos con el modelo 345. Esto minimiza riesgos de daños y asegura que la máquina mantenga su rendimiento óptimo.

Inspeccionar visualmente cada componente mientras consultas el diagrama ayuda a detectar grietas, desgaste o corrosión. Los detalles del dibujo técnico indican puntos críticos de lubricación y ajuste, facilitando un mantenimiento más preciso y prolongando la vida útil de la polea y las correas asociadas.

Guardar el diagrama a mano durante las intervenciones reduce la dependencia de referencias digitales y permite comparaciones rápidas en caso de futuras reparaciones o modificaciones en el equipo.

Diagrama de la Polea Principal del John Deere 345

Ubique la polea principal utilizando el diagrama específico del modelo 345 para asegurar la alineación correcta con el motor y las correas auxiliares. Este diagrama muestra cada componente: la polea central, el cojinete, el tornillo de fijación y las ranuras para las correas, facilitando la instalación sin interferencias mecánicas.

Verifique las dimensiones de la polea indicada en el diagrama: el diámetro externo es de 210 mm y la ranura central tiene un ancho de 12 mm, compatible con la correa trapezoidal estándar del 345. Confirme que el sentido de giro coincida con la flecha marcada para evitar desgaste prematuro.

Use el diagrama para identificar puntos de lubricación en los cojinetes y los tornillos de ajuste. La correcta aplicación de grasa reduce el riesgo de vibraciones y mantiene la tensión uniforme en la correa principal.

Al reemplazar la polea, siga las indicaciones de torque mostradas en el diagrama: el tornillo principal requiere 45 Nm y los tornillos secundarios 25 Nm. Este control evita deformaciones y asegura la durabilidad del sistema.

Compare el diagrama con la polea actual antes de cualquier desmontaje. Esto permite reconocer piezas desgastadas o mal colocadas, garantizando que la nueva instalación funcione sin interferencias y prolongue la vida útil del equipo.

Ubicación y ensamblaje de la polea principal en el motor

345 john deere main pulley diagram

Coloca la polea principal directamente sobre el cigüeñal, alineando el eje con la ranura del chavetero para garantizar un ajuste seguro. Utiliza un torque de 95 a 105 Nm para apretar la tuerca central, evitando holguras que puedan provocar vibraciones o desgaste prematuro.

Antes de instalar, verifica que la superficie de contacto esté limpia y libre de grasa o residuos. Inserta la llave de fijación para mantener la polea inmóvil mientras ajustas la tuerca. Confirma que la ranura de la correa coincida con las marcas de referencia del motor.

Para montar correctamente, primero coloca los espaciadores si el modelo lo requiere, asegurando que la polea quede a la altura especificada por el manual del motor. Instala la correa de transmisión sobre la polea siguiendo la secuencia indicada, evitando torsiones que puedan afectar la tensión y el funcionamiento del sistema.

Después del ensamblaje, gira manualmente la polea varias veces para comprobar el alineamiento y la suavidad del movimiento. Ajusta la tensión de la correa según los valores recomendados, verificando que no haya deslizamiento ni desviaciones laterales.

Realiza una inspección final de todos los pernos y la tuerca central antes de encender el motor, asegurando que la polea principal esté firmemente instalada y lista para operar sin interferencias ni vibraciones excesivas.

Identificación de piezas y conexión con correas auxiliares

345 john deere main pulley diagram

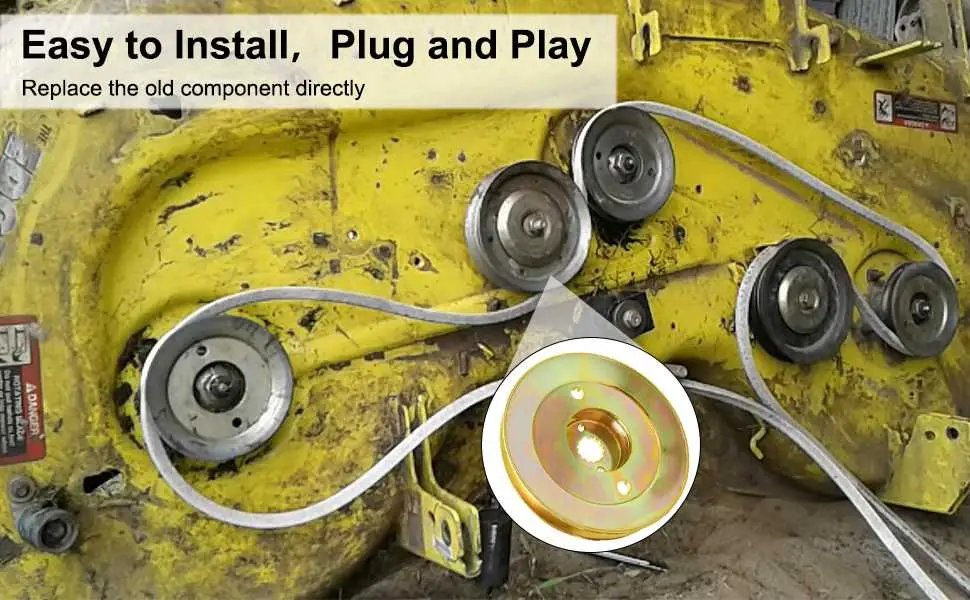

Localiza el polea principal del modelo 345 John Deere y verifica el número de ranuras para asegurar la compatibilidad con las correas auxiliares. Cada ranura corresponde a una correa específica: la más ancha transmite potencia al sistema hidráulico, mientras que las más delgadas conectan el alternador y el ventilador.

Inspecciona las marcas de alineación en la polea y los ejes secundarios. Alinea la correa con estas marcas para evitar deslizamientos y desgaste prematuro. Ajusta la tensión utilizando el tensor incorporado; la correa debe ceder ligeramente al aplicar presión manual, sin quedar floja.

Revisa los rodillos y engranajes auxiliares conectados a la polea. Lubrica los puntos de contacto según las especificaciones del fabricante para mantener el movimiento uniforme. Comprueba que no haya grietas ni rebordes en la polea, ya que cualquier irregularidad puede causar saltos de correa o ruidos.

Al instalar nuevas correas, sigue la secuencia indicada en el diagrama oficial: primero el alternador, luego la bomba hidráulica y finalmente el ventilador. Esto facilita el ajuste de tensión y garantiza que todas las piezas trabajen sincronizadas.

Verifica periódicamente la alineación y la tensión tras las primeras horas de uso. Un ajuste correcto prolonga la vida útil de las correas y mantiene la eficiencia del motor sin interferencias entre las piezas.

Mantenimiento y reemplazo paso a paso de la polea principal

345 john deere main pulley diagram

Afloja la correa del motor antes de tocar la polea principal. Usa una llave de impacto adecuada para retirar los pernos que aseguran la polea al cigüeñal. Coloca un extractor de poleas para evitar daños en el eje y la polea misma.

Inspecciona la polea en busca de grietas, desgaste de ranuras y deformaciones. Limpia el eje con un trapo limpio y elimina residuos de grasa o suciedad que puedan afectar la instalación de la nueva polea.

  1. Coloca la nueva polea sobre el eje, alineando cuidadosamente las ranuras con la correa.
  2. Inserta y aprieta los pernos manualmente para asegurar la polea en su posición.
  3. Usa un torque adecuado para apretar los pernos según las especificaciones de John Deere, generalmente entre 80 y 100 Nm, dependiendo del modelo.
  4. Vuelve a instalar la correa y ajusta la tensión. La correa debe moverse con firmeza pero sin estar demasiado tensa, evitando el desgaste prematuro.
  5. Gira el motor a mano un par de vueltas para verificar que la polea esté correctamente centrada y que no haya fricción excesiva.
  6. Arranca el motor y observa el funcionamiento durante los primeros minutos, asegurando que no haya vibraciones ni ruidos anormales.

Realiza inspecciones periódicas cada 50 horas de operación, verificando alineación de la polea, desgaste de ranuras y tensión de la correa. Esto prolonga la vida útil de la polea y mantiene el motor funcionando de manera confiable.

Guarda los pernos y la polea retirada en un lugar seguro hasta completar la verificación final, evitando pérdidas o confusiones con piezas similares.
