Para garantizar el funcionamiento correcto del sistema PTO en el John Deere 318, es crucial comprender cómo se conecta cada componente. El diagrama de cableado es la herramienta principal para solucionar problemas y realizar reparaciones. Sigue cada paso con precisión al consultar este diagrama para evitar errores que puedan afectar la potencia del PTO.
Primero, asegúrate de identificar correctamente los cables de alimentación y conexión a tierra. Los cables deben estar correctamente conectados a los terminales adecuados para evitar cortocircuitos. Si alguno de estos cables está dañado o desgastado, reemplázalo de inmediato para evitar fallos en el sistema.
A continuación, verifica la conexión entre el interruptor de PTO y el relé. Una mala conexión en esta parte del sistema puede impedir que el PTO funcione correctamente, incluso si el motor está encendido. Asegúrate de que los terminales estén limpios y sin corrosión.
Si encuentras que el PTO no responde correctamente, revisa los fusibles y asegúrate de que estén en buen estado. Un fusible quemado o dañado puede interrumpir la conexión eléctrica, lo que hará que el PTO no reciba la energía necesaria para funcionar.
Finalmente, revisa el cableado entre el interruptor de arranque y el sistema PTO. Si los cables están flojos o dañados, el PTO podría no activarse cuando se presione el interruptor. Asegúrate de que los cables estén firmemente conectados y sin signos de desgaste.
Diagrama de cableado PTO para John Deere 318

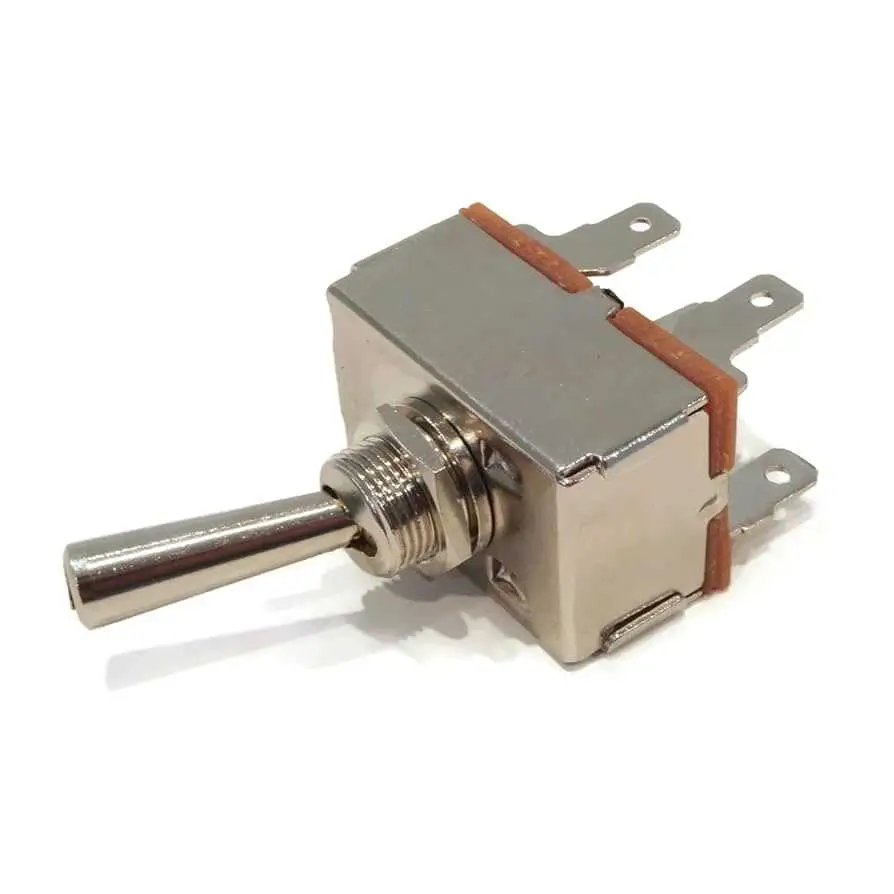

Para conectar correctamente el sistema PTO en el John Deere 318, sigue estas indicaciones. Primero, verifica que el interruptor de encendido esté en la posición “off” para evitar accidentes. El cableado del PTO se conecta a través de un interruptor de seguridad que permite activar y desactivar el sistema de manera segura. Este interruptor está ubicado en el panel de control del tractor.
El diagrama muestra que el cable rojo, que lleva corriente, se conecta al terminal positivo de la batería. Asegúrate de que el cable negro esté correctamente conectado a tierra para evitar problemas de cortocircuitos. El cable amarillo, que va al interruptor PTO, debe estar conectado al terminal adecuado para permitir el encendido del sistema. La conexión correcta de estos cables garantiza que el PTO funcione correctamente cuando sea necesario.
En el diagrama también se destacan las conexiones del interruptor de la toma de fuerza (PTO), el cual se activa al presionar el pedal correspondiente. Este interruptor controla la corriente que llega al sistema de transmisión, permitiendo que el PTO comience a funcionar solo cuando todas las condiciones de seguridad estén cumplidas. Revisa que todas las conexiones estén firmemente ajustadas y no haya cables sueltos o desgastados.
Finalmente, asegúrate de revisar la continuidad de los cables utilizando un multímetro. Esto te permitirá verificar que no haya interrupciones en el flujo de corriente que podrían afectar el funcionamiento del PTO. Si experimentas algún problema con el sistema, consulta este diagrama para solucionar posibles fallos en las conexiones eléctricas del John Deere 318.
Cómo interpretar el diagrama de cableado PTO del John Deere 318
El diagrama de cableado PTO del John Deere 318 te proporciona una guía visual clara sobre cómo conectar correctamente los componentes del sistema de transmisión de potencia. Para interpretar correctamente el diagrama, sigue estos pasos:
- Identifica los terminales de conexión: El diagrama muestra claramente los puntos de conexión de cada cable. Asegúrate de que cada uno esté correctamente asignado a su terminal correspondiente.
- Comprueba las conexiones del interruptor de encendido: Verifica cómo se conecta el interruptor al sistema de cableado PTO. Este es un paso clave para asegurar que el sistema se active correctamente cuando sea necesario.
- Localiza los fusibles y relés: En muchos diagramas, los fusibles y relés están representados para proteger el sistema de sobrecargas. Revisa su ubicación para verificar su integridad.
- Verifica la señal del PTO: La señal de activación y desactivación del PTO debe estar correctamente conectada a la batería y el motor. Asegúrate de que los cables que van al motor estén en su lugar.
- Revisa el cableado de la batería: La batería del tractor suministra energía al PTO. Verifica que el cableado desde la batería esté en buen estado y conectado correctamente a los terminales.
Usando el diagrama como referencia, puedes seguir estos pasos para diagnosticar cualquier problema con el PTO del John Deere 318 y realizar reparaciones o ajustes necesarios de manera eficiente.
Solución de problemas comunes en el cableado PTO del John Deere 318
Para solucionar fallas comunes en el cableado PTO del John Deere 318, primero verifica que todos los cables estén correctamente conectados y no presenten signos de desgaste. Si el sistema no activa el PTO, asegúrate de que el interruptor de la caja de cambios esté funcionando correctamente. Un interruptor defectuoso puede impedir que la señal llegue al motor.
Revisa los fusibles del sistema. Un fusible quemado puede ser la causa de que el PTO no reciba energía. Si encuentras un fusible dañado, reemplázalo por uno de las mismas especificaciones. Asegúrate también de que la batería esté cargada, ya que una batería con poca carga puede afectar el funcionamiento del PTO.
Si los cables muestran signos de daño o cortocircuitos, procede a reemplazarlos. Asegúrate de utilizar cables con la capacidad adecuada para soportar la carga eléctrica del PTO. Reemplaza cualquier conector oxidado o suelto, ya que esto puede interrumpir la transmisión de electricidad al sistema.
Para problemas con la señal del interruptor de encendido, verifica las conexiones del cableado en el panel de control. Asegúrate de que no haya cables sueltos o conexiones flojas que puedan interrumpir la señal del PTO.
En algunos casos, el relé del PTO puede estar defectuoso. Si no escuchas el clic del relé cuando activas el PTO, reemplázalo. El relé debe hacer contacto correctamente para permitir que la corriente fluya al sistema.
Pasos para reparar o reemplazar el cableado PTO del John Deere 318
Comienza desconectando la batería del tractor para evitar cualquier accidente. Asegúrate de que no haya corriente eléctrica circulando por el sistema antes de comenzar a trabajar en el cableado.
Inspecciona el cableado existente para identificar áreas dañadas, cortadas o desgastadas. Es posible que el cableado esté deteriorado debido al uso prolongado o la exposición a elementos externos. Si encuentras cables dañados, córtalos con cuidado, dejando suficiente longitud para trabajar.
Verifica si los conectores están oxidados o sueltos. Un conector defectuoso puede interrumpir el funcionamiento del sistema PTO. Si es necesario, limpia los conectores con un limpiador adecuado o reemplázalos por nuevos.
Prepara el nuevo cableado, asegurándote de utilizar cables de alta calidad que sean capaces de resistir la carga y condiciones del tractor. Si tienes dudas, consulta el manual del propietario para obtener especificaciones exactas del cableado requerido.
Conecta el nuevo cableado a los puntos de conexión correspondientes, asegurándote de que estén bien sujetos. Utiliza terminales adecuados para garantizar una conexión segura. Evita realizar empalmes que puedan debilitar la integridad del sistema.
Una vez que el cableado esté instalado, verifica que todo esté correctamente conectado. Asegúrate de que no haya cables sueltos o en contacto con partes móviles o calientes del tractor.
Vuelve a conectar la batería y prueba el sistema PTO para asegurarte de que funcione correctamente. Si el sistema no arranca, revisa nuevamente las conexiones y busca posibles cortocircuitos o cables mal conectados.
Si el sistema continúa fallando, considera consultar a un profesional para un diagnóstico más detallado y reparación.
