El diagrama de la bomba de combustible del John Deere 2955 es una herramienta clave para comprender y mantener el sistema de inyección de combustible. Este diagrama muestra de manera clara cómo los componentes de la bomba están interconectados y cómo funciona cada parte dentro del sistema.
En primer lugar, asegúrate de identificar las partes principales: la bomba de transferencia, el regulador de presión y las conexiones de combustible. Al observar el diagrama, se destacan los puntos de entrada y salida del combustible, lo que facilita su instalación y reparación. Para un diagnóstico adecuado, sigue los trazos del diagrama que indican el flujo del combustible desde el tanque hasta los inyectores.
Si necesitas realizar una reparación o mantenimiento, este diagrama te ayudará a ubicar rápidamente las conexiones y componentes que podrían necesitar atención. Reemplazar piezas defectuosas o limpiar las conexiones de la bomba siguiendo el diagrama mejora la eficiencia del sistema de combustible. Además, es recomendable verificar las fugas o bloqueos que puedan afectar el rendimiento del motor.
Con el diagrama correcto, cualquier procedimiento de mantenimiento, desde la limpieza de los filtros hasta la revisión de las mangueras, se hace más claro y sencillo, asegurando que tu equipo funcione de manera óptima por más tiempo.

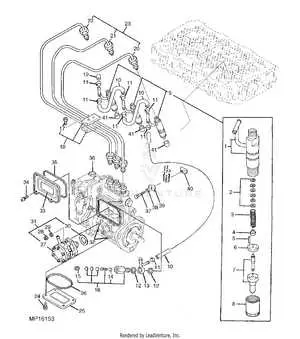

Diagrama de la bomba de combustible de John Deere 2955
El diagrama de la bomba de combustible para el John Deere 2955 muestra cómo se conecta y distribuye el sistema de inyección de combustible. Asegúrate de revisar el diagrama antes de realizar cualquier reparación para garantizar la correcta instalación y funcionamiento.
Identifica los componentes clave: la bomba de transferencia, los tubos de entrada y salida, el filtro de combustible y los sistemas de presión. El diagrama indica cómo se interrelacionan estos elementos, lo que permite un mantenimiento más sencillo y una correcta detección de fallas.
Es importante observar la disposición de las conexiones de la bomba, ya que incluso una conexión incorrecta puede afectar el rendimiento del motor. El flujo adecuado de combustible depende de la precisión de las conexiones, lo que se refleja claramente en el diagrama.
Verifica el flujo de combustible desde el tanque hasta los inyectores. El sistema debe estar libre de obstrucciones y fugas. Si notas problemas como la pérdida de potencia o arranques dificultosos, un vistazo al diagrama te ayudará a identificar posibles puntos de fallo, como una bomba de combustible defectuosa o un filtro obstruido.
Para una revisión detallada, consulta los números de parte y el manual de servicio que acompañan al John Deere 2955. Estos documentos proporcionan información adicional sobre el diagrama y ofrecen pasos específicos para solucionar problemas.
Identificación de componentes clave en el diagrama de la bomba de combustible
Al revisar el diagrama de la bomba de combustible del modelo 2955 de John Deere, es fundamental reconocer los componentes que permiten su funcionamiento. La bomba de combustible está equipada con varias piezas clave que trabajan juntas para garantizar un flujo adecuado de combustible hacia el motor.
En primer lugar, observa el “conector de entrada de combustible”, que se encuentra en la parte inferior del diagrama. Este componente es responsable de recibir el combustible del tanque y dirigirlo a la bomba. Junto a él, está el “filtro de combustible”, que asegura que solo pase combustible limpio hacia los inyectores.
El “relé de la bomba de combustible” es otro elemento crucial. Este componente controla la activación de la bomba, enviando la señal eléctrica necesaria para su operación. Sin este relé, la bomba no recibiría la señal adecuada para funcionar correctamente.
Además, es importante identificar el “sensor de presión de combustible”. Este sensor monitorea la presión dentro de la bomba, asegurándose de que se mantenga dentro de los parámetros establecidos. Si la presión es demasiado baja o alta, puede afectar el rendimiento del motor.
Finalmente, el “puerto de salida de combustible” es el último componente a tener en cuenta. Este puerto dirige el combustible hacia los inyectores o el sistema de distribución de combustible, completando el ciclo. Un mal funcionamiento en este componente puede llevar a un suministro deficiente de combustible al motor.
Revisar cada uno de estos componentes y su disposición en el diagrama ayuda a comprender mejor el flujo de combustible y facilita el diagnóstico y mantenimiento del sistema.
Cómo interpretar las conexiones y el flujo de combustible en el diagrama
Para interpretar correctamente el diagrama de la bomba de combustible del modelo 2955 de John Deere, sigue estos pasos clave:
- Identificación de la bomba principal: Localiza la bomba de combustible en el diagrama. Generalmente se representa con una figura rectangular o circular conectada a varios tubos. Este es el punto de inicio del flujo de combustible.
- Rastro del flujo: Sigue las líneas que conectan la bomba a otras partes del sistema, como los inyectores, filtros y el sistema de retorno. El flujo debe seguir un camino directo desde la bomba hasta los componentes relevantes, con un retorno claro hacia el tanque de combustible.
- Conexiones de alta y baja presión: Asegúrate de identificar las líneas de alta y baja presión. La línea de alta presión transporta el combustible hacia los inyectores, mientras que la de baja presión regula el retorno del combustible al tanque.
- Dirección del flujo: El diagrama indica la dirección del flujo de combustible mediante flechas. Sigue estas flechas para entender cómo se distribuye el combustible en el sistema y cómo se regula el caudal.
- Componentes adicionales: Revisa los elementos adicionales como el filtro de combustible, las válvulas y los sensores. Estos pueden tener líneas de conexión que afectan el flujo del combustible. Asegúrate de que no haya obstrucciones en estos puntos, ya que pueden alterar el rendimiento del sistema.
- Revisar los puntos de conexión: Observa los puntos de conexión entre las mangueras y los componentes. Asegúrate de que estén correctamente alineados y sin fugas, ya que esto puede afectar el flujo del combustible.
Al comprender cada una de estas partes, puedes diagnosticar con precisión problemas relacionados con el flujo de combustible y garantizar el correcto funcionamiento del sistema.
Pasos para solucionar problemas comunes basados en el diagrama de la bomba de combustible
Revisa las conexiones eléctricas de la bomba. Si no hay señal en el conector de la bomba, verifica el fusible correspondiente y el relé de la bomba de combustible. Si están en buen estado, mide el voltaje en el conector de la bomba con un multímetro para asegurarte de que la corriente llegue correctamente.
Examina la bomba de combustible por signos de desgaste o daños. Si escuchas un sonido irregular o no suena en absoluto al encender el motor, puede ser necesario reemplazar la bomba. Asegúrate de que la bomba esté correctamente montada y que las mangueras de entrada y salida de combustible no tengan obstrucciones.
Inspecciona el filtro de combustible. Si está obstruido, puede limitar el flujo de combustible hacia la bomba. Cambia el filtro si es necesario y verifica que esté instalado de manera correcta según las indicaciones del diagrama de la bomba.
Verifica el nivel de combustible en el tanque. Si el nivel está por debajo del mínimo, asegúrate de llenarlo antes de intentar arrancar el motor. Un nivel bajo puede provocar que la bomba no funcione correctamente.
Revisa las líneas de combustible por posibles fugas o daños. Una fuga puede impedir que la bomba reciba el combustible suficiente. Si encuentras una fuga, reemplaza la manguera o los conectores dañados.
Por último, confirma que el sistema de la bomba de combustible esté libre de contaminantes, ya que estos pueden afectar su rendimiento. Si es necesario, limpia el sistema o reemplaza los componentes que estén obstruidos.
