Para diagnosticar o reparar cualquier problema eléctrico en tu John Deere Gator CX 2014, contar con un diagrama de cableado preciso es imprescindible. Este diagrama te proporciona la información necesaria para entender cómo los componentes eléctricos se conectan entre sí y cómo puedes realizar reparaciones o modificaciones sin comprometer el sistema.
El diagrama de cableado del Gator CX 2014 muestra la disposición de cada componente, desde la batería hasta el sistema de luces y motores. Asegúrate de identificar los colores de los cables y sus respectivos terminales para evitar errores al reconectar partes del vehículo.
Una vez que tengas el diagrama en tus manos, comienza por verificar el estado de la batería, los fusibles y el interruptor de encendido. Muchas veces, los problemas eléctricos se deben a una simple desconexión o a un fusible quemado, por lo que estos son los puntos que debes comprobar primero.
Si el sistema eléctrico parece en orden, utiliza el diagrama para rastrear posibles fallas en los sensores, interruptores o en el cableado de los motores. Asegúrate de revisar las conexiones a tierra, ya que una mala conexión a tierra puede generar fallos en varios componentes eléctricos del Gator.
Con el diagrama adecuado, puedes ahorrar tiempo y dinero al abordar los problemas eléctricos de manera eficiente. No dudes en consultar el diagrama cada vez que necesites trabajar en la parte eléctrica de tu Gator CX 2014 para garantizar que todo funcione correctamente.

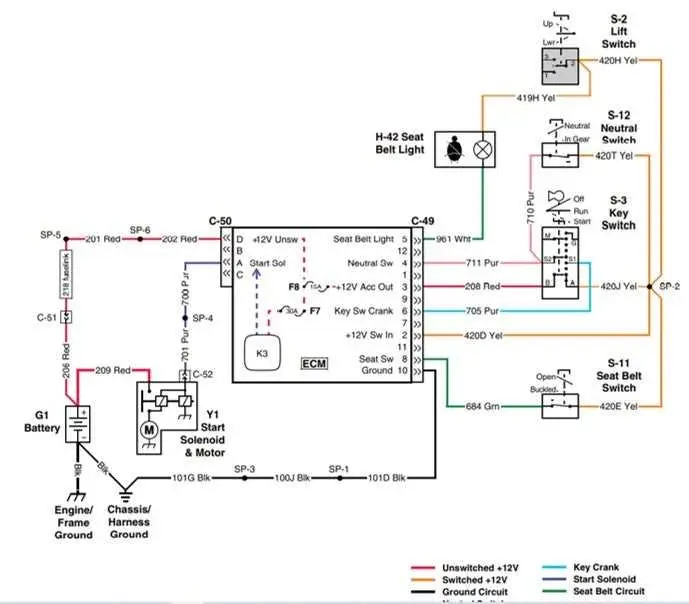

Diagrama de cableado del John Deere Gator CX 2014
Para asegurar el correcto funcionamiento del John Deere Gator CX 2014, es fundamental entender el diagrama de cableado. Este diagrama te ayudará a identificar la distribución de los cables, conexiones y componentes eléctricos, facilitando el mantenimiento y las reparaciones.
Comienza localizando los elementos clave, como el interruptor de encendido, el sistema de luces, el motor y la batería. El diagrama muestra claramente las conexiones entre estos componentes. Verifica que los cables estén bien conectados y que no haya signos de desgaste o daños.
En el caso de que necesites reemplazar un fusible, el diagrama te proporcionará la ubicación exacta. Asegúrate de usar fusibles del mismo amperaje para evitar sobrecargar el sistema eléctrico. Además, el diagrama te indicará los colores y códigos de los cables, lo que facilita la identificación durante las reparaciones.
Si experimentas problemas eléctricos, revisa cada sección del diagrama, comenzando por los componentes de alimentación, como la batería y el regulador de voltaje. Asegúrate de que la batería esté cargada y que los cables de conexión no estén corroídos o flojos.
Finalmente, el diagrama también te será útil para realizar modificaciones o mejoras en el sistema eléctrico del Gator CX. Siguiendo el esquema, puedes agregar accesorios eléctricos, como faros adicionales o sistemas de sonido, asegurándote de que todo esté correctamente cableado y protegido.
Conexión del sistema de encendido y batería en el John Deere Gator CX 2014
Para asegurar un arranque eficiente y prolongar la vida útil del motor, revisa siempre las conexiones de la batería y el sistema de encendido. Comienza por comprobar la batería. Asegúrate de que los terminales de la batería estén limpios, sin corrosión y bien sujetos. Si hay corrosión, límpiala con una mezcla de bicarbonato de sodio y agua. Luego, revisa los cables que van hacia el motor de arranque y la caja de fusibles, verificando que no presenten desgaste ni daños.
La batería del Gator CX 2014 se conecta a través de dos cables: el cable positivo (rojo) y el cable negativo (negro). Asegúrate de que el cable positivo esté conectado al terminal positivo de la batería y que el negativo se conecte al chasis del vehículo. Un buen contacto en estas conexiones es crucial para evitar fallos en el sistema de arranque.
Verifica también que el interruptor de encendido funcione correctamente. Este interruptor controla el flujo de electricidad hacia el sistema de encendido, asegurando que el motor reciba energía cuando lo necesite. Si el interruptor está defectuoso, puede dificultar o incluso impedir el arranque del vehículo.
En cuanto al sistema de encendido, revisa las bujías. Asegúrate de que estén limpias y bien ajustadas. Las bujías deben estar libres de carbonilla y otros residuos que puedan afectar el rendimiento del motor. Si es necesario, cámbialas para mantener el arranque rápido y sin fallos.
Finalmente, revisa el fusible del sistema de encendido. Un fusible quemado puede causar la falta de corriente en el sistema, lo que impide que el motor arranque. Si detectas un fusible defectuoso, reemplázalo por uno de la misma amperaje para evitar problemas adicionales.

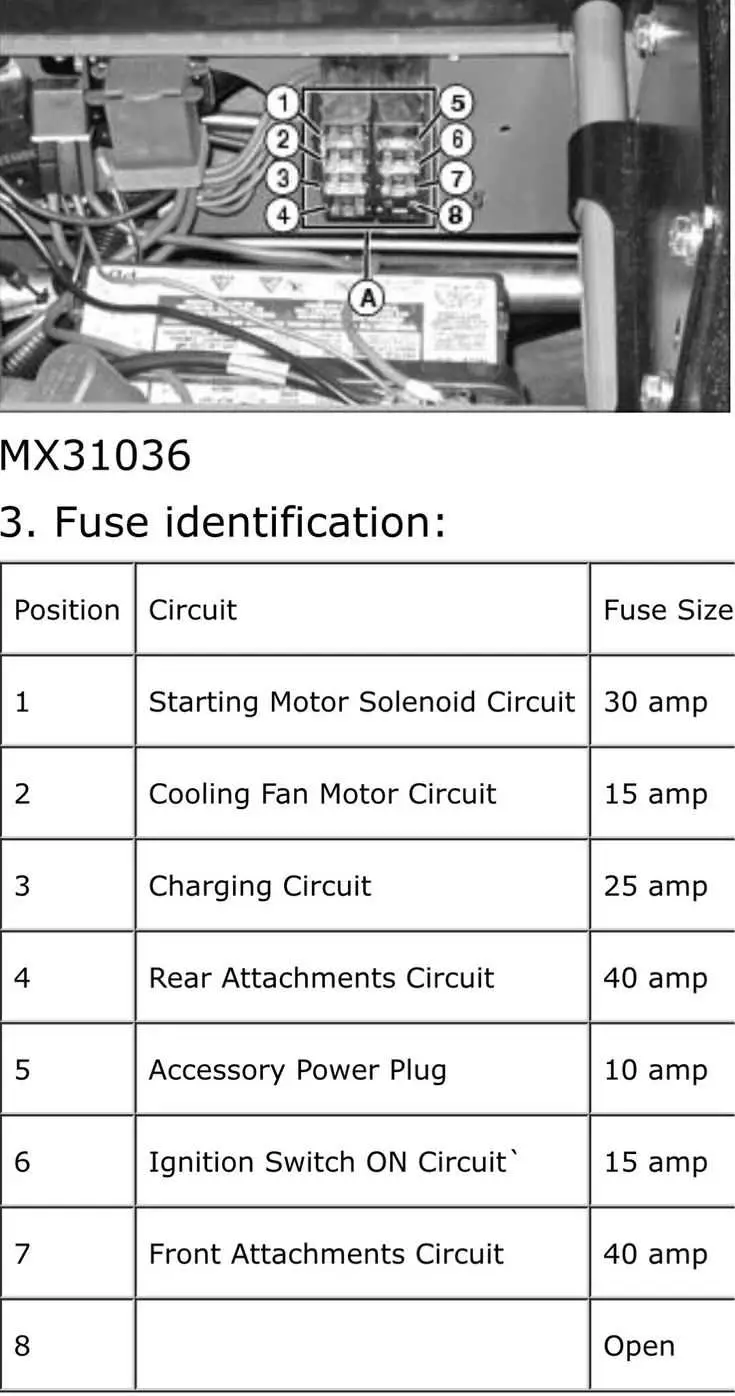

Ubicación y función de los fusibles en el diagrama de cableado del Gator CX 2014
Los fusibles del John Deere Gator CX 2014 se encuentran distribuidos en varias ubicaciones clave del vehículo, siendo esenciales para proteger los circuitos eléctricos contra sobrecargas y cortocircuitos. La correcta identificación de estos fusibles en el diagrama de cableado es fundamental para mantener el buen funcionamiento del sistema eléctrico.
Los fusibles están organizados en dos principales bloques: uno dentro del compartimento de la batería y otro en la caja de fusibles ubicada debajo del asiento del conductor. Cada fusible está etiquetado con un valor específico que indica su capacidad de amperaje. Esto es crucial para prevenir daños a los componentes eléctricos del Gator CX.
- Compartimento de la batería: Aquí se encuentran los fusibles principales que protegen el sistema de carga y otros circuitos primarios. Es importante revisar estos fusibles si el vehículo muestra problemas al arrancar o cargar la batería.
- Caja de fusibles bajo el asiento: Este bloque de fusibles resguarda circuitos como luces, arranque del motor, y otros sistemas secundarios. Cualquier problema con luces o sistemas eléctricos menores puede estar relacionado con un fusible quemado en esta área.
Cada fusible tiene un número de identificación que se cruza con el diagrama de cableado para facilitar su localización y reemplazo. Si un fusible se funde, es importante sustituirlo por uno de igual amperaje para evitar daños en el sistema eléctrico.
- Fusibles de 10 A: Generalmente protegen sistemas de baja demanda, como los interruptores de luces.
- Fusibles de 20 A: Protegen circuitos más exigentes, como el sistema de arranque y motor.
- Fusibles de 30 A o más: Estos son usados en circuitos de mayor carga, como la bomba de combustible.
Al revisar o reemplazar los fusibles, asegúrate de que el Gator CX esté apagado y la llave esté fuera de contacto. Utiliza siempre fusibles originales o de especificaciones equivalentes para garantizar la seguridad del sistema eléctrico.
Interconexión de los sensores y luces del John Deere Gator CX 2014
Conectar correctamente los sensores y luces en el John Deere Gator CX 2014 garantiza un funcionamiento óptimo del vehículo, mejorando la seguridad y el rendimiento en el campo. La instalación debe realizarse siguiendo el esquema de cableado para evitar interferencias o fallos eléctricos.
Los sensores, como el de velocidad y los de temperatura, están diseñados para monitorear el rendimiento y alertar al conductor sobre posibles fallas. Asegúrate de conectar cada sensor en el lugar correcto según el diagrama de cableado, evitando conexiones cruzadas que puedan causar lecturas erróneas.
Para las luces, es importante verificar las conexiones de los faros delanteros, traseros y las luces de freno. Las luces del Gator CX 2014 se controlan mediante un interruptor central que se conecta a través de un circuito que integra relés y fusibles. Cualquier mal funcionamiento en estos componentes puede ocasionar que las luces no se enciendan o se apaguen erráticamente.
Las conexiones de los sensores deben ser sólidas y no deben tener cables sueltos o desgastados. Inspecciona periódicamente los conectores de los sensores para asegurar que no haya corrosión o daños que puedan afectar el rendimiento. Los cables de las luces deben estar debidamente aislados y protegidos de la humedad para evitar cortocircuitos o fallos prematuros.
Si los sensores o las luces no responden adecuadamente, revisa primero el fusible correspondiente. Los diagramas de cableado proporcionan información sobre la ubicación de cada fusible y su función dentro del sistema eléctrico del Gator. Al realizar una inspección visual, asegúrate de que no haya cables rotos ni conexiones flojas, ya que esto podría interrumpir el flujo de corriente y afectar el funcionamiento de los sensores o las luces.
Una vez realizadas las conexiones y comprobado el funcionamiento de los sistemas, realiza una prueba completa del Gator para verificar que los sensores y las luces operan correctamente bajo diferentes condiciones de uso. Esto garantizará una experiencia de conducción segura y eficiente en todo momento.
