Para localizar rápidamente los fusibles, relés y conexiones del John Deere Gator CC 2014, revisa el diagrama de cableado específico del modelo. Este diagrama muestra la ruta exacta de la corriente eléctrica desde la batería hasta cada componente clave, incluyendo luces, motor y accesorios adicionales.
El diagrama distingue claramente los colores de los cables y su función, lo que facilita la identificación de cualquier circuito que requiera mantenimiento o reemplazo. Seguir las conexiones paso a paso reduce el riesgo de cortocircuitos y asegura que cada accesorio funcione correctamente.
Si planeas instalar accesorios eléctricos o reemplazar componentes originales, consulta el diagrama antes de desconectar cualquier cable. Al identificar correctamente los terminales de alimentación y tierra, podrás realizar modificaciones sin comprometer la integridad del sistema eléctrico del vehículo.
Además, el diagrama incluye la ubicación de los conectores principales, lo que permite detectar rápidamente fallas de comunicación o conexiones sueltas. Revisar estos puntos regularmente mejora la confiabilidad del Gator y prolonga la vida útil de los componentes eléctricos.

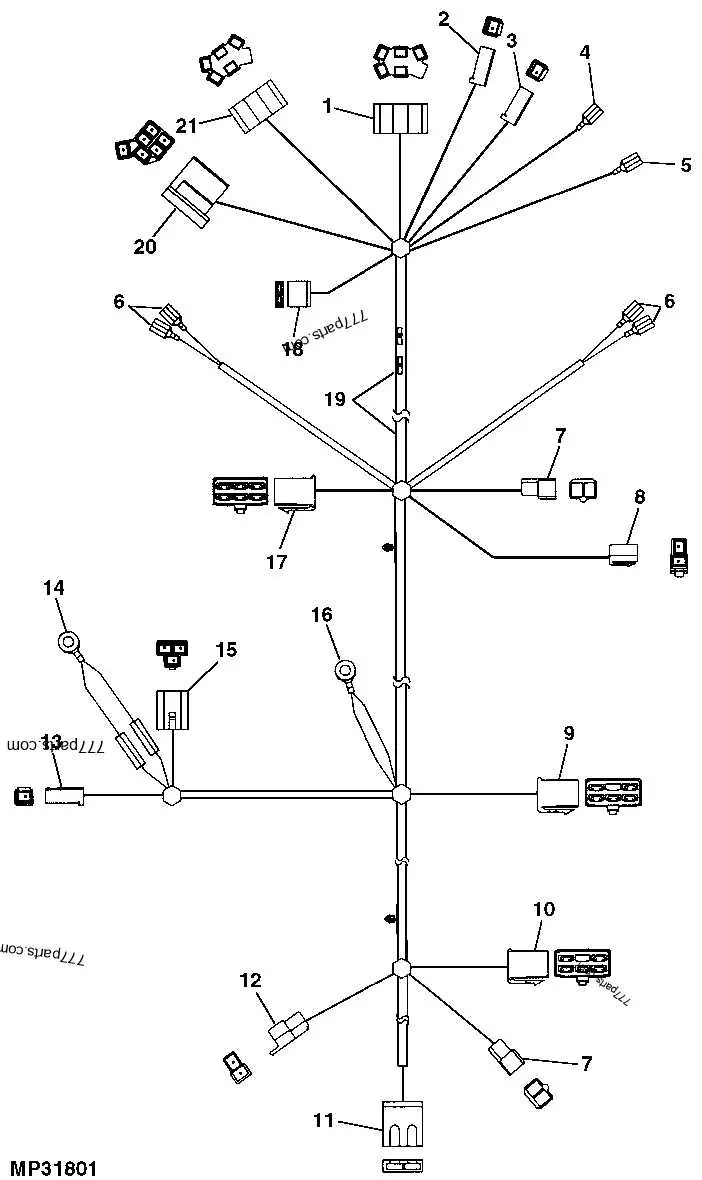

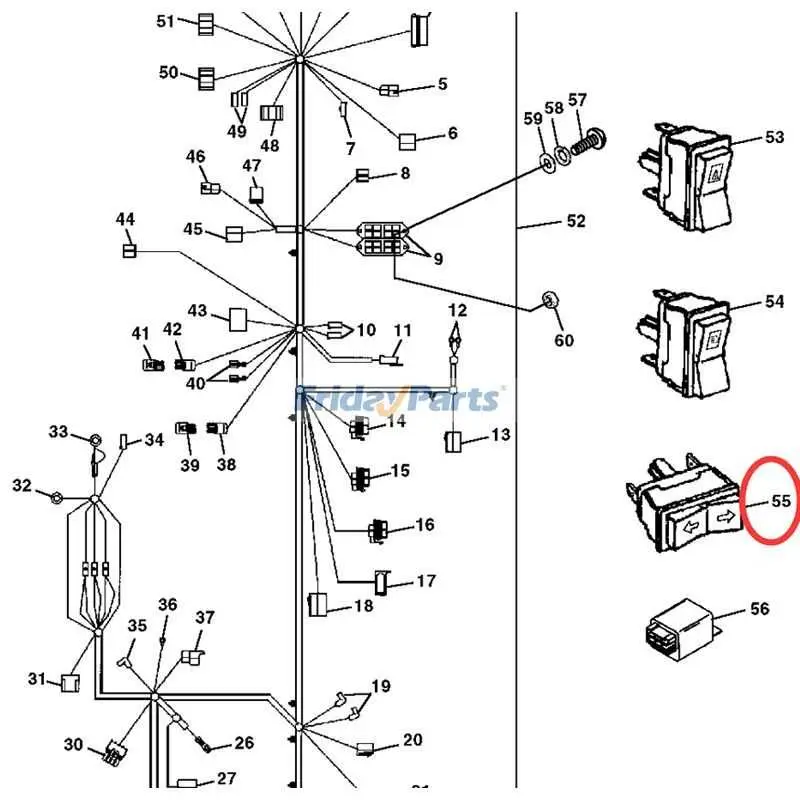

Diagrama de cableado 2014 John Deere Gator CC
Revisa el diagrama de cableado directamente para localizar los fusibles, relés y conexiones del sistema eléctrico del John Deere Gator CC 2014. Esto facilita identificar fallas y reemplazar componentes sin errores.
Para trabajar con el sistema eléctrico:
- Ubica la batería y verifica que los terminales estén limpios y firmes.
- Identifica el cable principal de alimentación que va desde la batería al panel de fusibles.
- Consulta las etiquetas en el diagrama para cada fusible: luz delantera, intermitentes, motor de arranque y accesorios.
- Sigue las líneas de tierra que conectan chasis y motor para prevenir cortocircuitos.
El diagrama muestra conexiones específicas para:
- Encendido: interruptor, relé de arranque, solenoide y bobina.
- Luz frontal y trasera: fusibles separados y conexiones a interruptores en el tablero.
- Señales de giro: intermitentes con conexión a relé y switch de dirección.
- Accesorios adicionales: conexión de toma de corriente auxiliar y luces adicionales.
Al reemplazar un fusible o relé, sigue estas indicaciones:
- Confirma amperaje exacto usando el diagrama del 2014 Gator CC.
- Desconecta la batería antes de retirar cualquier componente.
- Vuelve a conectar siguiendo el orden de las líneas de tierra y alimentación principal.
Mantener un diagrama impreso a la mano permite resolver problemas eléctricos rápidamente y evita dañar componentes sensibles del Gator CC 2014.
Ubicación y conexión de fusibles y relés en el Gator CC 2014
Localiza la caja de fusibles principal debajo del asiento del conductor, cerca del panel lateral izquierdo. Cada fusible está claramente numerado y etiquetado según su función. El fusible del encendido se encuentra en la posición F1 y protege el circuito principal del vehículo.
El relé de arranque se ubica junto a la caja de fusibles y se conecta mediante un conector de cuatro pines. Para verificar su funcionamiento, retira el relé y prueba continuidad entre los pines 30 y 87. Un relé operativo permitirá que el motor reciba corriente al girar la llave.
Los fusibles auxiliares, como los de luces delanteras y traseras, están en posiciones F3 y F4. Para reemplazarlos, extrae el fusible correspondiente con un extractor o pinza, asegurando que la nueva pieza coincida en amperaje.
La conexión de relés secundarios, como el del ventilador del radiador, requiere insertar el relé en la ranura marcada R2. Asegúrate de que el conector encaje firmemente para evitar falsos contactos que puedan generar fallos intermitentes.
Verifica siempre la polaridad de los fusibles y la orientación de los relés antes de realizar cualquier conexión. Etiquetar los fusibles retirados facilita la reposición correcta y previene confusiones en futuros mantenimientos.

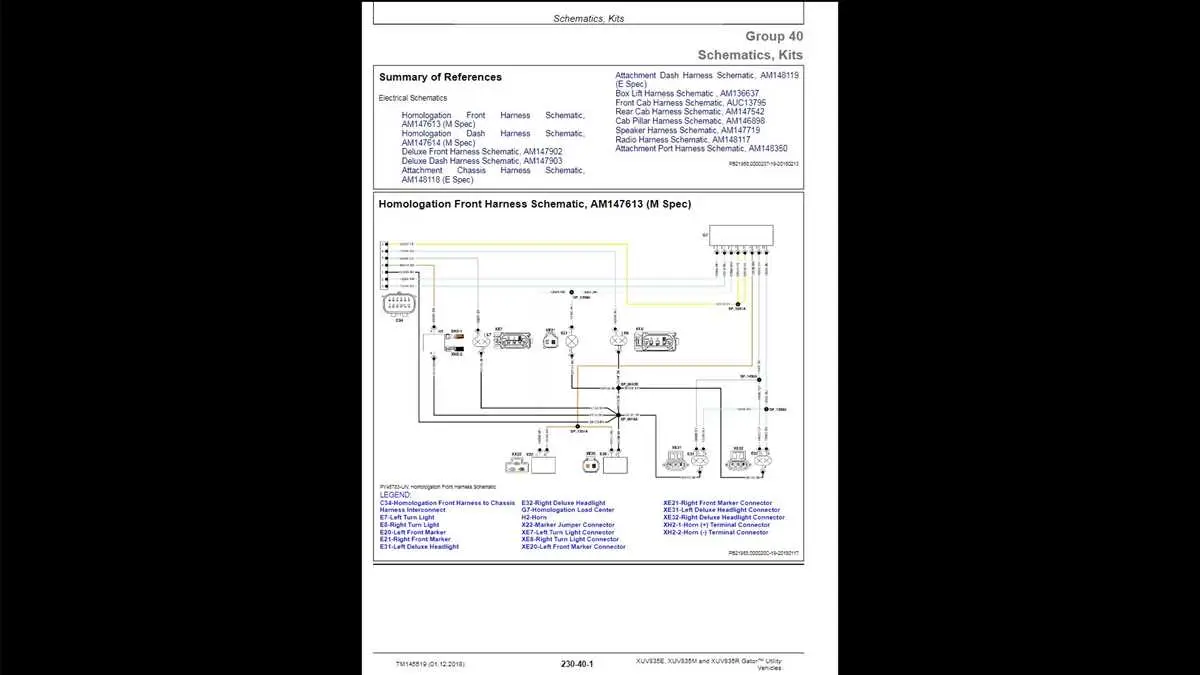

El diagrama eléctrico incluido en el manual del Gator CC 2014 muestra cada fusible y relé con su código, permitiendo identificar rápidamente circuitos como la bomba de combustible, luces auxiliares y sistema de carga. Mantener esta referencia a mano acelera reparaciones y diagnósticos.
Interpretación de colores y símbolos en el diagrama eléctrico
Identifica de inmediato cada color de cable según su función: el rojo indica alimentación positiva, el negro tierra o masa, el amarillo señales de control y el verde circuitos de iluminación. Estos códigos permiten ubicar conexiones sin confusión y evitar cortocircuitos.
Los símbolos representan componentes específicos. Un rectángulo con líneas internas señala un relé, un círculo con una “X” indica un fusible, mientras que un triángulo suele señalar diodos o puntos de referencia de voltaje. Comprender estos símbolos facilita localizar fallas y seguir rutas de corriente.
Observa las etiquetas de voltaje y corriente junto a cada línea. Por ejemplo, “12V” sobre un cable rojo confirma que transporta alimentación directa de la batería, y “GND” en negro indica conexión a masa. Esta información previene errores al reemplazar o reparar componentes.
Los cruces de líneas no siempre significan conexión; si no hay un punto sólido en la intersección, los circuitos no se tocan. Detectar estas diferencias evita errores al trazar la continuidad de la instalación.
Usa los códigos de colores y símbolos combinados para planificar pruebas de diagnóstico: medir continuidad, verificar fusibles o inspeccionar relés según su posición en el diagrama. Esta práctica permite trabajar de forma segura y organizada, reduciendo riesgos de daños al sistema eléctrico.
Procedimiento para diagnosticar fallas usando el esquema de cableado
Localiza primero el componente que presenta comportamiento anómalo y verifica su conexión directa en el diagrama de cableado. Identifica los colores de los cables asociados y comprueba continuidad con un multímetro, midiendo resistencia y presencia de voltaje según indique el esquema.
Inspecciona los terminales y conectores correspondientes, asegurándote de que no haya corrosión, cables pelados o sueltos. Sigue el recorrido de cada línea eléctrica indicada en el diagrama, confirmando que no existan interrupciones ni cortocircuitos entre el origen de energía y el componente.
Verifica fusibles y relés conectados al circuito afectado, comparando los valores indicados en el esquema con los reales. Cambia los elementos dañados o fuera de especificación y vuelve a medir para confirmar que la corriente fluye correctamente.
Si el sistema incluye sensores o interruptores, comprueba que su señal llegue al módulo de control según la codificación de colores y posiciones del diagrama. Registra cualquier desviación de los valores esperados para determinar si el fallo proviene del componente o del cableado.
Finalmente, realiza pruebas funcionales encendiendo el sistema y monitoreando la respuesta de cada elemento. Usa el diagrama de cableado como guía para localizar rápidamente cualquier irregularidad persistente, ajustando conexiones y reemplazando cables dañados hasta restablecer la operación normal.
