Para localizar rápidamente cualquier conexión eléctrica en el John Deere 250 de 2001, consulta el diagrama de cableado detallado que muestra la distribución de fusibles, relés y terminales principales. Identificar correctamente cada cable evita errores al reparar el sistema de arranque, iluminación o controles hidráulicos.
El diagrama incluye rutas de alimentación para el motor, indicadores del tablero y sensores de seguridad. Revisar las conexiones antes de realizar pruebas eléctricas garantiza que no haya cortocircuitos ni daños en componentes sensibles como el alternador o el módulo de control.
Se recomienda seguir los códigos de color y numeración indicados en el diagrama para simplificar la identificación de circuitos. Documentar cualquier modificación permite futuras reparaciones sin confusión y mantiene la integridad del sistema eléctrico del equipo.
Para tareas de mantenimiento o instalación de accesorios, el diagrama sirve como guía directa, mostrando puntos de conexión y rutas de alimentación sin necesidad de ensayos aleatorios. Seguirlo paso a paso reduce el riesgo de fallas eléctricas y asegura el funcionamiento correcto del cargador compacto.
Diagrama de cableado y conexiones eléctricas del John Deere 250 2001

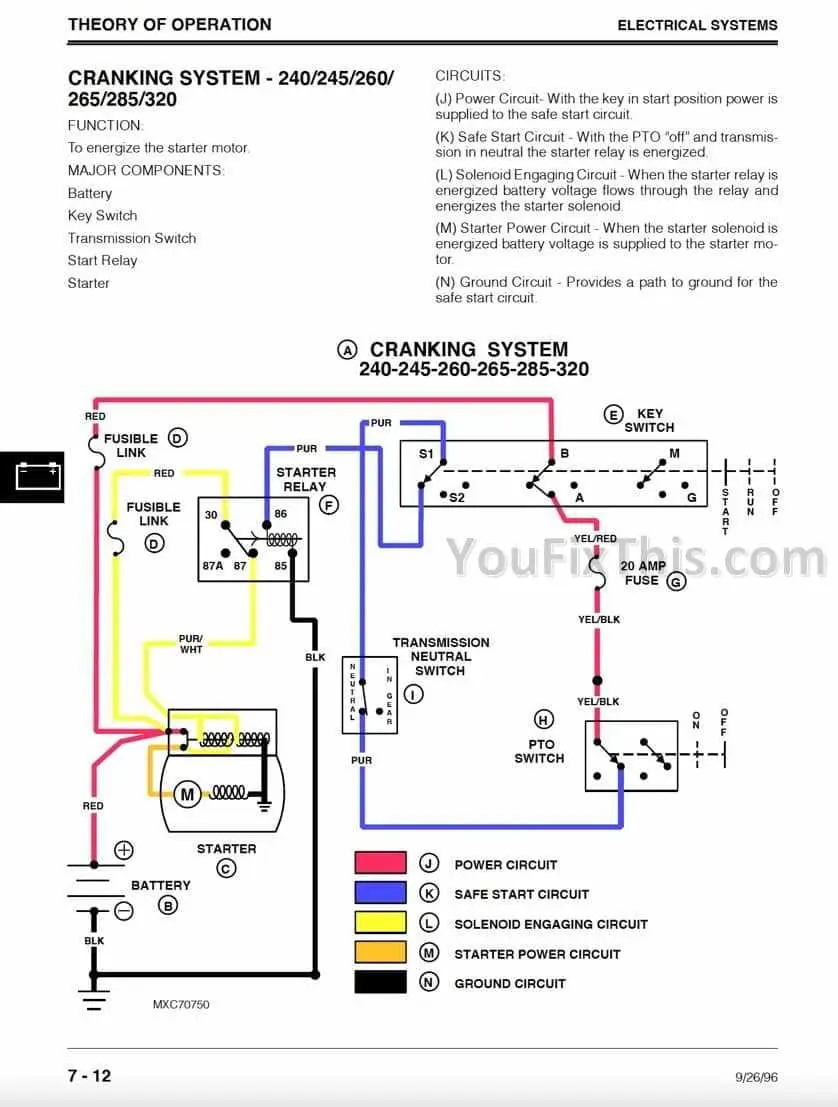

Para identificar correctamente cada conexión del John Deere 250 2001, consulte el diagrama de cableado original que clasifica los circuitos por color y función. El sistema eléctrico principal incluye la batería de 12 V, el alternador, el interruptor de encendido y el panel de fusibles.
La batería se conecta directamente al interruptor de encendido mediante cables rojo y negro, asegurando un contacto firme y libre de corrosión. El cable rojo alimenta el sistema principal, mientras que el negro sirve como tierra. Revisar regularmente estas conexiones previene fallas de arranque.
El panel de fusibles organiza los circuitos secundarios: luces, indicador de combustible, sistema hidráulico y accesorios. Cada fusible está identificado por amperaje; reemplácelo únicamente por uno de igual valor. Los diagramas muestran claramente la ruta de cada cable desde la fuente hasta el componente correspondiente, facilitando diagnósticos rápidos de fallos eléctricos.
Los relés de arranque y del alternador deben conectarse siguiendo las marcas del diagrama para evitar sobrecargas. El cableado de luces delanteras y traseras se distingue por colores específicos: blanco para positivo de faros delanteros, verde para traseros y amarillo para intermitentes. Mantener los conectores limpios y ajustados asegura continuidad eléctrica y reduce riesgos de cortocircuitos.
Para intervenciones en el sistema hidráulico, identifique los sensores y sus cables según el diagrama. Cada sensor envía señales al panel de control mediante un color asignado, garantizando que la máquina funcione correctamente. Inspecciones periódicas de fusibles, relés y terminales prolongan la vida útil del sistema eléctrico y minimizan interrupciones de operación.
Ubicación y conexión de los componentes principales del sistema eléctrico
Localiza primero la batería en el compartimiento delantero derecho del John Deere 250 2001. Asegura que los terminales estén limpios y bien sujetos. Conecta el cable positivo al fusible principal y el negativo a la masa del chasis.
El alternador se encuentra en el lateral del motor, cercano a la polea del ventilador. Conecta su salida directamente al fusible principal mediante cable de calibre adecuado para soportar la carga máxima. Verifica que el borne de tierra esté bien fijado al bloque del motor.
El interruptor de encendido está montado en la consola central. Sus conexiones deben incluir el cable de alimentación desde la batería y los cables de señal hacia el relé de arranque y el tablero de instrumentos.
El relé de arranque está situado junto al compartimiento de la batería. Conecta el cable que proviene del interruptor de encendido al terminal de control del relé y el cable de salida al motor de arranque. Asegura las conexiones con terminales apropiados para evitar pérdidas de energía.
Los fusibles principales y secundarios están agrupados en la caja de fusibles, ubicada detrás del asiento del operador. Cada fusible debe coincidir con la capacidad del circuito que protege. Reemplaza cualquier fusible quemado usando el mismo amperaje indicado.
- Luces delanteras y traseras: conecta los cables de alimentación desde la caja de fusibles siguiendo el diagrama de color específico.
- Indicadores del tablero: conecta los sensores y cables de señal al tablero usando conectores de encaje firme.
- Bomba hidráulica eléctrica: alimenta directamente desde el fusible correspondiente y asegura el cableado con abrazaderas para evitar rozaduras.
Revisa todas las conexiones visualmente y mediante prueba de continuidad. Asegura que los cables no estén en contacto con superficies calientes o piezas móviles. Mantén el recorrido del cableado ordenado y fijado con soportes para prolongar la vida útil del sistema eléctrico.
Identificación de fusibles, relés y puntos de alimentación
Localiza la caja de fusibles principal situada detrás del asiento del operador. Cada fusible está marcado con su amperaje y función, por ejemplo, 10 A para luces de trabajo y 15 A para el sistema hidráulico.
Los relés se encuentran junto a la caja de fusibles y controlan cargas de mayor consumo. Identifica el relé de arranque, el del ventilador del radiador y el del sistema de inyección utilizando las etiquetas en el panel de conexión.
Verifica los puntos de alimentación que suministran energía directa a componentes clave. El terminal positivo de la batería se conecta a un bloque de distribución, desde donde parten cables hacia el alternador, motor de arranque y accesorios eléctricos.
Usa un multímetro para comprobar continuidad en fusibles y relés antes de reemplazarlos. Marca cada fusible retirado para evitar confusiones al reinstalarlo.
Para conexiones de bajo voltaje, identifica los puntos de tierra situados en el chasis y en el bloque del motor. Asegúrate de que estén libres de óxido y bien ajustados para mantener la estabilidad del sistema eléctrico.
Inspecciona regularmente los fusibles principales y secundarios, los relés críticos y los puntos de alimentación, ya que fallas en estos elementos afectan directamente el arranque y funcionamiento del John Deere 250 del año 2001.
Procedimientos para diagnóstico de fallas en el cableado
Verifica primero los fusibles y relés asociados al circuito afectado. Revisa que no presenten signos de quemaduras o corrosión. Utiliza un multímetro para medir continuidad y tensión en los puntos críticos del cableado.
Inspecciona visualmente los conectores, buscando cables pelados, sueltos o con aislamiento dañado. Asegura que cada terminal esté firme y sin óxido, aplicando lubricante dieléctrico si es necesario.
Realiza pruebas de continuidad entre el origen de energía y los componentes finales. Un valor fuera de rango indica sección dañada o falso contacto. Marca los tramos problemáticos para una reparación precisa.
Para fallas intermitentes, mueve suavemente los cables mientras mides tensión. Esto ayuda a localizar roturas internas o empalmes defectuosos. Documenta cada hallazgo para evitar errores durante la corrección.
Si algún componente conectado al circuito no recibe energía, verifica el estado de los relés y switches. Sustituye piezas defectuosas siguiendo la referencia del diagrama eléctrico del John Deere 250 2001.
Finaliza probando todos los circuitos reparados bajo carga normal. Confirma que los indicadores y actuadores funcionen correctamente antes de cerrar el panel de control.
