El diagrama de cableado de encendido del John Deere 420 de 1989 es crucial para entender el funcionamiento del sistema eléctrico de este modelo. Asegúrate de revisar cada conexión antes de comenzar cualquier reparación o modificación. La correcta identificación de los cables y componentes ayudará a evitar fallos en el encendido y otros problemas eléctricos.
Comienza por ubicar el interruptor de encendido y el relé, componentes que son fundamentales para el arranque. Verifica que todos los cables estén correctamente conectados según el diagrama original. Los cables que conectan la bobina de encendido, el interruptor de llave y el sistema de encendido deben ser comprobados en busca de posibles daños o desconexiones.
Es recomendable utilizar un multímetro para verificar la continuidad de los cables. Esto asegura que no haya cortocircuitos ni interrupciones que impidan el flujo de corriente. También es importante que todos los conectores estén en buen estado para evitar falsos contactos que puedan afectar el rendimiento del motor.

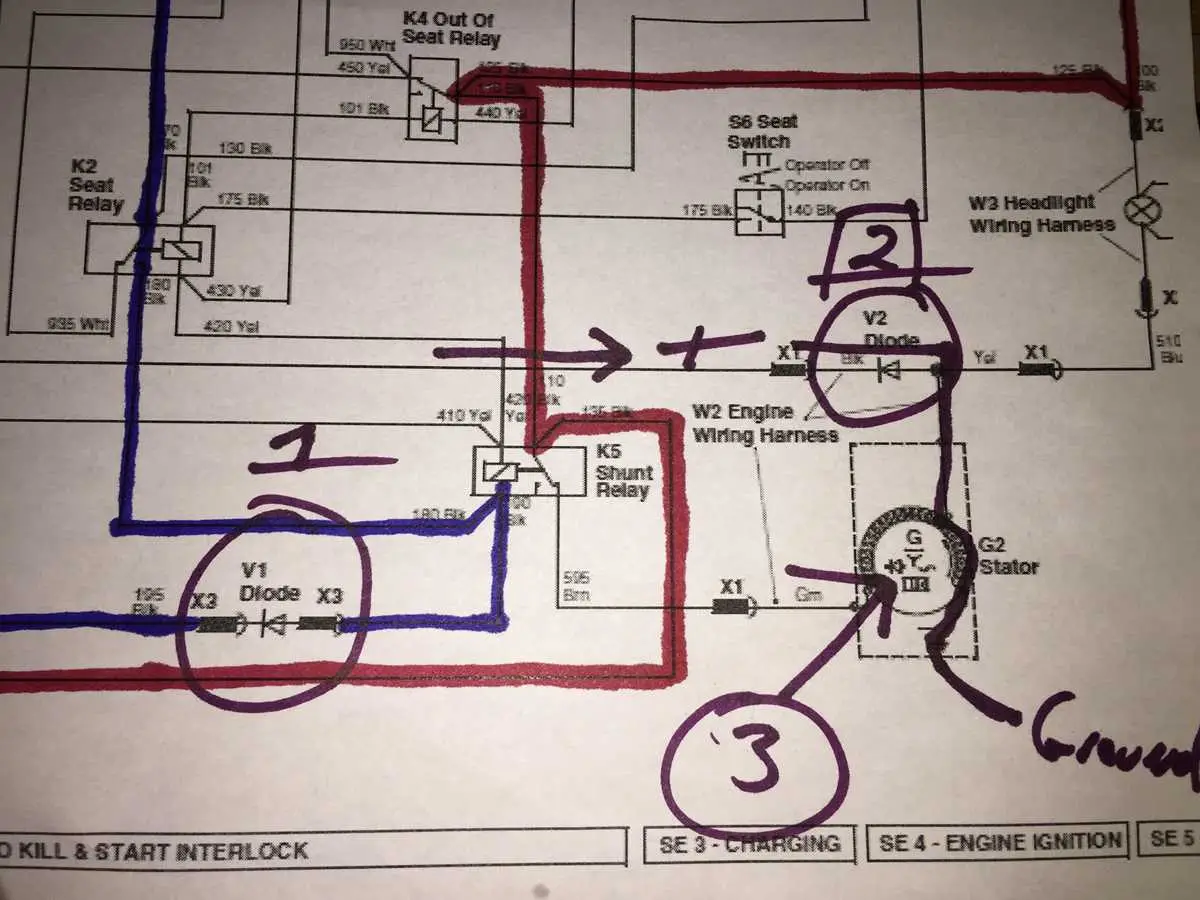

Diagrama de cableado de encendido John Deere 420 de 1989
El sistema de encendido en el John Deere 420 de 1989 se compone de varios componentes clave que deben estar conectados correctamente para asegurar su funcionamiento. La fuente de energía proviene de la batería, que se conecta al interruptor de encendido. A partir de ahí, la corriente fluye a través del interruptor de arranque hacia el solenoide, que activa el motor de arranque.
Verifique primero que todos los cables estén en su lugar, especialmente aquellos que van del interruptor de encendido al solenoide. Asegúrese de que las conexiones estén limpias y libres de corrosión. La falta de una conexión adecuada podría impedir que el motor arranque correctamente.
El sistema también incluye una bobina de encendido, la cual tiene un cable que va desde la bobina hasta el distribuidor. Este cable transporta la energía necesaria para generar la chispa en las bujías. Asegúrese de que los cables de alta tensión no tengan daños y estén firmemente conectados a las bujías.
En cuanto al interruptor de encendido, asegúrese de que esté funcionando correctamente. Si no hay flujo de corriente a través del interruptor, el motor no arrancará. Puede comprobar el interruptor con un multímetro para confirmar si está en buen estado.
Finalmente, no olvide verificar el fusible de encendido. Si está fundido, no podrá activar el sistema. Sustituya cualquier fusible defectuoso por uno de la misma capacidad para evitar daños en otros componentes.
Conexión del interruptor de encendido y el sistema eléctrico
Para asegurar una correcta conexión entre el interruptor de encendido y el sistema eléctrico del John Deere 420, es fundamental seguir estos pasos clave:
1. Identificación de terminales: El interruptor de encendido cuenta con varios terminales de conexión, cada uno de los cuales tiene una función específica. Asegúrese de identificar correctamente los terminales para evitar cortocircuitos o daños. Los terminales más comunes son el de “B” (batería), “S” (arranque), y “I” (encendido).
2. Conexión de la batería: Conecte el cable de la batería al terminal “B” del interruptor. Este es el primer paso para energizar el sistema eléctrico. Verifique que la conexión sea firme para evitar interrupciones en el flujo de corriente.
3. Conexión del arranque: El terminal “S” se conecta al solenoide del arranque. Asegúrese de que el cable esté bien ajustado y sin corrosión para garantizar que el arranque funcione correctamente al girar la llave.
4. Circuito de encendido: El terminal “I” está destinado al sistema de encendido. Conecte el cable que proviene del sistema de encendido a este terminal para permitir que la chispa se genere durante el arranque del motor. Revise que no haya cables sueltos o dañados.
5. Comprobación final: Antes de poner en marcha el tractor, revise todas las conexiones. Asegúrese de que no haya cables pelados, cortados o corroídos que puedan interrumpir el flujo eléctrico. Si es necesario, realice una limpieza y ajuste de las conexiones para garantizar un funcionamiento adecuado.
Este procedimiento asegura que el interruptor de encendido y el sistema eléctrico estén conectados correctamente, lo que facilita un arranque confiable y evita problemas de encendido o sobrecalentamiento.
Diagnóstico de fallos en el cableado de encendido
Comienza por verificar que el interruptor de encendido funcione correctamente. Si el motor no arranca, revisa los cables que van del interruptor a la bobina de encendido. Si detectas cables sueltos o dañados, sustitúyelos inmediatamente.
Examina las conexiones del cableado, en especial aquellas que pueden estar expuestas al desgaste o la corrosión, como las conexiones en la batería y el regulador de voltaje. Un buen contacto eléctrico es esencial para que el sistema funcione correctamente.
- Revisa que los cables de la bobina no estén cortados o pelados. Si lo están, reemplázalos o recógelos adecuadamente.
- Verifica el estado de los fusibles del sistema de encendido. Si alguno está quemado, sustitúyelo por uno nuevo del mismo amperaje.
Usa un multímetro para comprobar la continuidad en los cables. Si encuentras resistencia o cortes, indica que el cable debe ser reparado o reemplazado.
- Comprueba la batería para asegurarte de que tiene suficiente carga. Una batería descargada puede impedir el arranque del motor, aunque el cableado esté en buen estado.
- Si después de estas comprobaciones el sistema sigue sin funcionar, podría haber un problema en el regulador de voltaje o en el propio interruptor de encendido.
Si después de realizar estas pruebas el motor sigue sin arrancar, es recomendable consultar el diagrama de cableado para asegurarse de que todos los componentes estén correctamente conectados según las especificaciones del fabricante.
Procedimiento para reemplazar componentes dañados en el sistema de encendido
Comienza verificando el estado del interruptor de encendido. Si presenta señales de desgaste o daño, reemplázalo de inmediato para evitar fallos en el sistema. Usa un destornillador adecuado para retirar el interruptor viejo y coloca el nuevo asegurándote de que quede bien ajustado.
Revisa los cables de encendido. Si observas cables deshilachados, pelados o corroídos, reemplázalos. Desmonta el sistema de cables con cuidado, tomando nota de las conexiones para instalar los cables nuevos correctamente. Asegúrate de que la nueva instalación esté bien aislada para prevenir cortocircuitos.
Inspecciona la bobina de encendido. Si no produce chispa al realizar la prueba de encendido, es probable que esté dañada. Retira la bobina con una llave de ajuste, reemplázala por una nueva y conecta los cables conforme al diagrama eléctrico del modelo.
Comprueba el distribuidor. Un distribuidor dañado puede interrumpir la correcta distribución de la chispa. Retíralo, revisa el rotor y las tapas, reemplázalos si están desgastados. Al reinstalar, asegúrate de alinear correctamente los componentes para mantener el sincronismo.
Verifica el condensador. Si está desgastado, perderá capacidad de regular la corriente en el circuito de encendido. Desmonta el condensador y coloca uno nuevo siguiendo las especificaciones del fabricante. Asegúrate de conectar los terminales correctamente para evitar fallos.
Por último, realiza una prueba de encendido para confirmar que todos los componentes están funcionando correctamente. Si el motor arranca sin problemas, habrás completado el reemplazo exitosamente.
