Para localizar rápidamente cualquier conexión eléctrica en tu tractor John Deere 1984, consulta el diagrama de cableado correspondiente. Este recurso muestra con precisión la ruta de cada cable, los fusibles y los componentes clave como el alternador, el regulador de voltaje y el interruptor de encendido.
Identifica los códigos de color de los cables antes de realizar ajustes o reparaciones. Por ejemplo, los cables rojo y negro indican alimentación y tierra respectivamente, mientras que los cables verde y amarillo suelen estar vinculados a sensores y luces. Seguir esta codificación evita cortocircuitos y daños en el sistema eléctrico.
Al trabajar con el sistema de arranque y el motor, comprueba la continuidad de cada circuito con un multímetro. Asegúrate de desconectar la batería antes de manipular conexiones críticas y de verificar que todos los terminales estén firmes. Estas precauciones reducen riesgos de fallos eléctricos y mejoran la confiabilidad del tractor.
Guarda una copia del diagrama en formato físico o digital cerca del tractor. Tener acceso inmediato facilita reparaciones rápidas y diagnósticos precisos, especialmente en campo. Mantener el cableado ordenado y etiquetado simplifica futuras intervenciones y prolonga la vida útil de los componentes eléctricos.
Revisa regularmente los puntos de conexión y reemplaza cables dañados o desgastados. La inspección periódica permite detectar problemas antes de que afecten el funcionamiento general, asegurando que cada sistema, desde la iluminación hasta el arranque, opere correctamente sin interrupciones.

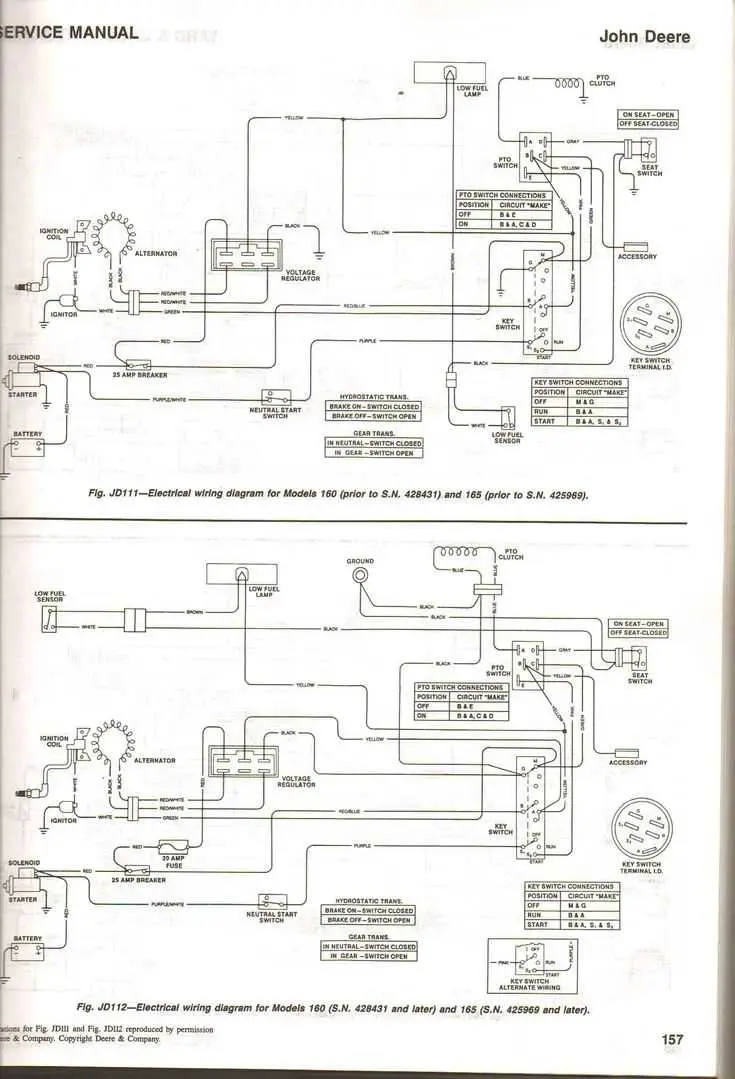

Diagrama de cableado John Deere 1984
Consulta directamente el diagrama de cableado para localizar cada conexión del sistema eléctrico del John Deere 1984. Esto facilita identificar fallas y optimizar reparaciones sin dañar componentes.
Para ubicar los cables principales:
- Identifica el arnés principal que conecta la batería, el alternador y el motor de arranque.
- Señala los fusibles con sus amperajes específicos; el fusible del sistema de luces frontales es de 15 A y el del encendido de 20 A.
- Verifica el cableado del panel de instrumentos: cada indicador tiene un código de color específico (rojo para batería, verde para presión de aceite, amarillo para advertencias del motor).
Revisa conexiones adicionales:
- Luces traseras y señalización: cables marrón y negro con conexión a tierra compartida.
- Sistema hidráulico: sensores de nivel conectados mediante cables azules y blancos a la unidad de control.
- Arranque auxiliar: relé protegido por fusible de 25 A, ubicado junto al motor de arranque.
Para mantenimiento, utiliza diagramas codificados por colores y verifica continuidad con un multímetro antes de reemplazar componentes. Mantener registro de cada cable evita errores de reconexión y asegura funcionamiento correcto del equipo.
Cómo identificar y seguir los colores de los cables en el tractor 1984
Localiza primero el diagrama eléctrico específico para el modelo 1984 del tractor John Deere. Cada cable tiene un color estándar: rojo indica alimentación, negro es tierra, amarillo y verde corresponden a circuitos de señal y control. Etiqueta cada extremo con cinta adhesiva y marcador permanente para evitar confusiones al reconectar.
Utiliza una linterna y guantes aislantes para inspeccionar el mazo de cables. Sigue cada hilo desde la batería hasta los componentes, verificando que los colores coincidan con el diagrama. Toma fotos del recorrido para tener referencia visual durante el mantenimiento o reemplazo.
Conecta un multímetro en modo continuidad o voltaje para confirmar que cada cable lleva la señal esperada. Esto permite detectar cortes internos o conexiones sueltas que no se aprecian a simple vista. Anota los resultados junto a los colores para un registro rápido en futuras intervenciones.
Si un cable presenta desgaste o la pintura del color está dañada, utiliza cinta termorretráctil del mismo color sobre el área afectada. Esto mantiene la codificación intacta y facilita la identificación posterior. Evita mezclar cables de diferentes funciones dentro del mismo mazo para prevenir cortocircuitos y fallas eléctricas.
Repite el proceso para todos los circuitos principales: arranque, luces, sistemas hidráulicos y accesorios. Mantén cada mazo separado y bien organizado mediante bridas y guías. Así se asegura un seguimiento claro de los colores y se reduce el riesgo de errores al reconectar componentes o realizar reparaciones futuras.
Ubicación y conexión de los fusibles y relés en el modelo 1984
Localiza el panel de fusibles detrás del asiento del operador; todos los fusibles principales están organizados en una fila numerada de izquierda a derecha. Fusible 1 controla el sistema de encendido, mientras que Fusible 2 alimenta las luces delanteras y traseras. Mantén un fusible de repuesto de cada amperaje cerca para reemplazos rápidos.
Los relés se encuentran al lado del panel de fusibles, montados en una placa metálica. Relé de arranque conecta directamente con el motor de arranque y el interruptor de llave, permitiendo un flujo estable de corriente. Relé de la bomba hidráulica se ubica a la derecha y se activa automáticamente al encender la máquina.
Al reemplazar un fusible o relé, desconecta la batería para evitar cortocircuitos. Usa un multímetro para comprobar continuidad antes de instalar el componente nuevo. Las conexiones de los relés utilizan terminales de clip; asegúrate de que encajen firmemente y no haya corrosión que pueda interrumpir la conducción eléctrica.
Para acceder a los fusibles auxiliares, abre la pequeña cubierta lateral en la caja de control del tablero. Cada fusible está etiquetado con su amperaje y función, facilitando la identificación rápida. La correcta organización y etiquetado de fusibles y relés reduce fallos eléctricos y mejora la seguridad operativa.
Verifica periódicamente el estado de los fusibles y relés; reemplaza los componentes que muestren signos de desgaste o sobrecalentamiento. Mantén un registro de cambios para no confundir funciones y asegurar que cada circuito funcione según lo previsto.
Solución de problemas comunes de circuitos eléctricos en John Deere 1984
Verifica las conexiones de la batería y asegúrate de que los terminales estén limpios y ajustados. Una corrosión mínima puede generar caídas de voltaje que afectan el arranque y el funcionamiento de los sistemas eléctricos.
Inspecciona los fusibles según el diagrama de cableado. Sustituye los que estén fundidos y revisa si existe un cortocircuito que pueda causar repetidas fallas. Mantén un multímetro a mano para confirmar continuidad y voltaje correcto en cada línea.
Examina los relés y los interruptores de seguridad. Golpes suaves o vibraciones pueden aflojarlos, provocando fallas intermitentes. Limpia los contactos con spray conductor y verifica que cierren correctamente.
Revisa los cables principales por desgaste, grietas o cortes. Los puntos más críticos se encuentran cerca del motor, la cabina y los accesorios que se mueven con frecuencia. Sustituye los tramos dañados y asegura que los sujetacables eviten roce continuo.
Comprueba el alternador midiendo la salida de voltaje con el motor en marcha. Un valor por debajo de 13,5 V indica problemas en el generador o en la regulación. Ajusta la tensión de la correa o reemplaza componentes defectuosos según sea necesario.
Testea las luces y sensores individualmente. Los conectores deben estar firmes y libres de humedad. Aplica grasa dieléctrica para proteger los contactos y evitar oxidación que genere fallas intermitentes.
Mantén un registro de reparaciones y reemplazos. Identificar patrones de fallas frecuentes ayuda a anticipar problemas en otros circuitos y facilita la localización de componentes defectuosos antes de que afecten el rendimiento general.
