Retire el cilindro oscilante con cuidado siguiendo el esquema detallado para evitar daños en los componentes hidráulicos. Ubique primero los pernos de sujeción principales y desconecte las líneas hidráulicas asegurando que la presión del sistema esté completamente liberada.
Identifique los puntos de pivote señalados en el diagrama y utilice soportes adecuados para sostener el brazo durante la extracción. Esto permite un manejo seguro del cilindro y mantiene alineadas las piezas de acoplamiento, reduciendo el riesgo de deformación.
Observe el recorrido de los pasadores y arandelas en el esquema. Retírelos en el orden indicado, manteniendo cada pieza organizada para el ensamblaje posterior. Evite forzar las conexiones; use herramientas calibradas para aflojar los ajustes más resistentes.
Verifique el estado de los sellos y juntas al desmontar el cilindro. Reemplace cualquier componente desgastado antes de reinstalar el cilindro oscilante. Esto asegura un funcionamiento hidráulico estable y previene fugas.
Siga el esquema completo durante la reinstalación. Coloque primero los pasadores y asegúrelos en el orden correcto, conecte las líneas hidráulicas y realice pruebas de movimiento antes de operar la máquina a plena carga.
1971 John Deere 310 B: Diagrama de desmontaje del cilindro de giro
Retire el cilindro de giro del John Deere 310 B asegurándose de drenar primero el sistema hidráulico y desconectar todas las mangueras de presión y retorno. Mantenga tapas de protección para evitar contaminación de los sellos.
- Levante la máquina con soportes seguros para acceder al área del cilindro de giro.
- Afloje los pernos de montaje que sujetan el cilindro al chasis y al brazo de giro. Use herramientas de torque apropiadas para evitar daños en las roscas.
- Desconecte los pernos del pistón que conectan el cilindro a la estructura del brazo de giro, asegurándose de sostener el cilindro durante la operación.
- Extraiga cuidadosamente el cilindro, evitando golpes contra el chasis o componentes hidráulicos cercanos.
Identifique y organice todas las piezas retiradas según el diagrama de desmontaje para simplificar el reensamblaje. Preste atención a los sellos, arandelas y casquillos, que deben inspeccionarse y reemplazarse si presentan desgaste.
- Verifique el estado de los tubos hidráulicos y reemplácelos si muestran grietas o deformaciones.
- Lubrique ligeramente los nuevos sellos antes de la instalación para garantizar un funcionamiento suave del pistón.
- Reinstale el cilindro siguiendo el orden inverso del desmontaje y apriete los pernos con el torque recomendado por el fabricante.
- Después de conectar las mangueras, purgue el sistema hidráulico para eliminar burbujas de aire.
Inspeccione visualmente el movimiento del cilindro antes de operar la máquina bajo carga para confirmar que no hay fugas ni obstrucciones en el sistema hidráulico.
Identificación de componentes y conexiones del cilindro de giro
Localice primero el cilindro de giro en el brazo principal de la retroexcavadora John Deere 310 B, asegurándose de que la máquina esté completamente apagada y sin presión hidráulica. El cilindro se compone de un cuerpo tubular, un vástago móvil y dos racores hidráulicos, uno para la alimentación de aceite y otro para el retorno. El vástago se conecta directamente al bastidor giratorio mediante un pasador de retención y seguros de horquilla, mientras que el cuerpo del cilindro se fija al chasis con soportes y tornillería específica.
Identifique las conexiones hidráulicas observando las mangueras de alta presión que llegan a los racores. Normalmente, la manguera que entra por el puerto superior acciona el movimiento de extensión del vástago, y la del puerto inferior permite la retracción. Marque cada conexión con etiquetas resistentes al aceite antes de desconectar para evitar errores durante el montaje.

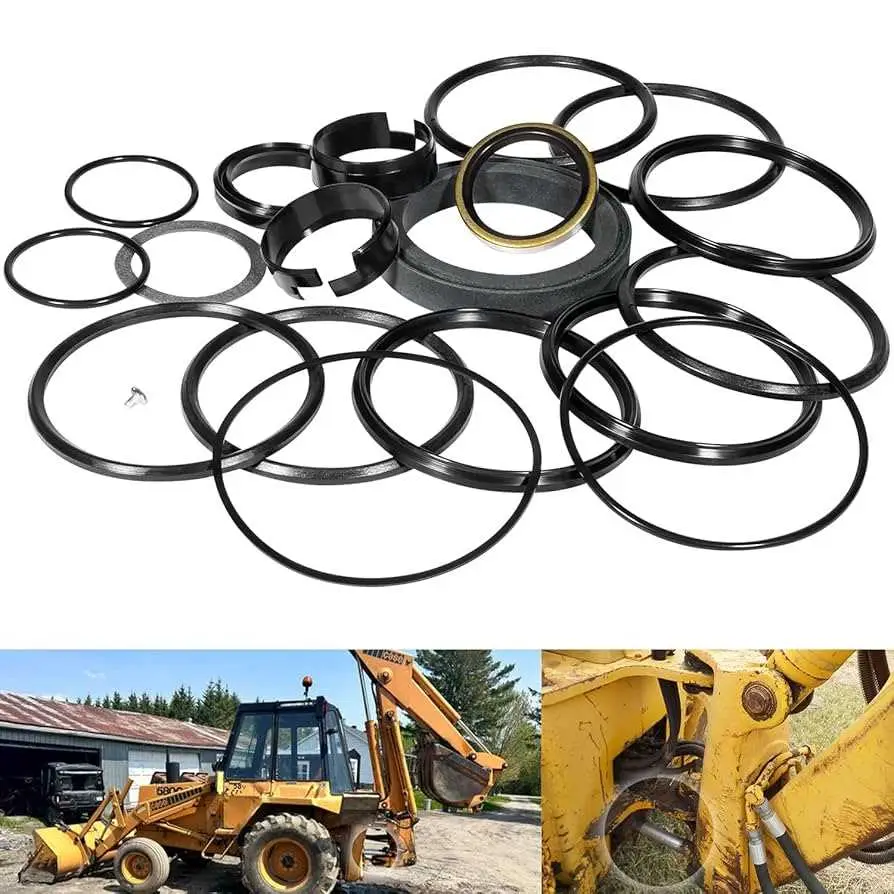

Inspeccione los sellos del cilindro, visibles en los extremos del vástago y alrededor de los racores. Los sellos internos regulan la presión y previenen fugas, mientras que los externos protegen de contaminantes. Verifique también los soportes del cilindro y los pernos de fijación, asegurando que no presenten desgaste ni grietas que puedan afectar el funcionamiento del giro.
Finalmente, trace el recorrido del cilindro durante la operación de giro para identificar cualquier interferencia con otros componentes del brazo o el chasis. Marque visualmente los puntos de contacto y verifique que las mangueras y conexiones permitan el movimiento completo sin torsión excesiva, garantizando un desmontaje y montaje seguro.
Procedimiento paso a paso para retirar el cilindro de giro
Coloca el tractor sobre una superficie nivelada y asegura el área con calzos para evitar movimientos. Libera la presión hidráulica del sistema retirando los tubos de alimentación del cilindro de giro y colocando tapas protectoras en las conexiones para evitar fugas y contaminación.
Desconecta los pasadores de fijación que aseguran el cilindro al bastidor y al brazo oscilante. Utiliza un martillo de goma para golpear suavemente los pasadores si están ajustados por corrosión o suciedad, evitando daños en la estructura metálica.
Retira los tornillos de soporte lateral con una llave de impacto ajustada al tamaño exacto de las tuercas. Mantén un recipiente para recoger cualquier residuo de aceite que pueda escapar durante esta operación.
Sujeta el cilindro con una grúa o sistema de elevación adecuado antes de extraerlo completamente. Eleva el cilindro lentamente, verificando que ningún tubo o cable se enganche durante la maniobra.
Una vez liberado, coloca el cilindro sobre soportes firmes y estables. Inspecciona los sellos y los vástagos por desgaste o daños antes de cualquier reinstalación o mantenimiento adicional. Limpia las superficies de contacto y aplica lubricante en los puntos de montaje según las especificaciones del fabricante.
Precauciones y manejo seguro durante el desmontaje
Coloque el brazo de la retroexcavadora en una posición estable y bloquee los mecanismos de elevación antes de retirar el cilindro de giro. Utilice soportes hidráulicos o gatos para sostener el conjunto y evitar movimientos inesperados.
Desconecte las líneas hidráulicas aplicando presión mínima y cubra los extremos con tapas protectoras para evitar fugas y contaminación del sistema. Mantenga un recipiente adecuado para recoger el fluido residual.
Use guantes resistentes al aceite y gafas de seguridad para protegerse de salpicaduras y bordes metálicos. Evite posiciones incómodas que puedan generar pérdida de equilibrio al manipular piezas pesadas.
Afloje primero los pernos de fijación siguiendo un patrón cruzado para liberar tensiones de manera uniforme. Nunca golpee el cilindro con herramientas de impacto directo; emplee martillos de goma si es necesario.
Marque y etiquete cada componente durante la extracción para facilitar el montaje posterior. Mantenga un área de trabajo libre de obstáculos y con iluminación adecuada para reducir riesgos de tropiezos o cortes.
Revise visualmente el cilindro y los accesorios antes de manipularlos, identificando fugas, grietas o deformaciones que puedan comprometer la seguridad durante el retiro. Tras el desmontaje, limpie y almacene las piezas en superficies estables y secas.
