Consulta el diagrama de cableado del John Deere 112 de 1971 para identificar rápidamente la ubicación de cada conexión eléctrica. Este modelo utiliza un sistema de 12 voltios con un alternador sencillo, lo que facilita reemplazar fusibles, relés y cables sin complicaciones.
El cable rojo conecta directamente la batería al interruptor de encendido, mientras que el cable negro sirve como masa hacia el chasis. Siguiendo estas rutas puedes diagnosticar fallas de arranque o problemas con las luces delanteras y traseras de manera precisa.
Ubica el fusible principal cerca de la batería para proteger todo el sistema eléctrico. Reemplaza cualquier cable desgastado con uno de calibre 14 para mantener la estabilidad del flujo eléctrico. Verifica que las conexiones estén firmes y sin corrosión para evitar interrupciones en el funcionamiento del tractor.
El diagrama de 1971 muestra también la conexión de los accesorios, como la bocina y la luz de seguridad. Mantener estos circuitos bien organizados permite realizar reparaciones sin confusión y prolonga la vida útil del equipo, evitando cortocircuitos que podrían dañar componentes críticos.

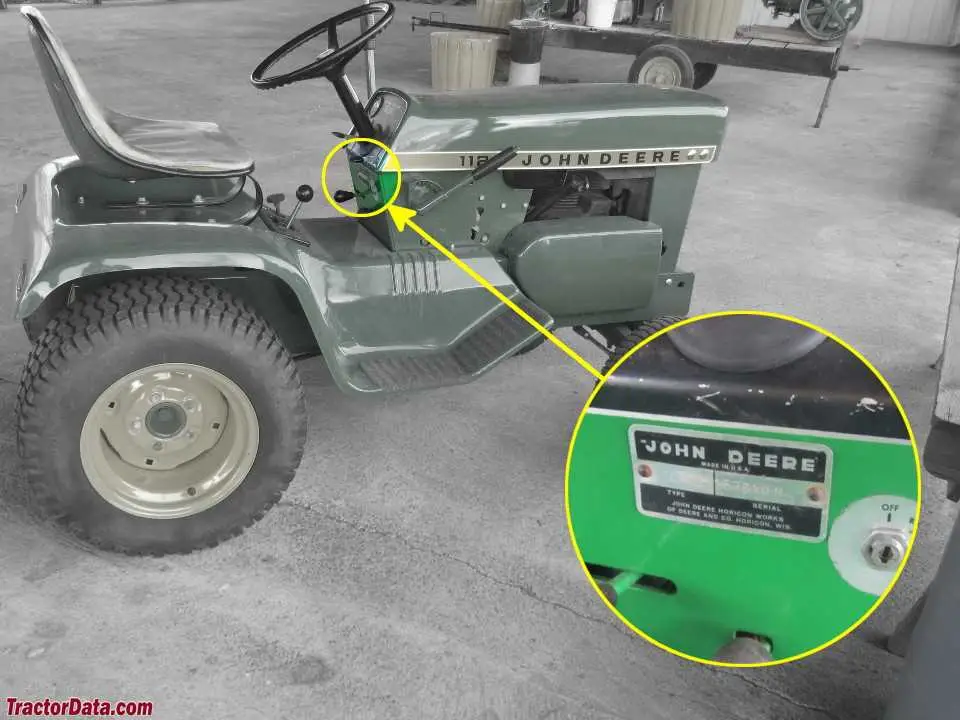

1971 John Deere 112 Wiring Diagram

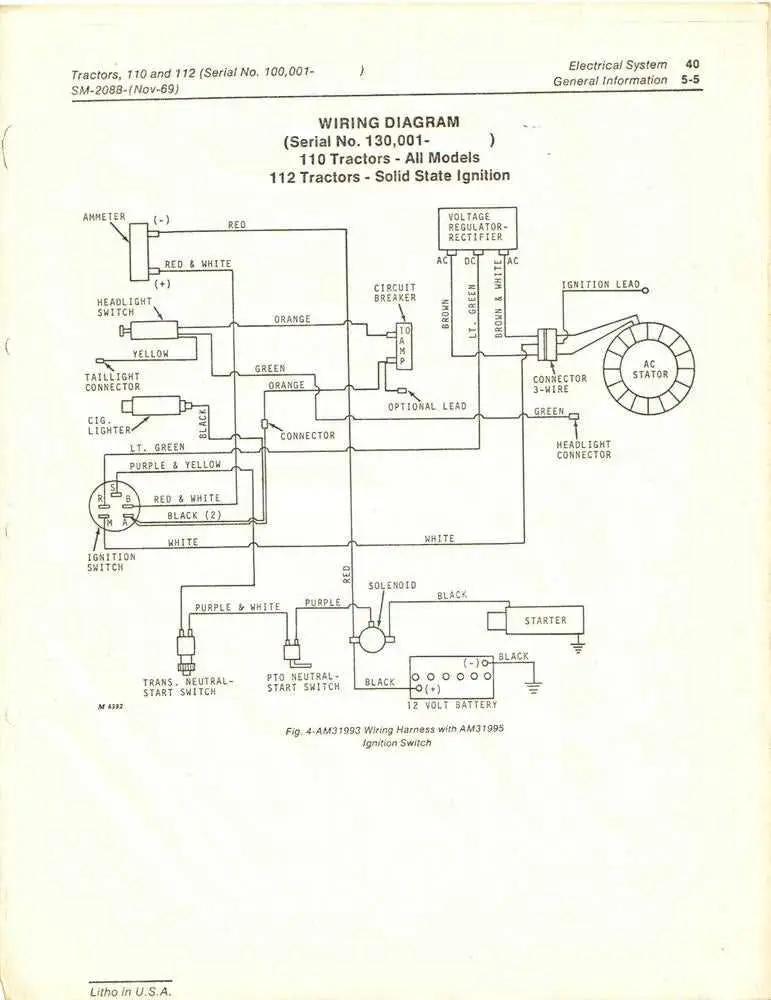

Consulta el diagrama de cableado para el John Deere 112 de 1971 directamente al reemplazar componentes eléctricos. Este diagrama muestra la conexión exacta entre el interruptor de encendido, el alternador, la batería y el motor de arranque.
Para ubicar cada cable correctamente:
- El cable rojo conecta la batería al interruptor de encendido y al regulador de voltaje.
- El cable negro va desde el negativo de la batería a la carcasa del motor, garantizando la puesta a tierra.
- El alternador tiene un cable verde que se dirige al regulador para mantener la carga estable.
- El motor de arranque recibe un cable grueso rojo directamente de la batería y un cable fino al interruptor de encendido.
Si instalas accesorios adicionales, sigue este procedimiento:
- Desconecta la batería antes de agregar cualquier componente eléctrico.
- Identifica la fuente de alimentación adecuada en el diagrama para evitar sobrecargas.
- Usa conectores resistentes a la corrosión y asegúrate de aislar los empalmes.
- Verifica continuidad con un multímetro antes de reconectar la batería.
Mantén el diagrama a mano durante el mantenimiento o la restauración para asegurar que cada cable vuelva a su posición original y que el sistema eléctrico funcione de manera segura y confiable.
Evita modificar el cableado original sin referenciar el diagrama: cambios incorrectos pueden dañar el alternador, el motor de arranque o provocar cortocircuitos.
Cómo identificar y reemplazar fusibles y conectores del John Deere 112 de 1971
Localiza la caja de fusibles situada bajo el tablero, cerca del compartimento del motor. Revisa los fusibles visualmente; los fusibles quemados muestran hilo interno roto o vidrio ennegrecido. Utiliza un multímetro en modo de continuidad para confirmar el estado si la inspección visual no es clara.
Para reemplazar un fusible, apaga el tractor y extrae el fusible dañado con un extractor de fusibles o unas pinzas aisladas. Inserta un fusible de igual amperaje para evitar daños eléctricos. Evita forzar los fusibles; deben encajar con facilidad en sus portafusibles.
Los conectores se identifican por color y forma. Comprueba que los terminales no estén corroídos ni flojos. Para limpiarlos, desconecta la batería, retira el conector y frota los contactos con un cepillo de cerdas suaves y alcohol isopropílico. Aplica grasa dieléctrica antes de reconectar para prevenir oxidación.
Si un conector está dañado o roto, reemplázalo por uno idéntico. Pela los cables según las especificaciones y presiona firmemente el terminal con una herramienta de engarce. Asegura que no haya cables sueltos que puedan generar cortocircuitos.
Después de reemplazar fusibles o conectores, prueba el sistema eléctrico encendiendo el tractor y verificando luces, arranque y otros circuitos. Observa cualquier señal de sobrecalentamiento o chispa; si ocurre, revisa nuevamente la conexión y el fusible correspondiente.
Mantén un registro de los fusibles reemplazados y de los conectores reparados para futuras referencias. Esto facilita detectar patrones de fallas y asegura que el John Deere 112 funcione de manera confiable.
Rutas de cableado para encendido, luces y accesorios en el John Deere 112
Conecta el cable positivo de la batería directamente al interruptor de encendido y asegúrate de que el cable negativo tenga una buena conexión a la carcasa del motor. Esto garantiza arranques consistentes y evita interrupciones eléctricas.
Para las luces delanteras, sigue el arnés principal hacia la parte delantera del tractor. Mantén los cables alejados de superficies calientes y componentes móviles, sujetándolos con bridas cada 15–20 cm para evitar desgaste por vibraciones.
El circuito de luces traseras debe ramificarse desde el mismo arnés principal, utilizando conectores aislados para cada foco. Coloca los cables sobre el guardabarros o debajo del asiento, evitando que queden tensados al girar las ruedas o al ajustar el asiento.
Los accesorios como el cortacésped o implementos eléctricos deben alimentarse desde un fusible separado en la caja de fusibles. Esto protege el sistema y facilita localizar fallas. Etiqueta cada cable con cinta resistente a la temperatura para identificar su función rápidamente.
Evita cruzar cables de encendido con los de accesorios de alta corriente para reducir interferencias. Mantén siempre una distancia mínima de 2–3 cm entre ellos y utiliza fundas protectoras en tramos expuestos a rozaduras o calor del motor.
Al revisar el arnés completo, asegúrate de que los terminales estén firmes y sin corrosión. Un buen mantenimiento del cableado previene fallas y prolonga la vida de las conexiones, asegurando que encendido, luces y accesorios funcionen de manera confiable.
Solución de problemas eléctricos comunes usando el diagrama de cableado del 112
Verifica el fusible principal de 12 amperios cerca de la batería antes de inspeccionar otros componentes; un fusible fundido es causa frecuente de fallas de encendido. Usa el diagrama de cableado para localizar el fusible y medir continuidad con un multímetro.
Si el motor no arranca, inspecciona el interruptor de encendido y el cableado asociado. Confirma que el cable rojo del interruptor llega al solenoide del arranque y que no presenta cortes ni corrosión. El diagrama muestra la conexión exacta entre el interruptor y el solenoide, facilitando la detección de interrupciones.
Para problemas con luces o indicadores, sigue los cables desde el tablero hasta la batería. Mide voltaje en cada sección según el diagrama. Una luz que parpadea puede indicar conexión floja en el conector del tablero o masa defectuosa. El diagrama permite identificar puntos de tierra compartidos que podrían afectar múltiples circuitos.
En caso de cortocircuitos, inspecciona las líneas rojas y negras principales que alimentan el sistema eléctrico. El diagrama identifica derivaciones y empalmes ocultos, lo que permite aislar el tramo afectado sin desconectar todo el sistema.
Registra cada medición y posición de los cables antes de desconectar componentes. Comparar las lecturas con el diagrama ayuda a confirmar si un interruptor, relé o sensor requiere reemplazo. Mantén un flujo de trabajo siguiendo la secuencia de conexión que muestra el diagrama para evitar errores y conexiones cruzadas.
| Problema | Ubicación según el diagrama | Acción recomendada |
|---|---|---|
| Motor no arranca | Interruptor de encendido y solenoide | Verificar continuidad y conexiones limpias |
| Luces intermitentes | Tablero y masa compartida | Inspeccionar conectores y masa |
| Fusible fundido | Fusible principal junto a la batería | Medir continuidad y reemplazar fusible |
| Cortocircuito | Líneas principales de alimentación | Segregar cables y revisar empalmes |
| Relés defectuosos | Circuitos de control según diagrama | Probar relés y reemplazar si es necesario |
